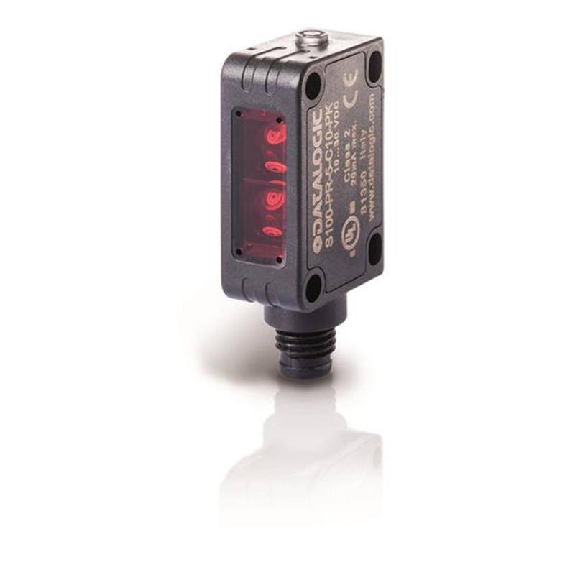

Cellule Bar. reflex transp. PNP P=800mm Teach IR LO/DO / M08 4P

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de fonctionnement: Barrage sur réflecteur• Portée: 0.1…0.8 m (Sur réflecteur S5)• Réglage: Teach• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 31,5 mm x 12 mm x 19,8 mm• Matériau du boîtier: ABS (boîtier)/ PMMA (indicateurs capot)• Classe de protection: IP67 (selon CEI 60529)• Température de fonctionnement: -25…55°C• Série: S100

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de fonctionnement: Barrage sur réflecteur• Portée: 0.1…0.8 m (S5)• Réglage: Teach• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 500 Hz• Interface de communication: -• Mode de raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 31,5 mm x 12 mm x 19,8 mm• Matériau du boîtier: ABS (boîtier)/ PMMA (indicateurs capot)• Classe de protection: IP67 (selon CEI 60529)• Température de fonctionnement: -25…55°C• Série: S100

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de fonctionnement: Barrage sur réflecteur• Portée: 0.8…2.5 m (S5)• Réglage: Teach• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 500 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 31,5 mm x 12 mm x 19,8 mm• Matériau du boîtier: ABS (boîtier)/ PMMA (indicateurs capot)• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -25…55°C• Série: S100

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur, optique coaxiale• Portée: 0...2 m (sur BOS R-22)• Réglage: Touche d'apprentissage• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: 50 x 50 mm à 2 m• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1000 Hz• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 12 x 41,5 x 21,6 mm• Matériau du boîtier: ABS (plastique)• Classe de protection IP67 (IEC 60529), IP69K (DIN 40050)• Température ambiante: -20…60 °C• Homologation / conformité: cULus, CE, EAC, WEEE • Série: BOS 6K

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Portée: 2 m• Réglage: Teach-in• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Type de commutation: Antivalente (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: max . 1000 Hz• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 34 mm x 12 mm x 20 mm• Matériau du boîtier: ABS• Degré de protection: IP67, IP69K• Température de fonctionnement: -20...60°C• Série S45

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Portée: 2 m• Réglage: Teach-in• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Type de commutation: Antivalente (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: max . 1000 Hz• Mode de raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 34 mm x 12 mm x 20 mm• Matériau du boîtier: ABS• Degré de protection: IP67, IP69K• Température de fonctionnement: -20...60°C• Série S45

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Autocollimation • Distance de commutation max.: 0 m .. . 2 m, 0 m .. . 4,5 m (bande réflecteur REF-AC1000)• Réglage: Touche d'apprentissage• AutoAdapt: Oui• Source d'émission: Laser, Lumière rouge visible, Polarisée, Classe 1• Taille du spot lumineux (distance): Ø 1 mm (500 mm) • Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 41,8 mm x 17,3 mm • Matériau du boîtier: Novodur (plastique)• Indice de protection: IP66, IP67• Température de fonctionnement: –10 °C .. . +50 °C• Série: W4SLG-3

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Autocollimation • Distance de commutation max.: 0 m .. . 5 m ( PL80A)• Réglage: Touche d'apprentissage simple• AutoAdapt: Oui• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 50 mm x 23,6 mm• Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP66, IP67, IP69K• Température de fonctionnement: –40 °C .. . +60 °C• Série: W9-3 Glass

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Distance de commutation max.: 0 m .. . 5 m (PL80A)• Réglage: Touche d'apprentissage simple• AutoAdapt: Oui• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m)• Type de commutation: Antivalente• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 49,8 mm x 23,6 mm• Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP66, IP67, IP69K• Température de fonctionnement: –40 °C .. . +60 °C• Série: W9-3 Glass

Capteur photoélectrique objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Autocollimation • Distance de commutation max.: 0 m .. . 5 m (PL80A)• Réglage: Touche d'apprentissage • AutoAdapt: Oui• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m)• Sortie de commutation: PNP • Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 49,8 mm x 23,6 mm• Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP66, IP67, IP69K• Température de fonctionnement: –40 °C .. . +60 °C• Série: W9-3 Glass

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Autocollimation • Distance de commutation max.: 0,01 m .. . 5 m (PL80A)• Réglage: Touche d'apprentissage simple• AutoAdapt: Oui• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m) • Type de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 41,8 mm x 17,3 mm• Matériau du boîtier: Plastique, ABS • Indice de protection: IP67, IP66• Température de fonctionnement: –40 °C .. . +60 °C• Série: W4S-3 Glass

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Autocollimation• Distance de commutation max.: 0,01 m .. . 5 m• Distance de commutation max.: 0 m .. . 5 m• Réglage: Touche d'apprentissage simple• AutoAdapt: Oui• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m) • Type de commutation: PNP • Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 41,8 mm x 17,3 mm• Matériau du boîtier: Plastique, ABS • Indice de protection: IP67, IP66• Température de fonctionnement: –40 °C .. . +60 °C• Série: W4S-3 Glass

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation max.: 7 m• Réglage: Teach-in• Source d'émission:• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 14,8 x 43 x 31 mm• Matériau du boîtier: Plastique (ASA, MABS)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrage optique coaxiale à réflexion• Principe de fonctionnement: Barrage sur réflecteur• Portée: 0...2 m (R2)• Réglage: Bouton d'apprentissage• Source d'émission: LED, Lumière rouge visible• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: 250 µs • Fréquence de commutation: 2 kHz• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 14 x 42,8 x 25 mm• Matériau de boîtier: Acier inoxydable AISI346L• Classe de protection: IP67, IP69K• Température de fonctionnement: -10 … 55 °C• Série: S8

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrage optique coaxiale à réflexion• Principe de fonctionnement: Barrage sur réflecteur• Portée: 0...0,8 m (sur réflecteur R2)• Réglage: Bouton d'apprentissage• Source d'émission: LED, Lumière rouge visible• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2 kHz• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 14 x 42 x 25 mm• Matériau de boîtier: Plastique, ABS• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -10 … 55 °C• Série: S8
