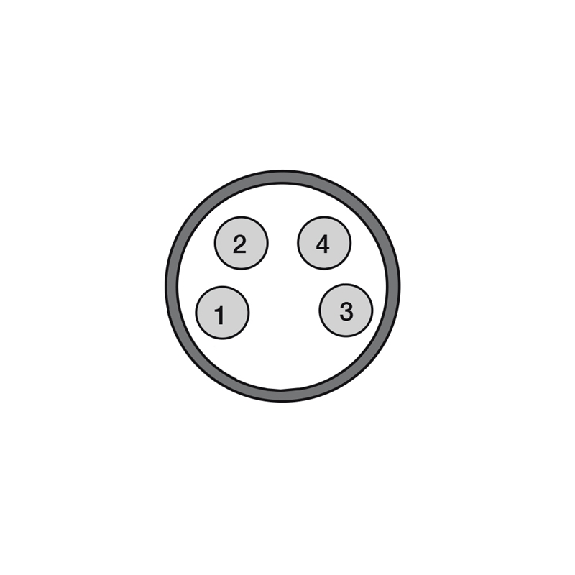

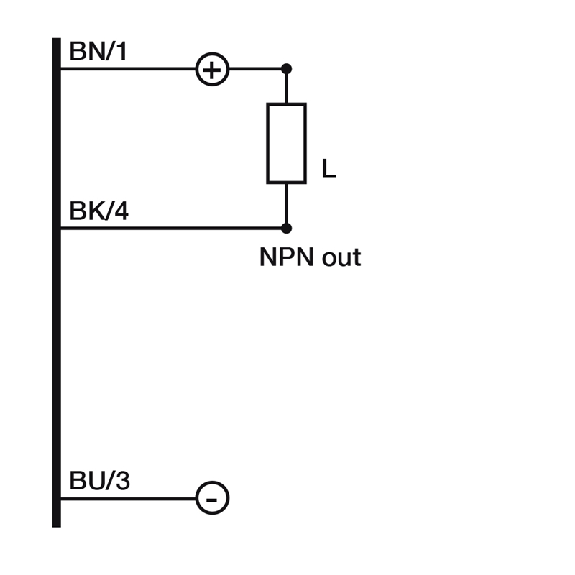

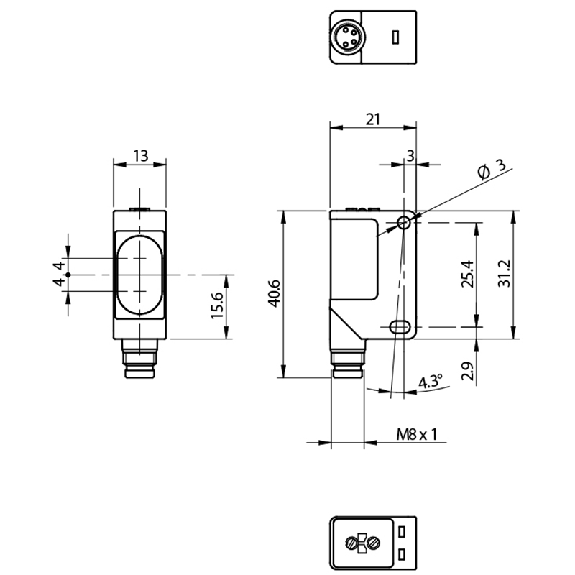

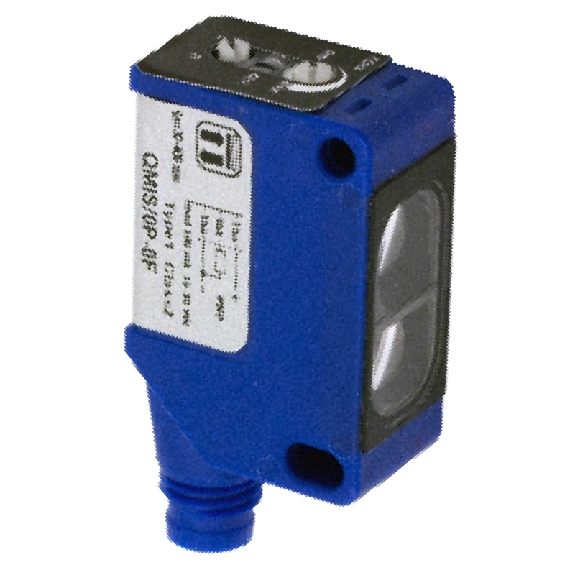

Cellule Bar. reflex transp. NPN P=1m Pot IR LO/DO Plast Radial M08 4P

Cellule EAP PNP P=30-150mm Teach Laser / M12 4P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan Dimensions (l x H x P) : 12 mm x 40 mm x 22 mm Distance de commutation max. : 30 mm ... 150 mm 1) Source d'émission : Laser 2) Taille du spot lumineux (distance) : Ø 0,5 mm (60 mm) Classe laser : 2 (CEI 60825-1 / CDRH 1040.10) Réglage : Potentiomètre, 7 tours 1) Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033). 2) Durée de vie moyenne : 50.000 h à TU = +25 °C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation : 35 mA Sortie de commutation : PNP Fonction de commutation : Antivalent Type de commutation : Commutation claire/sombre Tension du signal PNP HAUT / BAS : Env. UV −2,0 V / 0 V Courant de sortie Imax. : ≤ 100 mA Temps de réponse : < 0,6 ms 3) Fréquence de commutation : 1.000 Hz 4) Mode de raccordement : Connecteur M12, 4 pôles Protections électriques: A 5) B 6) C 7) Classe de protection : III 8) Température de fonctionnement : –10 °C ... +50 °C Température ambiante d’entreposage : –25 °C ... +70 °C 1) Valeurs limites. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Durée du signal sur charge ohmique. 4) Pour un rapport clair/sombre de 1:1. 5) A = raccordements UV protégés contre les inversions de polarité. 6) B = entrées et sorties protégées contre les inversions de polarité. 7) C = suppression des impulsions parasites. 8) Tension de mesure : 50 V CC.

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Portée Sn: 12 m (0.05...12 m) (R7)• Réglage: Potentiomètre, 1 tour• Source d'émission: Laser, Lumière rouge visible, Classe 1, Polarisée• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 250 µs• Fréquence de commutation: 2 kHz • Interface de communication: -• Raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau de boîtier: PC• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -25 .. . +55 °C• Homologations: CE, UKCA, cULus, CDRH 1• Série: S3N

Capteur photoélectrique, directe sur l'objet, NPN, portée 2,5 . . 8 mm, infrarouge, commutation sombre, 5-24VDC, connecteur (CN-14)

Capteur photoélectrique, barrage, 50 cm, plat 3,5 mm, 12-24 Vc.c., PNP, DO, trous de fixation M2, câble robot 2 m

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Distance de commutation max.: 0 m .. . 5 m (PL80A)• Réglage: Touche d'apprentissage simple, câble• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Fréquence de commutation: 1.000 Hz • Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 49,8 mm x 23,6 mm • Matériau du boîtier: Plastique, VISTAL® • Indice de protection: IP66, IP67, IP69K• Température de fonctionnement –40 °C .. . +60 °C• Série: W9-3

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Détection focalisée fixe• Portée: 30 mm• Réglage: -• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Type de commutation: Contact NO-NF• Mode de commutation: Commutation claire/sombre• Temps de réponse: 850 µs• Fréquence de commutation: 590 Hz• Mode de raccordement: Câble 2 m• Tension d'alimentation: 10-30 Vdc• Dimensions: 8 x 23 x 12 mm• Matériau de boîtier: Polycarbonate• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -20 … 55 °C• Série: Small
