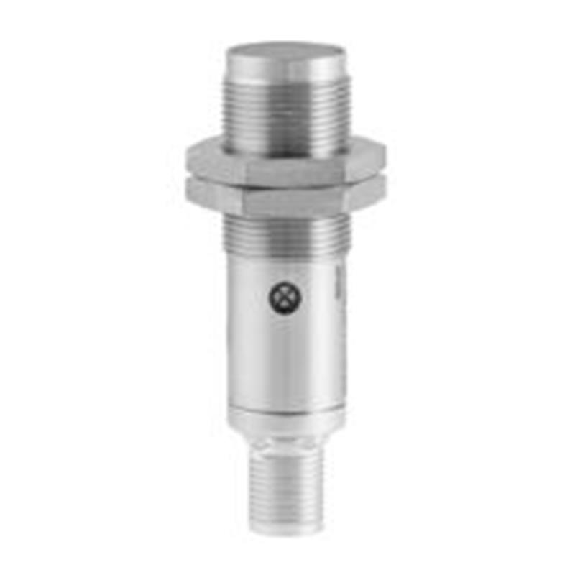

Cellule Bar. reflex transp. M18 PNP P=500mm LR LO/DO Inox WD / M12 4P

Capteur photoélectrique pour objets transparents• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: Sb= 0,5 m (max . 0,8 m)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 67,2 mm• Longueur de filetage utile: 25 mm• Matériau du boîtier: Acier inoxydable V4A• Indice de protection: IP67/ IP69K• Température de fonctionnement: -25 .. . +55 °C• Série: OR18 washdown design

Capteur photoélectrique pour objets transparents• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: Sb= 0,5 m (max . 0,8 m)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 67,2 mm• Longueur de filetage utile: 25,9 mm• Matériau du boîtier: Plastique (ABS TERLURAN)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +55 °C• Série: OR18

Capteur photoélectrique pour objets transparents• Format: Cylindrique fileté, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion • Principe de détection: Barrage sur réflecteur• Distance de détection: 100 mm .. . 500 mm (sur réflecteur E39-RP1)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court• Matériau du boîtier: Acier inoxydable SUS 316L (1.4404)• Degré de protection: IP67, IP68, IP69K• Température de fonctionnement: -25 .. . 55° C

Capteur photoélectrique pour objets transparents• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: Sb= 0,5 m (max . 0,8 m)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 67,2 mm• Longueur de filetage utile: 25,9 mm• Matériau du boîtier: Plastique (ABS TERLURAN)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +55 °C• Série: OR18

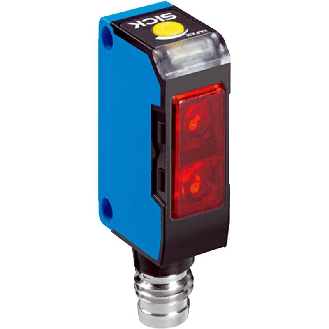

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Autocollimation • Distance de commutation max.: 0 m .. . 5 m (PL80A)• Réglage: Touche d'apprentissage simple• AutoAdapt: Oui• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m) • Sortie de commutation: PNP• Type de commutation: Antivalente • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15,25 mm x 49,2 mm x 22,2 mm • Matériau du boîtier: Acier inoxydable 316L • Indice de protection: IP66, IP67, IP68, IP69K • Température de fonctionnement: –30 °C .. . +70 °C• Type de boîtier: Washdown • Applications spéciales: Environnements humides et hygiéniques• Série: W4S-3 Inox Glass

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique • Principe du capteur: Barrière réflex • Principe de détection: Autocollimation • Distance de commutation max.: 0 m .. . 4,5 m (bande réflecteur REF-AC1000)• Réglage: Touche d'apprentissage simple• Source d'émission: Laser, Lumière rouge visible, Polarisée, Classe 1• Taille du spot lumineux (distance): Ø 1 mm (500 mm) • Sortie de commutation: PNP • Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15,3 mm x 55,4 mm x 22,2 mm• Matériau du boîtier: Acier inoxydable, acier inoxydable V4A (1.4404, 316L)• Indice de protection: IP66, IP67, IP68, IP69K • Température de fonctionnement: –10 °C .. . +50 °C• Type: Washdown • Applications spéciales: Environnements humides et hygiéniques, détection de petits objets• Série: W4SLG-3V

Capteur photoélectrique pour objets transparents• Format: Cylindrique fileté, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion • Principe de détection: Barrage sur réflecteur• Distance de détection: 100 mm .. . 500 mm (sur réflecteur E39-RP1)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre, sélectionnable• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Diamètre: 18 mm• Type: Corps cylindrique court• Matériau du boîtier: Acier inoxydable SUS 316L (1.4404)• Degré de protection: IP67,IP68,IP69K• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique pour objets transparents• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection: Sn = 500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court• Matériau du boîtier: Plastique• Degré de protection: IP67, IP69K • Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique pour objets transparents• Format: Cylindrique fileté, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection: Sn = 500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Matériau du boîtier: Laiton nickelé• Degré de protection: IP67, IP69K• Température de fonctionnement: -25 .. . 55 °C

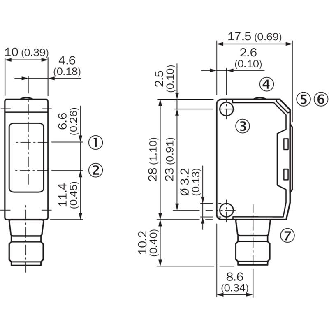

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,01 m .. . 0,7 m (PL80A)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge visible, Polarisée• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 10 mm x 28 mm x 17,5 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Équerre de fixation BEF-W150-A, réflecteur PL20A• Série: W150

Capteur photoélectrique pour objets transparents• Format: Cylindrique fileté, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion • Principe de détection: Barrage sur réflecteur• Distance de détection: 100 mm .. . 500 mm (sur réflecteur E39-RP1)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble PVC, 2 m• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court• Matériau du boîtier: Acier inoxydable SUS 316L (1.4404)• Degré de protection: IP67, IP68, IP69K• Température de fonctionnement: -25 .. . 55° C

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Autocollimation • Distance de commutation max.: 0 m .. . 5 m (PL80A)• Réglage: Touche d'apprentissage simple• AutoAdapt: Oui• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m) • Sortie de commutation: NPN• Type de commutation: Antivalente • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15,25 mm x 49,2 mm x 22,2 mm • Matériau du boîtier: Acier inoxydable 316L • Indice de protection: IP66, IP67, IP68, IP69K • Température de fonctionnement: –30 °C .. . +70 °C• Type de boîtier: Washdown • Applications spéciales: Environnements humides et hygiéniques• Série: W4S-3 Inox Glass

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Autocollimation • Distance de commutation max.: 0,01 m .. . 5 m (PL80A)• Réglage: Touche d'apprentissage simple• AutoAdapt: Oui• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m)• Type de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15,25 mm x 44,9 mm x 22,2 mm• Matériau du boîtier: Acier inoxydable 316L• Indice de protection: IP66, IP67, IP68, IP69K • Température de fonctionnement: –30 °C .. . +70 °C• Type de boîtier: Washdown• Applications spéciales: Environnements humides et hygiéniques• Type: W4S-3 Inox Glass

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Autocollimation • Distance de commutation max.: 0 m .. . 0,8 m (Bande réflecteur Diamond Grade)• Réglage: Touche d'apprentissage simple• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 14,5 mm (0,8 m)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 330 µs• Fréquence de commutation: 1.500 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d’alimentation Ub: 10-30Vdc• Dimensions (l x H x P): 15,6 mm x 48,5 mm x 42 mm• Matériau du boîtier: Métal, zinc moulé sous pression• Materiau de la vitre frontale: Plastique, PMMA• Indice de protection: IP66, IP67• Température de fonctionnement: –40 °C .. . +60 °C• Série: W12G

Cellule Bar. reflex transp. PNP P=5m Teach LO/DO Inox WD M12 4P+C0.15 > Caractéristiques : Principe de fonctionnement : Barrière réflex Principe de fonctionnement, détail : Autocollimation Distance de commutation max. : 0 m ... 5 m 1) Distance de commutation : 0 m ... 3 m 1) Filtres de polarisation : Oui Faisceau de l’émetteur : Source d'émission : LED PinPoint 2) Type de lumière : Lumière rouge visible Taille du spot lumineux (distance) : Ø 45 mm (1,5 m) Caractéristiques LED : Longueur d'onde : 650 nm Réglage : Touche d'apprentissage simple Applications spéciales : Environnements humides et hygiéniques, détection d'objets transparents Forme du boîtier : Washdown AutoAdapt : ✔ 1) Réflecteur PL80A. 2) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 1.215 années DCavg : 0 % TM (durée d'utilisation) : 20 années > Caractéristiques électriques : Tension d’alimentation UB : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation : 30 mA 3) Classe de protection : III Sortie numérique : Type : PNP Courant de sortie Imax. : ≤ 100 mA Temps de réponse : < 0,5 ms 4) Fréquence de commutation : 1.000 Hz 5) Atténuation sur le faisceau lumineux : > 8 % Type de commutation : Commutation claire/sombre Fonction de commutation : Antivalent Protections électriques : A, B, C 6) 7) 8) Version spéciale : Détection d'objets transparents 1) Valeurs limites, protection contre l'inversion de polarité. fonctionnement en réseau protégé contre les courts-circuits : max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) Pour un rapport clair/sombre de 1:1. 6) A = raccordements UV protégés contre les inversions de polarité. 7) B = entrées et sorties protégées contre les inversions de polarité. 8) C = suppression des impulsions parasites. > Caractéristiques mécaniques : Conception, détail : Slim Dimensions (l x H x P) : 15,25 mm x 49,2 mm x 22,2 mm Raccordement : Câble avec connecteur mâle M12, 4 pôles 1) 2) Raccordement, détail : Longueur de câble (L) : 150 mm 2) Matériau : Boîtier : Acier inoxydable, acier inoxydable V4A (1.4404, 316L) Vitre frontale : Plastique, PMMA Câble : PVC 1) Couple de serrage max. : 0,7 Nm. 2) Ne pas déformer le câble si la température est inférieure à 0 °C. > Caractéristiques ambiantes : Indice de protection : IP66 IP67 IP68 IP69K Température de fonctionnement : –30 °C ... +60 °C 1) Température ambiante d’entreposage : –30 °C ... +75 °C 1) Pour Uv <= 24 V et Ia < 30 mA.
