Cellule Bar. reflex RELAIS SPDT P=55m Pot. LR LO/DO 20-250V / Bornes

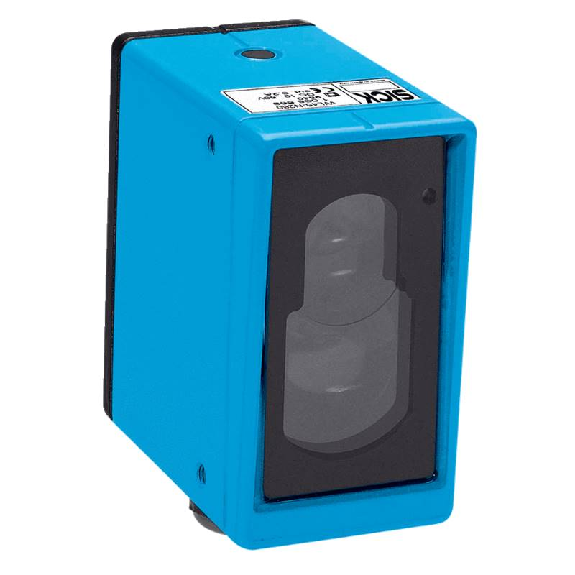

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 1 m .. . 55 m (OP60-00)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 230 mm (16 m) • Sortie de commutation: Relais • Type de commutation: SPDT 4A (240VAC) 4A (24VDC)• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 10 Hz • Interface de communication: -• Temporisation: Réglable sur le sélecteur d'échelles de temps, 0,5 s, 12 s • Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles • Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Caractéristiques spécifiques: Raccordement sur bornier, pour section du conducteur de 0,14 mm² à 2,5 mm², max . 16 A• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,03 m .. . 22 m (PL80A)• Réglage: Potentiomètre• Source d'emission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 250 mm (15 m)• Sortie de commutation: Relais, 4 A (250VAC), 4 A (24VDC), 0.125 A (250VDC)• Type de commutation: Inverseur• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 10 Hz• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm• Materiau du boîtier: Plastique ABS• Indice de protection: IP67 (EN 60529)• Température d'utilisation: -40°C . . .+60°C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 200 mm .. . 2.000 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 35 mm (2.000 mm)• Sortie de commutation: Relais• Type de commutation: SPDT 4A (240VAC), 4A (24VDC), , 0.125 A (120 V DC)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 Hz• Temporisation: Retard à l'enclenchement et au déclenchement, 0,5 s, 12 s• Interface de communication: -• Tension d'alimentation: 20-250Vac/dc• Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm• Matériau du boîtier: Métal• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Caractéristiques spécifiques: Raccordement sur bornier, pour section du conducteur : 0,14 mm2 à 2,5 mm2, max . 16 A• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 200 mm .. . 2.000 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 35 mm (2.000 mm)• Sortie de commutation: Relais• Type de commutation: SPDT 4A (240VAC), 4A (24VDC), 0.125 A (120 V DC)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 10 Hz• Interface de communication: -• Temporisation: Retard à l'enclenchement et au déclenchement, 0,5 s, 12 s• Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm• Matériau du boîtier: Métal• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Chauffage de la vitre frontale: Oui• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 350 m • Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 4,5 m (300 m) • Sortie de commutation: Relais• Type de commutation: SPDT 4A (240VAC), 4A (24VDC), 0.125 A (120 V DC)• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 10 Hz • Temporisation: 0,5 s, 12 s • Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles • Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Références des composants: (1009409) WS45-U260, (1009411) WE45-R260 • Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 350 m • Réglage: Potentiomètre • Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 4,5 m (300 m) • Sortie de commutation: Relais, avec séparation galvanique• Type de commutation: SPDT 4A (240VAC), 4A (24VDC), 0.125 A (120 V DC)• Mode de commutation: Commutation claire/sombre • Temporisation: 0,5 s, 12 s • Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Indice de protection: IP67 • Température de fonctionnement –25 °C .. . +55 °C • Chauffage de la vitre frontale: Oui• Caractéristiques spécifiques: - Préréglé sur commutation sombre- Pulsé- Raccordement sur bornier, pour section du conducteur : 0,14 mm2 à 2,5 mm2, max . 16 A• Références des composants: (1009721) WE45-R250, (1009730) WS45-U250• Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 1 m .. . 55 m (OP60-00)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 230 mm (16 m) • Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 400 Hz • Interface de communication: -• Temporisation: Réglable sur le sélecteur d'échelles de temps, 0,5 s, 12 s ou 0,015 s, 0,3 s• Entrée test émetteur coupé: TE après 0 V • Raccordement: Raccordement sur bornier avec PG13,5, 6 pôles• Tension d'alimentation: 10-60Vdc• Dimensions (l x H x P): 60 mm x 105 mm x 105 mm • Matériau du boîtier: Métal • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Série: W45

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 1.200 mm• Réglage: Potentiomètre• Source d'émission: LED• Sortie de commutation: Relais, 4 A (250VAC), 4 A (24VDC), 0.125 A (250VDC)• Mode de commutation: Commutation claire, commutation sombre• Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,01 .. . 15 m (réflecteur PL80A) , 0,01 .. . 12 m (réflecteur P250)• Réglage: Potentiomètre, 2 tours• Source d'émission: LED, Lumière rouge, Polarisée• Taille du spot lumineux (distance): Ø 260 mm (8 m)• Sortie de commutation: Relais, SPDT, 3A• Mode de commutation: Commutation claire• Raccordement: Câble PVC, 5 fils (5 x 0,76 mm²), 2.00 m• Fréquence de commutation: 33 Hz• Tension d'alimentation: 24-240Vac/dc• Dimensions (l x H x P): 20 mm x 65 mm x 43,9 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 (EN 60529)• Température d'utilisation: -25°C . . +55°C• Compris dans la livraison: Réflecteur P250, équerre de fixation BEF-W250• Série: W250-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,01 .. . 15 m (PL80A) , 0,01 .. . 12 m (P250)• Réglage: Potentiomètre, 2 tours• Source d'émission: LED, Lumière rouge, Polarisée• Taille du spot lumineux (distance): Ø 260 mm (8 m)• Sortie de commutation: Relais, SPDT, 3A• Mode de commutation: Commutation claire• Raccordement: Câble PVC, 5 fils (5 x 0,76 mm²), 5.00 m• Fréquence de commutation: 33 Hz• Tension d'alimentation: 24-240Vac/dc• Dimensions (l x H x P): 20 mm x 65 mm x 43,9 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 (EN 60529)• Température d'utilisation: -25°C . . +55°C• Compris dans la livraison: Réflecteur P250, équerre de fixation BEF-W250• Série: W250-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière reflex• Principe de détection: Barrage sur réflecteur• Portée Sn: 4 m (0.05...4 m)• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: 1 ms• Fréquence de commutation: 500 Hz• Raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau du boîtier: PC/PBT• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: - 25°C…+55°C• Homologations: CE, cULus• Série S3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Distance de détection Sn: 4 m (E39-R1S)• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Raccordement: Câble 2 m, PVC • Tension d'alimentation: 10-30Vdc (ou 12-24Vdc)• Dimensions (l x H x P): 10,4 x 31 x 20 mm • Matériau du boîtier: PBT• Degré de protection: IP67• Température de fonctionnement: -40 à 55 °C• Note: Livré sans réflecteur ni equerre• Série: E3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0 m .. . 22 m (rélecteur PL80A)• Réglage: Potentiomètre • Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 250 mm (15 m) • Sortie de commutation: Relais, 4 A• Type de commutation: SPDT• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 10 Hz • Raccordement: Bornier, via M16 x 1 • Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm • Matériau du boîtier: Métal, zinc moulé sous pression • Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C • Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 80 mm (2.500 mm)• Sortie de commutation: Relais, 4 A (250VAC), 4 A (24VDC), 0.125 A (250VDC)• Fonction de commutation: Inverseur• Mode de commutation: Commutation claire, commutation sombre• Fréquence de commutation: 10 Hz • Raccordement: Bornier, via M16 x 1• Tension d'alimentation: 20-250Vac/dc• Dimensions (l x H x P): 27 mm x 92 mm x 70 mm • Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 • Température de fonctionnement: –40 °C .. . +60 °C• Série: W34

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Distance de détection Sn: 4 m (E39-R1S)• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Raccordement: Câble 5 m, PVC • Tension d'alimentation: 10-30Vdc (ou 12-24Vdc)• Dimensions (l x H x P): 10,4 x 31 x 20 mm • Matériau du boîtier: PBT• Degré de protection: IP67• Température de fonctionnement: -40 à 55 °C• Note: Livré sans réflecteur ni equerre• Série: E3Z
