Cellule Bar. reflex PNP P=700mm Pot. LR LO/DO / Câble 5m

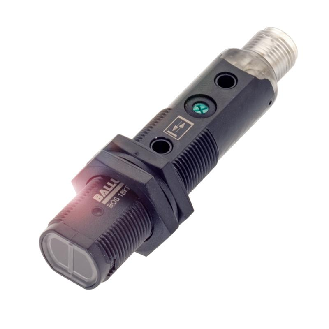

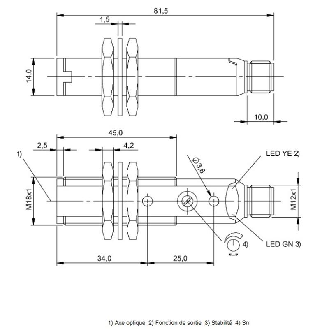

Capteur photoélectrique• Format: Cylindrique filetée, M18 x 1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 16 m (0,1...16 m) (R2)• Réglage: Potentiomètre• Source d'émission: Laser, Lumière rouge, Classe 1, Polarisée• Sortie de commutation: NPN• Type de commutation: Antivalente (NO+NF)• Mode de commutation: Commutation claire/sombre• Temps de réponse: 333 µs• Fréquence de commutation: 1,5 kHz• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vdc• Dimensions: Ø 18 mm x 81.5 mm• Matériau du boîtier: PBT, Laiton nickelé• Matériau de la tête active: PMMA• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: - 10°C…+ 50°C (hors gel)• Homologations: CE, cULus• Accessoires fournis: écrous M18 x 1• Série: S5N

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de fonctionnement: Barrage sur réflecteur• Distance de détection: 6 m (avec E39-R1), 10 m (avec E39-R2)• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble 2 m• Tension d'alimentation: 10 à 30 Vc.c.• Dimensions (l x H x P): 18 x 50 x 50 mm• Classe de protection: IP64 (IEC 60529)

Capteur photoélectrique, à réflecteur, 3 m, vertical, 10-30 Vc.c., NPN/PNP, LO/DO, câble 2 m

Photoelectric sensor Emitt . metal câble 2m axial

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Énergétique • Distance de commutation max.: 0 mm .. . 900 mm• Réglage: Touche d'apprentissage• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 100 mm (800 mm)• Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 500 Hz• Interface de communication: - • Raccordement: Connecteur mâle M12, 4pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 83 mm• Matériau du boîtier: Acier inoxydable, V4A (1.4404, 316L)• Indice de protection: IP67, IP68, IP69K• Température de fonctionnement: –25 °C .. . +80 °C • Applications spéciales: Environnements humides et hygiéniques• Série: V18V

Cellule EAP PNP/NPN P=1.6m PinPoint IO-Link LO/DO / M12 4P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan, NarrowBeam • Distance de commutation : Distance de commutation min. : 30 mm Distance de commutation max. : 1.600 mm Plage de réglage seuil de commutation pour l’élimination de l’arrière-plan : 180 mm ... 1.600 mm Objet de référence : Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033) Distance minimale entre la distance de commutation réglée et l’arrière-plan (noir 6 % / blanc 90 %) : 40 mm, à une distance de 600 mm Plage de distance de commutation conseillée pour la meilleure performance : 300 mm ... 600 mm • Faisceau de l’émetteur : Source d'émission : LED PinPoint Forme du spot lumineux : En forme de points Taille du spot lumineux (distance) : Ø 5 mm (500 mm) Diffusion maximale du faisceau de transmission autour de l’axe de transmission normalisé (angle de strabisme) : < +/- 1,0° (à TU = +23 °C) • Caractéristiques LED : Référence normative : EN 62471:2008-09 | CEI 62471:2006, modifié Identification des groupes à risque par LED : Groupe libre Longueur d'onde : 635 nm Durée de vie moyenne : 100.000 h à TU = +25 °C • Réglage : Bouton poussoir rotatif : BluePilot: pour le réglage de la distance de commutation IO-Link : Pour le réglage des paramètres du capteur et des fonctions , Smart Tasks • Affichage : LED bleue : BluePilot : indication de la distance de commutation LED verte : Afficheur d'état Activé en permanence : mise sous tension ,Clignotant : mode IO-Link LED jaune : État réception de lumière Activé en permanence : Objet présent Désactivé en permanence : Objet absent > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 629 années DCavg : 0 % TM (durée d'utilisation) : 20 années (EN ISO 13849) Taux d’utilisation : 60 % > Interface de communication : IO-Link : ✔ , V1.1 Taux de transfert des données : COM2 (38,4 kBaud) Temps de cycle : 2,3 ms Longueur de données de process : 16 Bit Structure de données de process : Bit 0 = signal de commutation QL1 Bit 1 = signal de commutation QL2 Bit 2 à 15 = vide VendorID : 26 DeviceID HEX : 0x800234 DeviceID DEC : 8389172 Type Masterport compatible : A Prise en charge du mode SIO : Oui > Caractéristiques électriques : Tension d’alimentation UB : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ≤ 5 Vss Catégorie d'utilisation : DC-12 (selon EN 60947-5-2) DC-13 (selon EN 60947-5-2) Consommation : ≤ 30 mA, sans charge. À UB = 24 V Classe de protection : III • Sortie numérique : Nombre : 2 (antivalent) Type : Push-pull : PNP/NPN Tension du signal PNP HAUT / BAS : Env. UB-2,5 V / 0 V Tension du signal NPN HAUT / BAS : Env. UB / < 2,5 V Courant de sortie Imax. : ≤ 100 mA Circuits de protection Entrées : Protégé contre l'inversion de polarité Résistant au courant de surcharge et aux courts-circuits Temps de réponse : ≤ 500 µs 2) Répétabilité (temps de réponse) : 150 µs Fréquence de commutation : 1.000 Hz 3) • Affectation des broches/fils : Fonction broche 4 / noir (BK) : Sortie numérique, commutation claire, objet présent → sortie QL1 HIGH ; communication IO-Link C Fonction broche 4 / noir (BK) - Détail : La fonction broche 4, fonction du capteur est configurable, autres réglages possibles via IO-Link Fonction broche 2 / blanc (WH) : Sortie numérique, commutation sombre, objet présent sortie ǬL1 LOW Fonction broche 2 / blanc (WH) - Détail : La fonction broche 2, fonction du capteur est configurable, autres réglages possibles via IO-Link 1) Valeurs limites. 2) Durée du signal sur charge ohmique en mode commutation. 3) Pour un rapport clair/sombre de 1:1. > Caractéristiques mécaniques : Dimensions (l x H x P) : 24,6 mm x 82,5 mm x 53,3 mm Raccordement : Connecteur M12, 4 pôles Matériau : Boîtier : Plastique, VISTAL® Vitre frontale : Plastique, PMMA Connecteur mâle : Plastique, VISTAL® Couple de serrage max. des vis de fixation : 1,3 Nm > Caractéristiques ambiantes : Indice de protection : IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529) 1) Température de fonctionnement : –40 °C ... +60 °C Température ambiante d’entreposage : –40 °C ... +75 °C Immunité aux chocs : 50 g, 11 ms (25 chocs positifs et 25 négatifs le long des axes X, Y, Z, soit 150 chocs au total (EN60068-2-27)) 50 g, 6 ms (5.000 chocs positifs et 5.000 négatifs le long des axes X, Y, Z, soit 30.000 chocs au total (EN60068-2-27)) Immunité aux vibrations : 10 Hz ... 2.000 Hz (Amplitude 0,5 mm / 10 g, 20 Sweeps sur les axes X, Y, Z, 1 octave/min, (EN60068-2-6)) Humidité de l'air : 35 % ... 95 %, humidité relative (pas de buée) Compatibilité électromagnétique (CEM) : EN 60947-5-2 Résistance aux produits de nettoyage : ECOLAB 1) Remplace IP69K selon ISO 20653: 2013-03. > Smart Task : Désignation Smart Task : Logique de base Fonction logique : Direct ET OU Fenêtre Hystérésis Fonction minuterie : Désactivé Retard à l'enclenchement Retard au déclenchement Retard à l'enclenchement et au déclenchement Impulsion One Shot Onduleur : Oui Fréquence de commutation : SIO Logic: 800 Hz 1) IOL: 650 Hz 2) Temps de réponse : SIO Logic: 600 µs 1) IOL: 750 µs 2) Répétabilité : SIO Logic: 300 µs 1) IOL: 400 µs 2) Signal de commutation : Signal de commutation QL1 Sortie de commutation Signal de commutation ǬL1 Sortie de commutation 1) Utilisation des fonctions Smart-Task sans communication IO-Link (mode SIO). 2) Utilisation des fonctions Smart-Task avec fonction de communication IO-Link. > Diagnostic : État de l’appareil : Oui
