Cellule Bar.reflex PNP/NPN NO/NF P=8m Pot. IR / Câble 2m PVC 90°

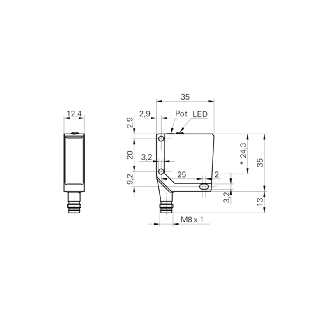

Cellule EAP PNP P=15-300mm Pot. LR LO/DO Métal 10-30Vdc / M08 4P > Caractéristiques techniques : • Données générales : Fonction : Elimination de l'arrière plan Portée Tw : 15 … 300 mm Plage de détection Tb (Tw max) : 15 … 300 mm Plage de détection Tb (Tw min) : 5 … 15 mm Indication réception : LED jaune Réglage de la portée de détection : Mécanique, 5 tours Suppression influence réciproque : Oui • Source lumineuse : Source lumineuse : Diode lumière rouge, pulsée Longueur d'ondes : 660 nm • Données électriques : Temps d'activation / désactivation : < 1 ms Plage de tension +Vs : 10 … 30 VDC Consommation max. (sans charge) : 35 mA Courant absorbé moyen : 25 mA Tension résiduelle Vd : <1,8 VDC Fonction de commutation : Claire/sombre Circuit de sortie : PNP Courant de sortie : 100 mA Protégé contre courts-circuits : Oui Protégé contre inversion polarité : Oui • Données mécaniques : Largeur / Diamètre : 12,4 mm Hauteur / Longueur : 35 mm Profondeur : 35 mm Forme du boîtier : Parallélépipédique Matériau du boîtier : Zinc moulé sous pression Face avant (optique) : PMMA Version de raccordement : Connecteur M8 4-pôles • Conditions ambiantes : Température de fonctionnement : -25 … +65 °C

Capteur photoélectrique• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière simple• Principe de détection: Récepteur• Distance de commutation: Sb= 13 m (max . 20 m)• Réglage: Potentiomètre, 270°• Source d'émission: -• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 67,2 mm• Longueur de filetage utile: 25 mm• Matériau du boîtier: Acier inoxydable V4A• Indice de protection: IP67/ IP69K• Température de fonctionnement: -25 .. . +55 °C• Série: OR18 washdown design

Capteur photoélectrique Washdown• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Portée Sn: 2 m réglable (0...2000 mm)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: 14 x 14 mm à 600 mm• Sortie de commutation: Push-pull PNP + NPN• Type de commutation: Antivalente (NO+NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Interface de communication: IO-Link• Raccordement: Connecteur mâle M12, 4 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 23 x 51 x 52.4 mm• Matériau du boîtier: PC, ABS• Classe de protection: IP67 (IEC 60529), IP69K (DIN 40050)• Température de fonctionnement: -20...60 °C• Homologation / conformité: CE, Ecolab, cULus, EAC, WEEE • Série: 23K

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière SmartReflect• Distance de commutation: 30 .. . 250 mm• Réglage: Teach-in et IO-Link • Source d'émission: Laser, Lumière rouge, Classe 1• Sortie de commutation: Push-pull• Mode de commutation: Commutation claire/sombre• Interface de communication: IO-Link • Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 11-30Vdc• Dimensions (L x H x P): 16,5 x 34,7 x 28,2 mm• Matériau du boîtier: Acier inoxydable 1.4404 (V4A)• Indice de protection: IP68/69K & proTect+ • Température de fonctionnement: -10 .. . +60 °C• Série: O300 washdown design

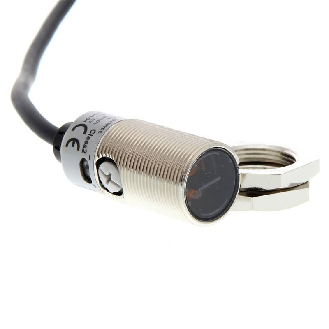

Capteur photoélectrique• Format: Cylindrique fileté, M18x1, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Energétique• Distance de détection: Sn = 1m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble en PVC de 2 m• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Matériau du boîtier: Laiton nickelé• Degré de protection: IP67, IP69K• Température de fonctionnement: -25 .. . 55 °C
