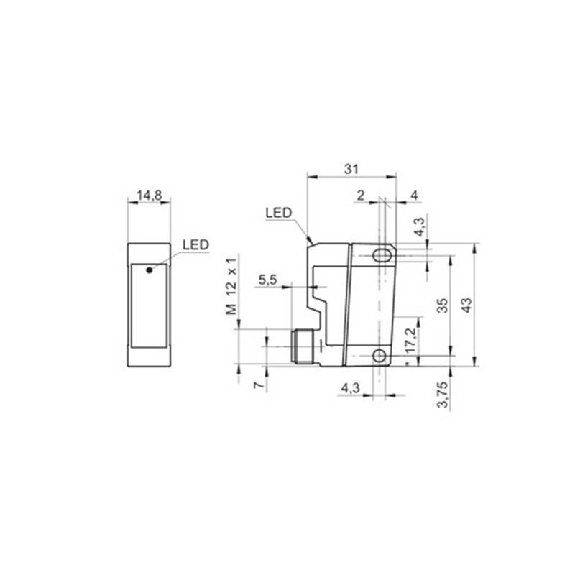

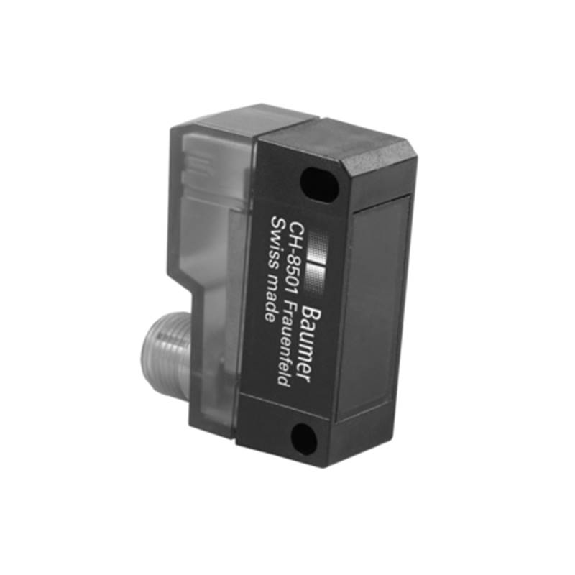

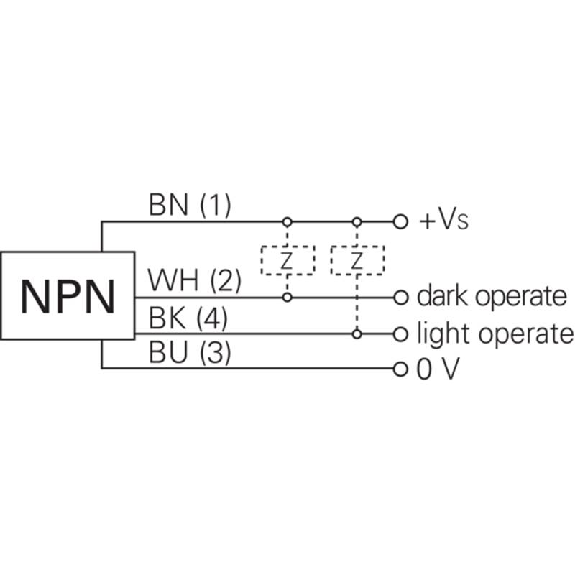

Cellule Bar. reflex NPN P=7,2m S.Rég. LR LO/DO / M12 4P

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 200 mm• Réglage: qTeach et Teach externe• Source d'émission: LED PinPoint, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 12,9 x 32,3 x 23 mm• Matériau du boîtier: Plastique (ASA, PmmA) • Face avant (optique): PMMA• Indice de protection: IP67 • Température de fonctionnement: -25 .. . +60 °C• Série: O300

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 1 mm .. . 36 mm • Réglage: Aucun• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 3 mm (15 mm) • Sortie de commutation: PNP • Mode de commutation: Commutation claire • Temps de réponse: < 0,6 ms• Fréquence de commutation: 800 Hz• Interface de communication: -• Raccordement: Câble PVC, 200 mm avec connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 7,7 mm x 21,8 mm x 13,5 mm • Matériau du boîtier: ABS • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +50 °C • Série: G2S

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau radial• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 150 mm (3 m) • Sortie de commutation: NPN • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 250 Hz • Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 75 mm• Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-4

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Double lentille • Distance de commutation max.: 6 m (PL80A)• Réglage: Potentiomètre, 270°• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 8 mm (350 mm) • Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12 mm x 31,5 mm x 21 mm • Materiau du boîtier: Plastique, ABS/PC• Indice de protection: IP67 (Selon EN 60529)• Température de fonctionnement: -25°C .. . +55°C• Série: G6

Cellule Bar. reflex transp. PNP P=5m Teach LO/DO Inox WD M12 4P+C0.15 > Caractéristiques : Principe de fonctionnement : Barrière réflex Principe de fonctionnement, détail : Autocollimation Distance de commutation max. : 0 m ... 5 m 1) Distance de commutation : 0 m ... 3 m 1) Filtres de polarisation : Oui Faisceau de l’émetteur : Source d'émission : LED PinPoint 2) Type de lumière : Lumière rouge visible Taille du spot lumineux (distance) : Ø 45 mm (1,5 m) Caractéristiques LED : Longueur d'onde : 650 nm Réglage : Touche d'apprentissage simple Applications spéciales : Environnements humides et hygiéniques, détection d'objets transparents Forme du boîtier : Washdown AutoAdapt : ✔ 1) Réflecteur PL80A. 2) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 1.215 années DCavg : 0 % TM (durée d'utilisation) : 20 années > Caractéristiques électriques : Tension d’alimentation UB : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation : 30 mA 3) Classe de protection : III Sortie numérique : Type : PNP Courant de sortie Imax. : ≤ 100 mA Temps de réponse : < 0,5 ms 4) Fréquence de commutation : 1.000 Hz 5) Atténuation sur le faisceau lumineux : > 8 % Type de commutation : Commutation claire/sombre Fonction de commutation : Antivalent Protections électriques : A, B, C 6) 7) 8) Version spéciale : Détection d'objets transparents 1) Valeurs limites, protection contre l'inversion de polarité. fonctionnement en réseau protégé contre les courts-circuits : max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) Pour un rapport clair/sombre de 1:1. 6) A = raccordements UV protégés contre les inversions de polarité. 7) B = entrées et sorties protégées contre les inversions de polarité. 8) C = suppression des impulsions parasites. > Caractéristiques mécaniques : Conception, détail : Slim Dimensions (l x H x P) : 15,25 mm x 49,2 mm x 22,2 mm Raccordement : Câble avec connecteur mâle M12, 4 pôles 1) 2) Raccordement, détail : Longueur de câble (L) : 150 mm 2) Matériau : Boîtier : Acier inoxydable, acier inoxydable V4A (1.4404, 316L) Vitre frontale : Plastique, PMMA Câble : PVC 1) Couple de serrage max. : 0,7 Nm. 2) Ne pas déformer le câble si la température est inférieure à 0 °C. > Caractéristiques ambiantes : Indice de protection : IP66 IP67 IP68 IP69K Température de fonctionnement : –30 °C ... +60 °C 1) Température ambiante d’entreposage : –30 °C ... +75 °C 1) Pour Uv <= 24 V et Ia < 30 mA.

Capteur photoélectrique• Format: Parallélépipédique, faisceau frontal• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Portée: 1000 mm• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Mode de raccordement: Câble 2 m• Tension d'alimentation: 12 - 24V DC• Dimensions (H x l x P): 14,5 x 3,5 x 10 mm• Matériau du boîtier: Plastique• Degré de protection: IP67• Température ambiante: -25°C à +55°C• Série: EX-10
