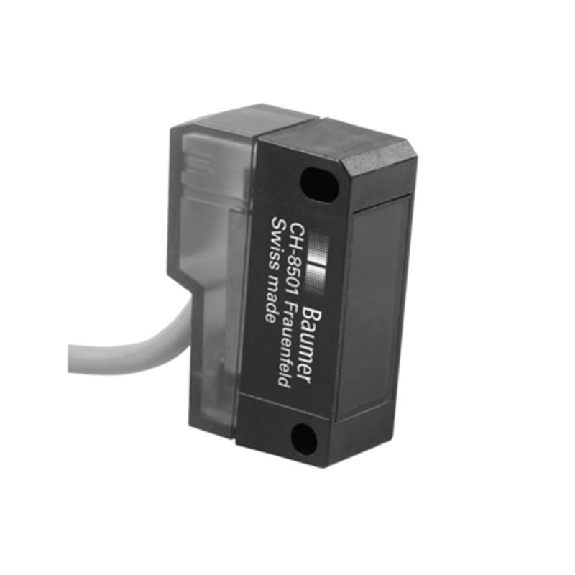

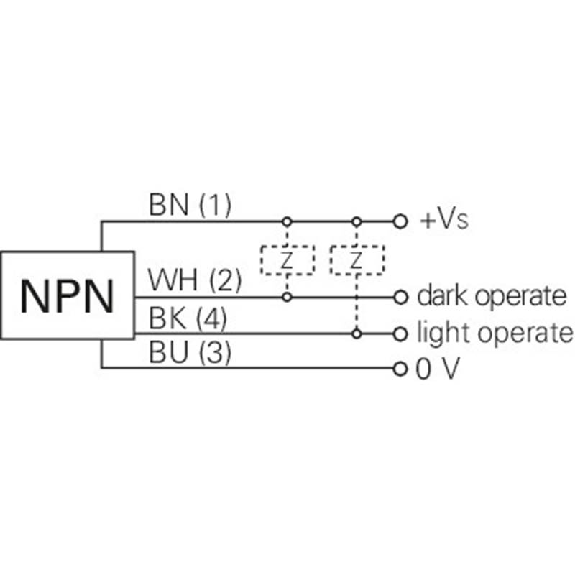

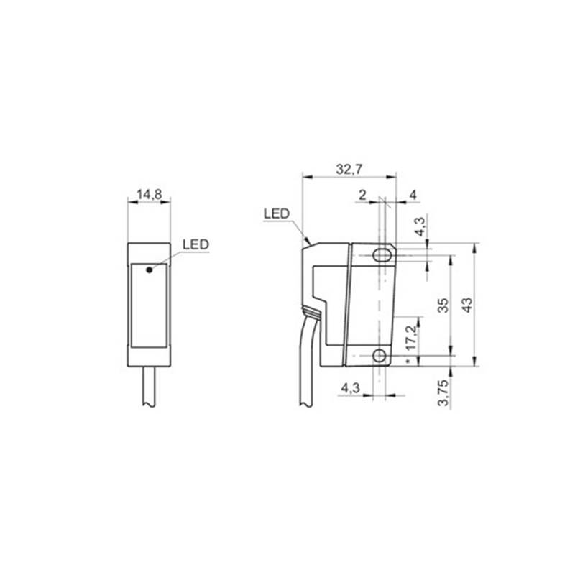

Cellule Bar. reflex NPN P=7,2m S.Rég. LR LO/DO / Câble 2m

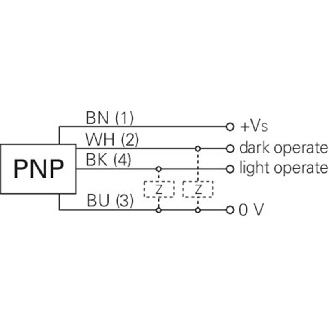

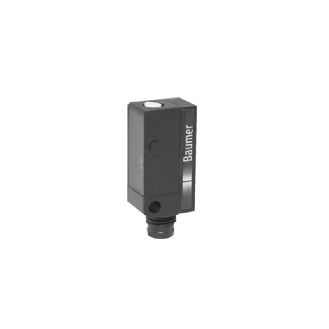

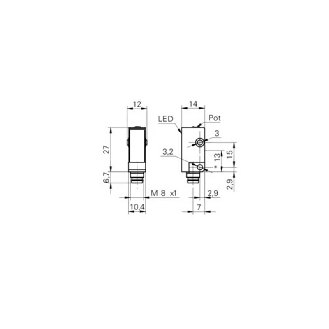

Cellule EAP PNP P=30-300mm Pot. Laser LO/DO E. test / M08 4P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan Dimensions (l x H x P) : 11 mm x 31 mm x 20 mm Forme du boîtier (émission de lumière) : Rectangulaire Distance de commutation max. : 30 mm ... 300 mm 1) Distance de commutation : 40 mm ... 300 mm 1) Source d'émission : Laser 2) Taille du spot lumineux (distance) : Ø 1,5 mm (300 mm) Longueur d'onde : 650 nm Classe laser : 1 Réglage : Potentiomètre, 4 tours Applications spéciales : Détection de petits objets, Détection d'objets à haute vitesse Entrée test émetteur coupé : TE après +Uv 1) Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033). 2) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ± 10 % 2) Consommation : 30 mA 3) Sortie de commutation : PNP Type de commutation : Commutation claire/sombre Type de commutation sélectionnable : Sélectionnable à l'aide du commutateur rotatif clair / sombre Tension du signal PNP HAUT / BAS : Env. UV −1,8 V / 0 V Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 0,25 ms 4) Fréquence de commutation : 2.000 Hz 5) Mode de raccordement : Connecteur mâle M8, 4 pôles Protections électriques : A 6) B 7) D 8) Matériau du boîtier : Plastique, ABS Matériau de l'optique : Plastique, PMMA Température de fonctionnement : –10 °C ... +50 °C Température ambiante d’entreposage : –40 °C ... +70 °C 1) Valeurs limites pour fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) Pour un rapport clair/sombre de 1:1. 6) A = raccordements UV protégés contre les inversions de polarité. 7) B = entrées et sorties protégées contre les inversions de polarité. 8) D = sorties protégées contre les courts-circuits et les surcharges. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 453 années DCavg : 0 %

Capteur photoélectrique• Format: Cylindrique M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3,5 m (RL110) • Réglage: Aucun• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: TRIAC• Type de commutation: Contact à ouverture (NF)• Temps de réponse: 20 ms• Fréquence de commutation: 25 Hz• Raccordement: Câble 2 m• Tension d'alimentation: 20...253Vac/50-60Hz • Diamètre: Ø 18 mm• Longueur totale du boîtier: 80,3 mm• Longueur de filetage utile: 57,5 mm• Matériau boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: - 25°C…+ 60° C (hors gel)• Homologations: CE, cURus• Accessoires fournis: Écrous M18 x 1• Série: MV

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Portée: 10 m• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: Relais, SPDT• Mode de commutation: Commutation claire/sombre• Raccordement: Bornes à vis, via PG13.5• Tension d'alimentation: 12-240 Vc.c./24-240 Vc.a.• Dimensions (l x H x P): 25 mm x 65 mm x 65 mm • Matériau du boîtier: ABS• Degré de protection: IP66 (IEC 60529)• Température de fonctionnement: –25 °C .. . +55 °C • Série: E3JM

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de fonctionnement: Energétique• Portée: 5 à 100 mm• Réglage: Potentiomètre• Source d'émission: LED infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble 0,5 m• Tension d'alimentation: 12-24Vdc• Dimensions: 31x20x11 mm• Matériau du boîtier: PBT• Degré de protection: IP67• Température de fonctionnement: -25 à 55 °C• Série: E3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Portée Sn: 250 mm (2…250 mm)• Réglage: Potentiomètre, tour• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire• Temps de réponse: 500 µs• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 19 mm• Matériau du boîtier: PC• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: -25°C .. . 55°C• Homologations: CE, UKCA, cULus• Série: S3N

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Énergétique• Distance de commutation max.: 1 mm .. . 500 mm • Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 20 mm (400 mm)• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Fréquence de commutation: ± 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles, 3 fils• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 69,8 mm • Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Compris dans la livraison: Écrou de fixation (2 x)• Série: V180-2
