Cellule Bar. reflex M18 PNP P=7m Pot. LR LO Laiton Axial / M12 4P

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 30 mm .. . 300 mm• Réglage: Potentiomètre, 4 tours• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 20 mm (300 mm)• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Raccordement: Câble, 3 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 11 mm x 31 mm x 20 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Équerre de fixation en inox (1.4301/304) BEF-W100-A• Série: W8

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation max.: 5 m (RL110)• Réglage: Aucun• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN• Type de commutation: Antivalente (NO+NF)• Temps de réponse: 2 ms• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 81.6 mm• Longueur de filetage utile: 42.5 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Homologations: CE, cULus• Série: FA

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 150 mm (3 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm • Matériau du boîtier: Métal, laiton nickelé• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-3

Cellule Bar. reflex PNP P=12m Laser LO/DO / M12 4P+C0.12m > Caractéristiques : Principe de fonctionnement : Barrière réflex Principe de fonctionnement, détail : Autocollimation Dimensions (l x H x P) : 12,2 mm x 50 mm x 23,6 mm Trous de fixation : M3 Distance de commutation max. : 0 m ... 12 m 1) Distance de commutation : 0 m ... 8 m 1) Source d'émission : Laser 2) Taille du spot lumineux (distance) : Ø 1 mm (500 mm) Longueur d'onde : 650 nm Classe laser : 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) Réglage : Touche d'apprentissage simple Applications spéciales : Détection de petits objets 1) Réflecteur PL80A. 2) Durée de vie moyenne : 50.000 h à TU = +25 °C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation : 30 mA 3) Sortie de commutation : PNP 4) Fonction de commutation : Antivalent Type de commutation : Commutation claire/sombre 4) Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 0,5 ms 5) Fréquence de commutation : 1.000 Hz 6) Mode de raccordement : Câble avec connecteur mâle M12, 4 pôles, 120 mm 7) Matériau du câble : PVC Section du conducteur : 0,14 mm² Protections électriques : A 8) B 9) C 10) Classe de protection : III Filtre polarisant : ✔ Matériau du boîtier : Plastique, VISTAL® Matériau de l'optique : Plastique, PMMA Indice de protection : IP66 IP67 IP69K Température de fonctionnement : –10 °C ... +50 °C Température ambiante de service étendue : –30 °C ... +55 °C 11) 12) Température ambiante d’entreposage : –30 °C ... +70 °C 1) Valeurs limites pour fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Q = commutation claire. 5) Durée du signal sur charge ohmique. 6) Pour un rapport clair/sombre de 1:1. 7) Ne pas déformer le câble si la température est inférieure à 0 °C. 8) A = raccordements UV protégés contre les inversions de polarité. 9) B = entrées et sorties protégées contre les inversions de polarité. 10) C = suppression des impulsions parasites. 11) À partir de Tu = 50 °C, une tension d'alimentation Vmax = 24 V et un courant de sortie max. Imax = 50 mA sont admissibles. 12) Un fonctionnement inférieur à Tu = –10 °C est possible si le capteur est déjà enclenché à Tu > –10 °C, s'est ensuite refroidit et n'est plus coupé de la tension d'alimentation. un enclenchement inférieur à Tu = –10 °C n'est pas admissible. Grandeurs caractéristiques relatives à la sécurité : MTTFD : 616 années (EN ISO 13849-1) 1) DCavg : 0 % TM (durée d'utilisation) : 10 années 1) Méthode de calcul selon le procédé de comptage de pièces.

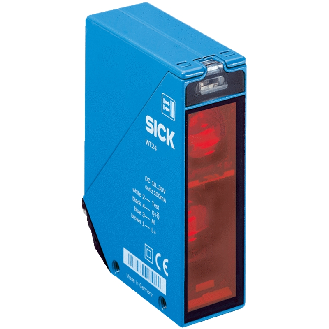

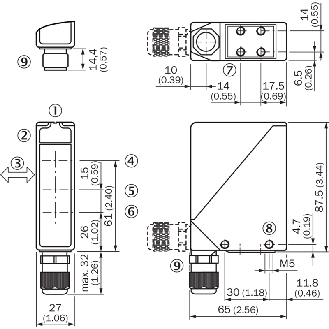

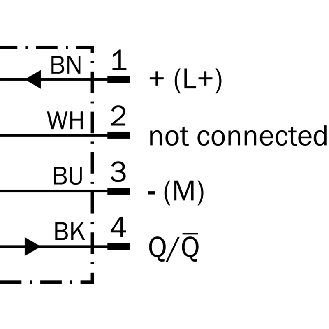

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 100 mm .. . 2.500 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 80 mm (2.500 mm)• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 500 µs• Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 27 mm x 87,5 mm x 65 mm• Matériau du boîtier: Métal, zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: –40 °C .. . +60 °C• Caractéristiques spécifiques: Borne 2 non connectée• Série: W24-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: 7,5 m (max . 8 m)• Réglage: qTeach • Source d'émission: LED PinPoint, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Câble 2 m• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Materiau du boîtier: Plastique (ASA, PmmA)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C • Série: O500
