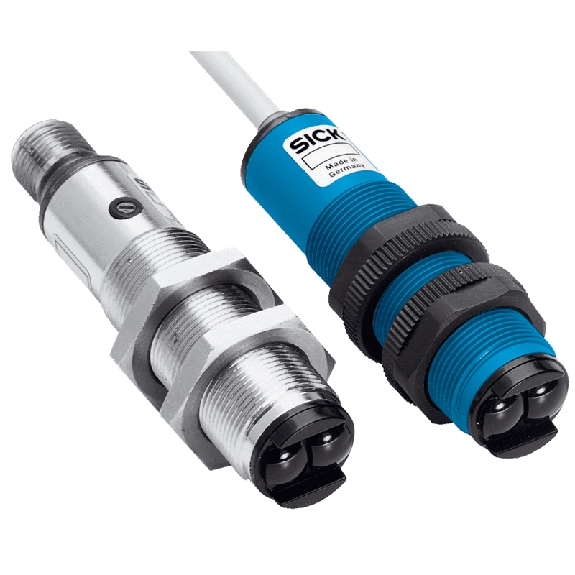

Cellule Bar. reflex M18 PNP P=3,7m LR LO/DO Plast. Axial / M12 4P

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 150 mm (3 m) • Sortie de commutation: PNP • Mode de commutation: Commutation sombre• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm • Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C • Série: V18-3

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 150 mm (3 m) • Sortie de commutation: PNP • Mode de commutation: Commutation claire • Fréquence de commutation: 250 Hz • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm • Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-3

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,05 m .. . 7 m (PL80A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 400 mm (6 m) • Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 70,2 mm • Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +55 °C• Contenu de la livraison: Réflecteur P250, écrou de fixation (2 x)• Série: V180-2

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,05 m .. . 7 m (PL80A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 400 mm (6 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 0,5 ms• Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 70,2 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Réflecteur PL40A, écrou de fixation (2 x)• Série: V180-2

Capteur photoélectrique• Format: Cylindrique M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,1 m .. . 3 m (R2) • Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: 1 ms maxi.• Fréquence de commutation: 500 Hz• Raccordement: Connecteur mâle M12, 4 pôles, codé-A• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 79.9 mm• Longueur de filetage utile: 68 mm• Matériau boîtier: ABS• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Série: S5

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 150 mm (3 m)• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Temps de réponse: max . 2 ms• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-3

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 150 mm (3 m) • Sortie de commutation: PNP • Mode de commutation: Commutation claire • Fréquence de commutation: 250 Hz • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 75 mm • Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C • Série: V18-3

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière reflex• Distance de commutation max.: 4 m (RL100)• Réglage: Aucun• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse : 2ms• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 78 mm• Longueur de filetage utile: 42,6 mm• Matériau du boîtier: PBT• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: - 25°C…+ 70° C (Hors gel)• Homologations: CE, cULus• Accessoires fournis écrous: M18 x 1• Série: SS

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: PNP• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: PNP• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 150 mm (3 m) • Sortie de commutation: NPN • Mode de commutation: Commutation sombre• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm • Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C • Série: V18-3

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 150 mm (3 m) • Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 250 Hz • Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm• Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-4

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau radial• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,05 m .. . 7 m (PL80A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 400 mm (6 m)• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Fréquence de commutation: ± 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles, 3 fils• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 70,2 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Réflecteur P250, écrou de fixation (2 x) • Série: V180-2

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 150 mm (3 m) • Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 250 Hz • Interface de communication: -• Raccordement: Câble, 4 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 63,6 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C • Série: V18-4

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 150 mm (3 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 250 Hz• Interface de communication: -• Raccordement: Câble, 4 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 63,6 mm• Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-4
