Cellule Bar. reflex M18 NPN P=3,5m Pot. LR LO/DO Axial / M12 4P

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0,1 m .. . 5 m (PL80A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 200 mm (4,5 m) • Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: ± 500 Hz • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 83 mm • Matériau du boîtier: Acier inoxydable V4A (1.4404, 316L)• Indice de protection: IP67, IP68, IP69K • Température de fonctionnement: –25 °C .. . +80 °C • Applications spéciales: Environnements humides et hygiéniques• Série: V18V

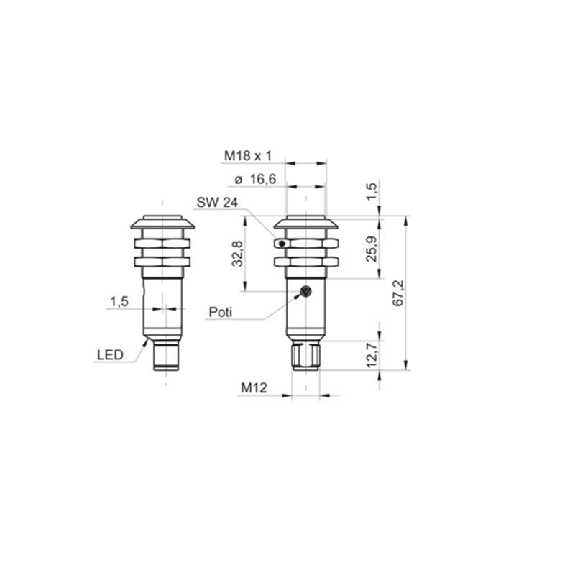

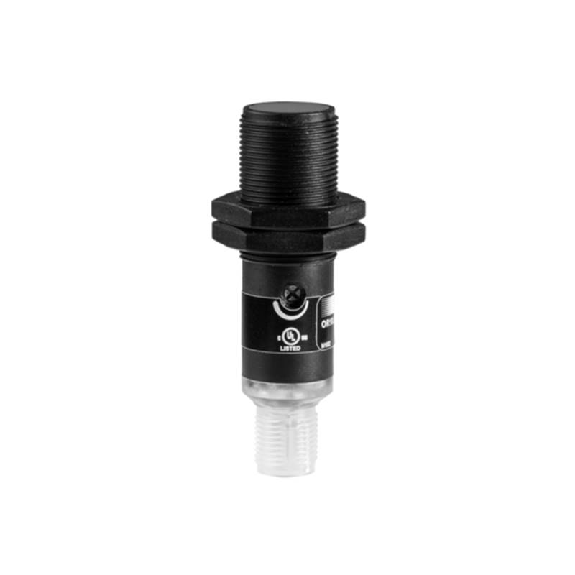

Capteur photoélectrique• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: Sb= 3,5 m (max . 4,5 m)• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 67,2 mm• Longueur de filetage utile: 25,9 mm• Matériau du boîtier: Plastique (ABS TERLURAN)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +55 °C• Série: OR18

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,05 m .. . 7 m (PL80A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 400 mm (6 m) • Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 70,2 mm • Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Réflecteur P250, écrou de fixation (2 x)• Série: V180-2

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: PNP• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: PNP• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0,05 m .. . 7 m (PL80A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible, Polarisée• Sortie de commutation: NPN • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 70,2 mm • Matériau du boîtier: Métal, laiton nickelé et PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Compris dans la livraison: Réflecteur P250, écrou de fixation (2 x) • Série: V180-2

Capteur photoélectrique• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: Sb= 3,5 m (max . 4,5 m)• Réglage: -• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Câble avec connecteur mâle M12 4 pôles, 100 mm, PVC• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 44,8 mm• Longueur de filetage utile: 25,9 mm• Matériau du boîtier: Plastique (ABS TERLURAN)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +55 °C• Série: OR18

Capteur photoélectrique• Format: Cylindrique M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,1 m .. . 3 m (R2) • Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: 1 ms maxi.• Fréquence de commutation: 500 Hz• Raccordement: Connecteur mâle M12, 4 pôles, codé-A• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 79.9 mm• Longueur de filetage utile: 68 mm• Matériau boîtier: ABS• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Série: S5

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de fonctionnement: Barrage sur réflecteur• Portée: 0...4,5 m• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN (2x)• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30 Vdc• Dimensions: Ø 18.0 (14.0) x 81.5 mm• Matériau du boîtier: PBT• Classe de protection selon CEI 60529: IP67• Température ambiante: -25…55 °C• Série: 18KF

Capteur photoélectrique • Format: Parallélépipédique, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 2 m (0,1 à 2 m) (E39-R1)• Réglage: Potentiomètre, 2 tours• Source d'émission: LED, Lumière rouge visible• Sortie de commutation: NPN • Mode de commutation: Commutation claire/sombre • Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12 mm x 21 mm x 52,3 mm • Matériau du boîtier: Polybutylène téréphthalate• Matériau (Lentille): Polyallylate dénaturé• Support de fixation: Acier inoxydable (SUS304)• Degré de protection: IP67• Température de fonctionnement: –25 °C .. . 55 °C (sans givrage)• Accessoires fournis: Support de montage, réflecteur (E39-R1)• Série: E3S-A

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 150 mm (3 m) • Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 250 Hz • Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm• Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-4

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 150 mm (3 m)• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 250 Hz • Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm • Matériau du boîtier: Métal, laiton nickelé • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-4

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0,1 m .. . 5 m (PL80A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 200 mm (4,5 m) • Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: ± 500 Hz • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 83 mm • Matériau du boîtier: Acier inoxydable V4A (1.4404, 316L)• Indice de protection: IP67, IP68, IP69K • Température de fonctionnement: –25 °C .. . +80 °C • Applications spéciales: Environnements humides et hygiéniques• Série: V18V

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière reflex• Distance de commutation max.: 4 m (RL100)• Réglage: Aucun• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse : 2ms• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 78 mm• Longueur de filetage utile: 42,6 mm• Matériau du boîtier: PBT• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: - 25°C…+ 70° C (Hors gel)• Homologations: CE, cULus• Accessoires fournis écrous: M18 x 1• Série: SS
