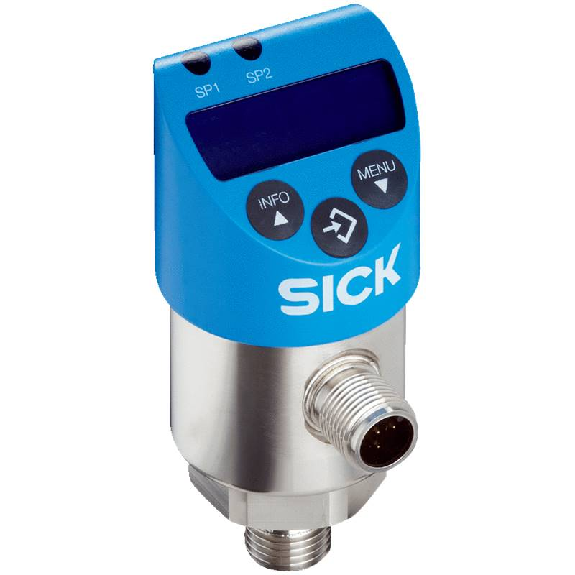

Capteur de pression -1 .. 9 bar, 2xPNP, G1/4 A

Les deux niveaux de paramétrage facilitent la configuration des fonctions de détection essentielles. En mode RUN, vous pouvez configurer les paramètres suivants : seuil de commutation, ajustement du zéro et verrouillage/déverrouillage des touches. Le mode paramétrage détaillé permet de configurer les paramètres de base du DP-0 suivants : Mode de fonctionnement : sélectionnez le mode SIMPLE, le mode hystérésis ou le mode comparateur à fenêtre Paramétrage NO / NF : sélectionnez NO ou NF pour le fonctionnement de la sortie de comparaison. Temps de réponse : sélectionnez un des temps de réponse disponibles : 2,5ms, 25ms ou 250ms. Couleur de l’affichage : Sélectionnez la couleur (rouge/blanc) de l’affichage normal et de l’affichage de la sortie de comparaison ON/OFF. Design fonctionnel DP-0 pressure sensor Functional design Panasonic Industry Boîtier noir renforçant la visibilité de l’affichage LCD Grâce au boîtier noir, l’affichage LED ressort davantage et offre une excellente lisibilité. Réaction nette et franche des touches Les touches sont dotées d’un système permettant une pression nette et franche et un paramétrage fiable. Affichage simple et lisible L’affichage LCD offre un large angle de vue permettant d’être consulté même avec un angle oblique. La lisibilité a également été optimisée par l’affichage alphanumérique (12 segments), le symbole indiquant le verrouillage des touches et l’inscription "OVER" signalant le déverrouillage. Affichage de l’unité de pression : Version basse pression : kPa,kgf/cm², bar, psi, mmHg Version haute pression : MPa,kgf/cm², bar, psi Rouge ou blanc sélectionnable comme couleur d’affichage Vous avez le choix entre le rouge et le blanc pour afficher les valeurs selon le fonctionnement de la sortie. Quant au mode de paramétrage détaillé, il est affiché en rose (inchangeable). L’état du capteur de pression est ainsi facilement identifiable grâce à la couleur de l’affichage. Extrêmement plat et léger Le boîtier du capteur ne mesure que 24,9mm de profondeur, ce qui permet de l’installer dans des espaces réduits. Grâce à son poids de 25g seulement, il n’augmente la charge que de manière minimale lorsqu’il est monté sur des pièces en mouvement tel que le bras d’un robot.

Capteur de pression• Type de pression: Pression relative• Plage de mesure: 0 bar .. . 400 bar• Précision: max . ± 1 % de la plage• Non-linéarité: max . ± 0,5 %, (Best Fit Straight Line, BFSL) selon CEI 61298-2• Raccord process: G ¼ A selon DIN 3852-E• Alésage du canal: Standard• Température de process: 0 °C .. . +80 °C• Joint: NBR• Signal de sortie: 4 .. . 20 mA, 2 conducteurs• Mode de raccordement: Connecteur angulaire selon DIN 175301-803 A, IP65• Tension d'alimentation: 8-30Vdc• Matériau du boîtier: Acier inoxydable 316L• Indice de protection: IP65• Température ambiante: 0 °C .. . +80 °C• Particularité: Sans• Série: PBT

Capteur de pression• Type de pression: Pression relative• Plage de mesure: 0 bar .. . 16 bar• Précision: max . ± 1 % de la plage• Non-linéarité: max . ± 0,5 %, (Best Fit Straight Line, BFSL) selon CEI 61298-2• Raccord process: ¼'' NPT• Alésage du canal: Standard• Température de process: 0 °C .. . +80 °C• Joint: Sans joint• Signal de sortie: 0 V .. . 10 V, 3 conducteurs• Mode de raccordement: Connecteur cylindrique M12 x 1, 4 pôles, IP67• Tension d'alimentation: 14-30Vdc• Particularité: Sans• Série: PBT

Capteur de pression• Type de pression: Pression relative• Plage de mesure: 0 bar .. . 10 bar• Précision: max . ± 0,5 % de la plage• Non-linéarité: max . ± 0,25 %, (Best Fit Straight Line, BFSL) selon CEI 61298-2• Raccord process: G ¼ A selon DIN 3852-E• Alésage du canal: Standard• Température de process: 0 °C .. . +80 °C• Joint: NBR• Signal de sortie: 4 .. . 20 mA, 2 conducteurs• Mode de raccordement: Connecteur cylindrique M12 x 1, 4 pôles, IP67• Tension d'alimentation: 8-30Vdc• Matériau du boîtier: Acier inoxydable 316L• Indice de protection: IP67 (EN 60529)• Température ambiante: 0 °C .. . +80 °C• Particularité: Sans• Série: PBT

Capteur de pression• Type de pression: Pression relative• Unité de pression: bar• Plage de mesure: 0 bar .. . 250 bar, 0 psi .. . 3626 psi• Précision: max . ± 0,5 % de la plage• Raccord process: G ¼ intérieur• Alésage du canal: 3,5 mm, Standard• Température de process: –20 °C .. . +85 °C• Joint: Sans joint• Signal de sortie: IO-Link/PNP/NPN + PNP/NPN• Raccordement: Connecteur cylindrique M12 x 1, 4 pôles, IP67• Tension d'alimentation: 15 V CC .. . 35 V CC• Série: PBS plus

Capteur de pression• Type de pression: Pression relative• Plage de mesure: 0 bar .. . 250 bar• Précision: max . ± 0,5 % de la plage• Non-linéarité: max . ± 0,2 %, de la plage (Best Fit Straight Line, BFSL) selon CEI 61298-2• Raccord process: G ½ B selon EN 837• Alésage du canal: Standard• Température de process: –30 °C .. . +100 °C• Joint: Sans joint• Signal de sortie: 4 mA .. . 20 mA, 2 conducteurs• Mode de raccordement: Connecteur cylindrique M12 x 1, 4 pôles, IP67• Tension d'alimentation: 10-30Vdc (14-30Vdc pour un signal de sortie 0 V .. . 10 V)• Indice de protection: IP67 (EN 60529)• Température ambiante: –20 °C .. . +80 °C• Particularité: Sans• Série: PFT

Capteur de pression• Type de pression: Vide et plage de mesure ±• Plage de mesure: –1 bar .. . 0 bar• Précision: max . ± 1 % de la plage• Raccord process: G ¼ A selon DIN 3852-E• Alésage du canal: 3,5 mm, Standard• Température de process: –20 °C .. . +85 °C• Joint: NBR• Signal de sortie: 2 x PNP + 4 mA .. . 20 mA• Mode de raccordement: Connecteur cylindrique M12 x 1, 5 pôles, IP67• Tension d'alimentation: 15-35Vdc• Série: PBS

Capteur de pression• Type de pression: Pression relative• Plage de mesure: 0 bar .. . 0,1 bar• Précision: max . ± 0,5 % de la plage• Non-linéarité: max . ± 0,2 %, de la plage (Best Fit Straight Line, BFSL) selon CEI 61298-2• Raccord process: G 1 B noyable avec joint torique• Alésage du canal: Membrane affleurante• Température de process: –30 °C .. . +100 °C• Joint: NBR• Signal de sortie: 4 mA .. . 20 mA, 2 conducteurs• Mode de raccordement: Connecteur cylindrique M12 x 1, 4 pôles, IP67• Particularité: Sans• Série: PFT

Capteur de pression• Type de pression: Vide et plage de mesure ±• Plage de mesure: –0,1 bar .. . 0 bar• Précision: max . ± 0,5 % de la plage• Non-linéarité: max . ± 0,2 %, de la plage (Best Fit Straight Line, BFSL) selon CEI 61298-2• Raccord process: G ¼ A selon DIN 3852-E• Alésage du canal: Standard• Température de process: –30 °C .. . +100 °C• Joint: Sans joint• Signal de sortie: 0 V .. . 10 V, 3 conducteurs• Raccordement: Connecteur cylindrique M12 x 1, 4 pôles, IP67• Particularité: Sans• Série: PFT

Transmetteur de pression avec raccord hygiéniqueProgrammation externe du zéro et du gain avec le FlexProgrammer 9701• Matériau: Acier inoxydable 1.4404 AISI 316L• Précision: ±0.10 % FS• Echelle de mesure: -1...3 bar (EN)• Type de pression: Relatif (par rapport à l'environnement)• Signal de sortie:] 4...20 mA• Raccordement de sortie: M12-A, 4 pôles• Raccords de pression: ISO 2852 (Tri-Clamp), DN 33.7; 38, Ø 50.5 (C04)• Matériau raccords de process: Acier inoxydable 1.4404 AISI 316L• Joint: Non fourni• Huile de remplissage: NSF H1 (Approuvé FDA)• Affichage: Sans affichage• ATEX: ATEX selon SEV 11 ATEX 0129• Approbations: Standard Approbations• Série: PBMH hygiénique

Transmetteur de pression de Melt• Version: Standard• Signal de sortie: 4...20mA• Configuration: Tige rigide + flexible• Connecteur: 6 broches• Classe de précision: 0.5% P.E.• Gamme de mesure: 1000 bar• Filetage: 1/2 - 20 UNF• Longueur tige rigide: 153mm• Longueur tige flexible: 457mm• Fonction autozéro: Magnétique• Tension d’alimentation: 10-30Vdc• Indice de protection: IP66

Transducteur de pression de Melt avec remplissage à NaK• Signal de sortie: 4...20 mA• Configuration: Tige rigide + flexible• Connecteur: 6 pôles• Classe de précision: 0.5% P.E.• Gamme de mesure: 1000 bar• Filetage: 1/2 - 20 UNF• Longueur de tige rigide: 153 mm• Longueur de tige flexible: 457 mm• Membrane à contact: 15-5 PH (400°C*)• Auto-zéro: Magnétique• Indice de protection: IP65• Série: KE

Transducteur de pression de Melt• Signal de sortie: 3.33 mV/V• Configuration: Tige rigide • Connecteur: 6 broches• Classe de précision: 0.5% P.E . • Plage de mesure: 1000 bars• Filetage: M18 x 1.5• Longueur de tige rigide: 153 mm (6”)• Longueur de tige flexible: -• Série: M3
