Capteur de pression 0 .. 400(réglé 315) bar, 0-10V, G 1/2 B EN 837-1

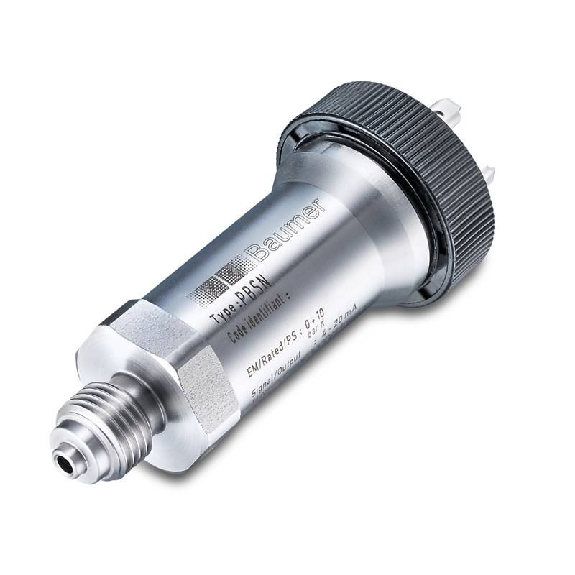

Transmetteur de pression pour les applications industrielles• Programmation externe du zéro et du gain avec le FlexProgrammer 9701• Matériau du boîtier: Acier inoxydable AISI 304L, 1.4301• Précision: 0.7 %• Unité de pression: Bar• Etendue de mesure et unité: 0 .. . 250 bar• Type de pression: Relative• Signal de sortie: 4 .. . 20 mA• Raccordement de sortie: DIN 43650, 4 broches• Raccord process: G ½ B EN 837• Matériau du raccord process: Acier inoxydable AISI 316L, 1.4404• Joint: EPDM• Réglage de l'échelle de mesure: Sans réglage de l'échelle de mesure

Caractéristiques Milieu Liquide, gazeux Type de pression Vide et plage de mesure ± Unité de pression bar Plage de mesure –1 bar ... 1,5 bar –14,5 psi ... 22 psi Température de process –20 °C ... +85 °C Puissance apparente max. RA 4 mA ... 20 mA (RA ≤ 0,5 kohms) 0 V ... 10 V, 3 conducteurs (RA > 10 kohms) Calibrage du point zéro Max. + 3 % de la plage Signal de sortie IO-Link/PNP/NPN + PNP/NPN Boîtier pivotant Écran/boîtier avec raccordement électrique : 330° Boîtier/raccord de processus : 320 ° Écran Afficheur LED 14 segments, rouge, 4 chiffres, hauteur des chiffres 9 mm, rotation électronique à 180° Mise à jour : 1.000, 500, 200, 100 ms (programmable) Mécanique/électronique Raccord process G ½ B noyable Matériaux en contact avec la matière Raccord de pression : inox 316L Capteur de pression : inox 316L (à partir de 0 bar ... 10 bars rel. inox 13-8 PH) Liquide de transmission interne Huile synthétique (uniquement pour les plages de mesure < 0 bar à 10 bar et ≤ 0 bar abs à 25 bar abs) Alésage du canal Membrane affleurante Matériau du boîtier Partie inférieure : acier inoxydable 304, tête en plastique : PC + ABS, clavier : TPE-E, vitre afficheur : PC Mode de raccordement Connecteur mâle cylindrique M12 x 1, 4 pôles Tension d'alimentation 15 V DC ... 35 V DC Consommation 45 mA (configurations sans sortie analogique) 70 mA (configurations avec sortie analogique) Absorption de courant totale 600 mA max. (courant de commutation compris) Sécurité électrique Classe de protection : III Protection contre les surtensions : 40 V CC Protection contre les courts-circuits : QA, Q1, Q2 vers M Protection contre l'inversion de polarité : L+ contre M Tension d'isolement 500 V DC Conformité CE Directive CEM : 2014/30 / UE (EN 61326-1 :2013 ; EN 61326-2-3 :2013), Directive concernant les équipements sous pression : 2014/68 / UE, Substances dangereuses (RoHS) : 2011/65 / UE (EN 50581 :2012) Poids du capteur Env. 220 g Joint Joint NBR installé, joint FPM/FKM fourni Indice de protection IP67 1) Classe de protection III ✔ MTTF 104 années

Capteur de pression• Type de pression: Vide et plage de mesure ±• Plage de mesure: –1 bar .. . 9 bar• Précision: max . ± 0,5 % de la plage• Non-linéarité: max . ± 0,2 %, de la plage (Best Fit Straight Line, BFSL) selon CEI 61298-2• Raccord process: G ¼ intérieur• Alésage du canal: Standard• Température de process: –30 °C .. . +100 °C• Joint: Sans joint• Signal de sortie: 4 mA .. . 20 mA, 2 conducteurs• Mode de raccordement: Connecteur cylindrique M12 x 1, 4 pôles, IP67• Particularité: Sans• Série: PFT

Capteur de pression de la série DP0• Basse pression, -1 à 1 bar• Sortie: PNP• Connecteur de pression avec filetage M5 femelle• Câble de connection 2m (CN-14A-C2) inclus

Capteur de pression• Milieu: Liquide, gazeux• Type de pression: Pression relative• Plage de mesure: 0 bar .. . 40 bar, 0 psi .. . 580 psi• Précision: max . ± 0,5 % de la plage• Raccord process: ¼'' NPT• Alésage du canal: 3,5 mm, Standard• Température de process: –20 °C .. . +85 °C• Joint: Sans joint• Signal de sortie: IO-Link/PNP/NPN + PNP/NPN• Mode de raccordement: Connecteur cylindrique M12 x 1, 4 pôles, IP67• Tension d'alimentation: 15-35Vdc• Température ambiante: –20 °C .. . +80 °C• Série: PBS plus

Capteur de pression différentielle type CP112-AO . Boîtier ABS V0 IP65 avec système de montage simplifié . Afficheur 10 digits . Gamme -1000 à 1000 Pa . Sortie 4-20 ou 0-10V . Alimentation 24 Vdc ou 24 Vac . En option : logiciel de configuration LCC-S.
