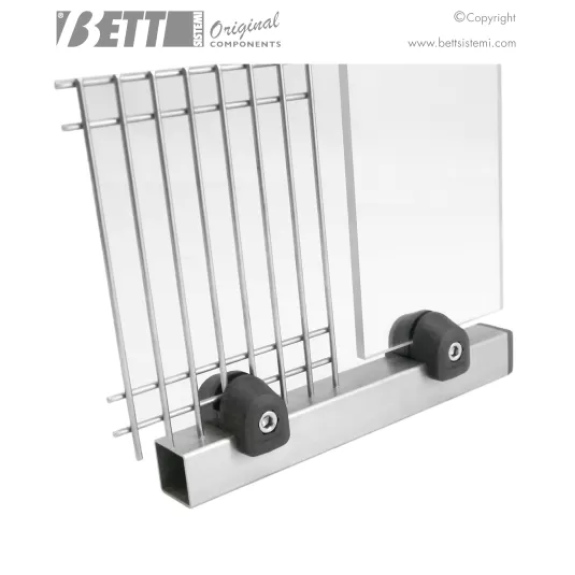

BRIDE POUR MAILLES ET PANNEAUX POUR TUBE 25X25

Bride

Bride de montage Description: Adaptateur à bride, adaptation d'attache de centrage de bride de serrage 36 mm sur bride synchro 100 mm avec attache de centrage 60 mm, aluminium Matériau: Aluminium

Bride de montage Description: Pièce en T DN40, filetage Rp1 1/2 pour T-Easic FTS

Emploi: connection de barres tréfilées rondes; adapté pour des applications exposées aux chocs accidentels . Version adaptée aux tige fabriquées par l'utilisateur . Fourniture: n.1 connecteur en aluminium; n.1 vis à tête cylindrique UNI 5931 et n.1 écrou hexagonal en acier zingué . Caractéristiques: offre une plus grande surface d'appui et une plus grande longueur d'insertion de la barre . Couple de serrage: 10 Nm (M6) . Avertissement: si on utilise un tube rond commercial Ø 12, vérifier que la tolérance corresponde à celle de notre article 2012 (+0,1/-0,05).

Emploi: blocage de panneaux de différentes épaisseurs . La distance de 7.5 mm du panneau, par rapport au tube, permet de laver la protection . A monter sur profilé 25x25 . Fourniture: n.2 demi-pinces en polyamide renforcé noir RAL9005, n.1 vis à tête cylindrique M6x30 et 1 écrou M6 en acier inox AISI 304.

Emploi: pour le serrage de panneaux de différentes épaisseurs . Fourniture: n.1 bloc en polyamide renforcé gris RAL7016, n.1 écrou hexagonal M6, n.1 vis à tête cylindrique bombée M6x16 et n.2 vis à tête cylindrique M4x10 en acier inox AISI 304.
