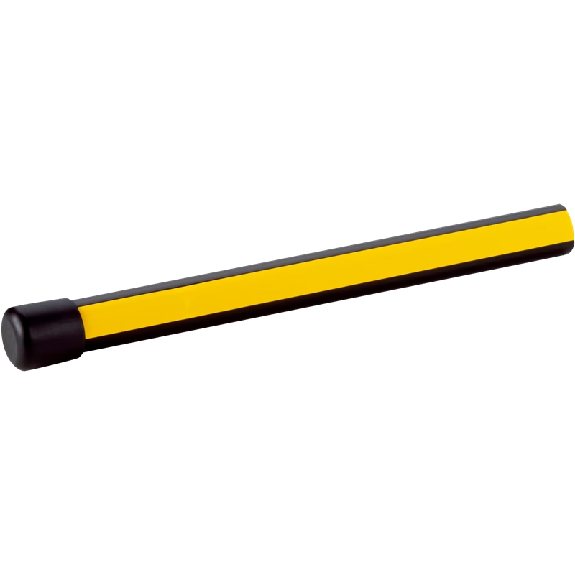

Bras dinhibition (muting), court - SIC2111924

Capteur photoélectrique de sécurité monofaisceau Format: Cylindrique fileté, M18 x 1, faisceau radial Principe du capteur: Barrière Principe de détection: Récepteur Portée Sn: 5 m (ExG=2) Lumière: LED, Lumière rouge Sortie de commutation: Totem-pole Unité de commande à utiliser: SBCR03 Raccordement: Connecteur mâle M12, 4 pôles Tension d'alimentation: 10-30Vdc Matériau du boîtier: Métallique Dimensions (diamètre x longueur): M18 x 107.6 mm Indice de protection: IP67 (EN 60529) Température de service: 20 °C .. . +55 °C Homologations: CE, TÜV Sécurité: Type 4, PL e, SIL 3, SILCL 3 Série: SH

Barrière de passage Pièce du système: Récepteur Portée: 0,3 2 m Réglage: Potentiomètre Hauteur contrôlée: 90 mm Écartement des faisceaux: 10 mm Objet minimum détectable: Ø5 mm Nombre de faisceaux: 10 Source d'émission: LED, Lumière infrarouge Sortie de commutation: NPN + PNP Type de commutation: Contact à fermeture (NO) Temps de réponse: 500 µs Fréquence de commutation: 180 Hz Raccordement: Connecteur mâle M12-A, 4 pôles Tension d'alimentation: 10 - 26Vdc Dimensions: 45 mm x 145 mm x 20 mm Matériau du boîtier: PBT Indice de protection: IP67 (EN 60529) Température de fonctionnement: 0°C+ 50° C (sans givrage) Homologations: CE, cULus Accessoires fournis: 2 écrous M18x1 - 1 clé de réglage - 1 équerre à 90° Série: BX10

Colonne de miroirs et d'appareils Modèle: Colonnes à miroirs avec 4 miroirs individuels ajustables maximum Convient pour: Barrières de sécurité multifaisceaux Convient au nombre de faisceaux: 2 Hauteur de colonne: 985 mm Hauteur du premier faisceau au-dessus du sol: 400 mm Type de renvoi: Vertical(e)

Colonne de miroirs et d'appareils Modèle: Colonnes à miroirs avec 4 miroirs individuels ajustables maximum Convient pour: Barrières de sécurité multifaisceaux Convient au nombre de faisceaux: 3 Hauteur de colonne: 1.185 mm Hauteur du premier faisceau au-dessus du sol: 300 mm Type de renvoi: Horizontal

Rideau d'automatisation commutable Principe du capteur: Émetteur / récepteur Plus petit objet détectable (MDO): Faisceau parallèle, 45 mm Portée de travail: 1,5 m Entraxe des faisceaux: 40 mm Sortie de lumière optique: Flat Stabilisateur en aluminium: Avec stabilisateur Hauteur de détection: 280 mm Source d'émission: Lumière infrarouge Sortie de commutation: PNP Temps de réponse: 19 ms Raccordement: Câble avec connecteur mâle M8, 4 pôles Tension d'alimentation Uv: CC24 V, ± 20 % Dimensions (l x H x P): 36,5 mm x 352,4 mm x 12,4 mm Indice de protection: IP65 Température de fonctionnement: 25 °C .. . +55 °C Série: SLG

SH4-4-1200-B-5 = SH4 BASE Res=Body H=1200mm Rec.Connector=5poles

Rideau d'automatisation commutable Version: Fermé Entraxe des faisceaux: 4 mm Zone de détection (l x H): 250 mm x 200 mm Sortie de commutation: PNP, NPN Temps de réponse: < 0,1 ms Raccordement: Connecteur mâle M12, 4 pôles Tension d'alimentation Uv: 18-30Vdc Matériau du boîtier: Aluminium verni Indice de protection: IP65 Température de fonctionnement: 0 °C .. . +60 °C Série: FLG

Barrage immatériel de sécurité Type: Type 4 Variante deTec: deTec4 Pièce du système: Émetteur Résolution: 30 mm Portée: 30 m Hauteur du champ de protection: 2.100 mm Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles) Connecteur d'extension: Dépend du connecteur système (sans connexion dextension ou avec connecteur femelle M12, 5 pôles) Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V) Indice de protection: IP65, IP67 Température de service: 30 °C .. . +55 °C Domaine d'utilisation: Environnement industriel standard Compris dans la livraison: Émetteur Série: deTec4

Rideau d'automatisation commutable Distance de commutation, faisceau parallèle (recommandé): 440 mm .. . 3.500 mm, variante standard Entraxe des faisceaux: 25 mm Sortie de lumière optique: Flat Hauteur de détection: 2.000 mm Réglage par défaut, fonction faisceau: Faisceau parallèle Réglage par défaut : broche 2 (MF): Entrée dapprentissage Réglage par défaut : broche 4 (OUT): Détection dobjet sortie = HIGH Réglage par défaut, IO-Link (données de processus): QL/Qint Status, System status, Beam status Réglage par défaut, apprentissage (préréglage): Auto-apprentissage Sortie numérique: Push-pull : PNP/NPN (x2) Raccordement: Câble avec connecteur mâle M12, 4 pôles, 150 mm, PVC Indice de protection; IP65, IP67 Température de fonctionnement: 25 °C .. . +55 °C Série SLG-2

SH4-14-1500-C-5-5 = SH4 CASCADE Res=14mm H=1500mm Rec.Connectors=5poles+5poles

SH4-14-1350-A-12 = SH4 ADVANCED Res=14mm H=1350mm Rec.Connector=12poles

SH4-14-1800-SM-8-5 = SH4 STANDARD MUTING Res=14mm H=1800mm Rec.Connectors=8poles+5 poles

SH4-14-2250-B-5 = SH4 BASE Res=14mm H=2250mm Rec.Connector=5poles

Rideau d'automatisation mesurant Version dappareil: Régulation de bord Principe du capteur: Émetteur / récepteur Entraxe des faisceaux: 5 mm Portée de travail: 2,5 m Largeur de champ de mesure totale: 2.545 mm Largeur de champ de mesure détail (côté raccordement/moyenne zone/tête): 895 mm / 755 mm / 895 mm Source d'émission: LED, lumière infrarouge Interface de communication détail: IO-Link (V1.1), Analogique (courant) Entrées/sorties: 1 x analogiques + 3 x Q (IO-Link) Sortie de commutation: Push-pull : PNP/NPN Option: Aucune Caractéristique logicielle (réglage par défaut : voir données/caractéristiques techniques): 01 Tension d'alimentation Uv: CC 19,2 V .. . 28,8 V Dimensions (l x H x P): 34 mm x 2.629,4 mm x 30,6 mm Matériau du boîtier: Aluminium Indice de protection: IP65, IP67 Température de fonctionnement: 30 °C .. . +55 °C Série: MLG-2 WebChecker
