Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Récepteur • Émetteur compatible 1211450 • Résolution 14 mm • Portée 10 m • Hauteur du champ de protection 300 mm • Temps de réponse 11 ms • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison : Récepteur Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Puissance absorbée typique 1,92 W (DC) • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27)

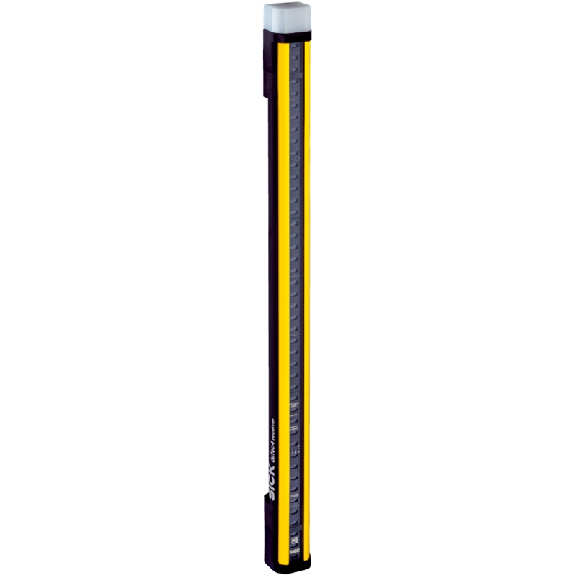

Barrière sécurité T4 (R) H=1500mm Rés=30mm P=30m LED
Paiement sécurisé
Virement bancaire
Informations de livraison
10 articles en stock
Livraison standard entre le 02/01 et le 04/01
Vendu et expédié par
La barrière immatérielle de sécurité Sick est un équipement essentiel pour assurer la protection dans un environnement industriel standard. Conçue pour offrir une sécurité optimale, elle garantit une surveillance efficace grâce à ses caractéristiques avancées.
- Type: Type 4
- Variante deTec: deTec4
- Domaine d'utilisation: Environnement industriel standard
- Résolution: 30 mm
- Portée: 30 m
- Hauteur du champ de protection: 1.500 mm
- Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)
- Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)
- Embout à LED de visualisation intégrée: Oui
- Tension d'alimentation: 24Vdc (19,2 V - 28,8 V)
- Indice de protection: IP65, IP67
- Température de service: -30 °C - +55 °C
- Compris dans la livraison: Récepteur, Bâton test
- Série: deTec4
La barrière sécurité T4 de Sick est un gage de fiabilité et de performance pour la protection des opérateurs et des équipements. Sa conception robuste et ses fonctionnalités avancées en font un choix idéal pour les environnements industriels exigeants.
Caractéristiques
- Nom/numéro du modèle
- C4P-EA15031D00
- Référence DirectIndustry
- 0004944770
Description
La barrière immatérielle de sécurité Sick est un équipement essentiel pour assurer la protection dans un environnement industriel standard. Conçue pour offrir une sécurité optimale, elle garantit une surveillance efficace grâce à ses caractéristiques avancées.
- Type: Type 4
- Variante deTec: deTec4
- Domaine d'utilisation: Environnement industriel standard
- Résolution: 30 mm
- Portée: 30 m
- Hauteur du champ de protection: 1.500 mm
- Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)
- Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)
- Embout à LED de visualisation intégrée: Oui
- Tension d'alimentation: 24Vdc (19,2 V - 28,8 V)
- Indice de protection: IP65, IP67
- Température de service: -30 °C - +55 °C
- Compris dans la livraison: Récepteur, Bâton test
- Série: deTec4
La barrière sécurité T4 de Sick est un gage de fiabilité et de performance pour la protection des opérateurs et des équipements. Sa conception robuste et ses fonctionnalités avancées en font un choix idéal pour les environnements industriels exigeants.
Documentation technique
