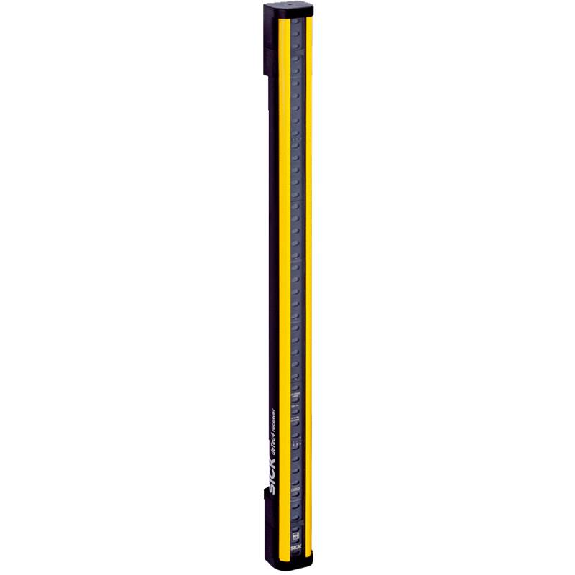

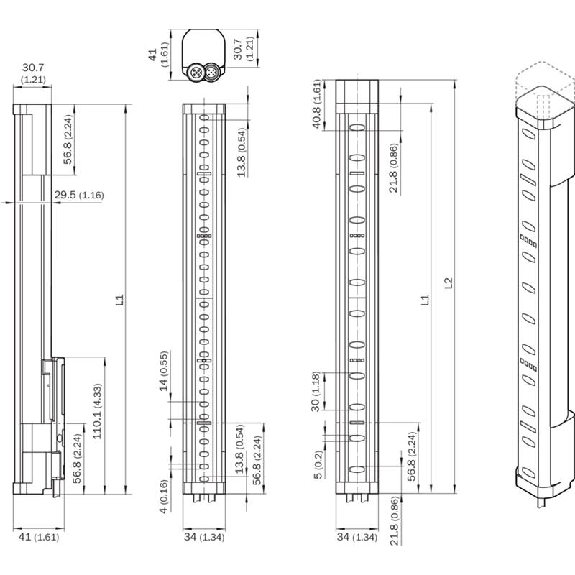

Barrière sécurité T4 (R) H=0300mm Rés=14mm P=2,5m

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Récepteur • Émetteur compatible 1211450 • Résolution 14 mm • Portée 10 m • Hauteur du champ de protection 300 mm • Temps de réponse 11 ms • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison : Récepteur Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Puissance absorbée typique 1,92 W (DC) • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27)

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4• Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 14 mm• Portée: 20 m• Hauteur du champ de protection: 300 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Embout à LED de visualisation intégrée: oui• Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V)• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C• Compris dans la livraison: Récepteur, Bâton test• Série: deTec4

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4• Pièce du système: Émetteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 14 mm• Portée: 2,5 m• Hauteur du champ de protection: 300 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V)• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C• Compris dans la livraison: Émetteur• Série: deTec4

Barrage immatériel de sécurité• Variante deTec: deTec4 Core• Niveau de sécurité: Type 4, PL e, SIL3, SILCL3 • Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 300 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Compris dans la livraison: Récepteur, Bâton test• Série: deTec4 Core

Barrage immatériel de sécurité • Niveau de sécurité: Type 4, PL e, SIL3, SILCL3 • Variante deTec: deTec4 Core • Pièce du système: Émetteur • Résolution: 14 mm • Portée: 10 m • Hauteur du champ de protection: 300 mm • Raccordement du système: Connecteur mâle M12, 5 pôles • Indice de protection: IP65, IP67 • Domaine d'utilisation: Environnement industriel standard • Compris dans la livraison: Émetteur • Série: deTec4 Core

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4 Core IP69K• Pièce du système: Récepteur• Domaine d'utilisation: Zones avec nettoyage haute pression (hygiène, alimentaire)• Résolution: 14 mm• Portée: 8,5 m• Hauteur du champ de protection: 300 mm• Raccordement du système: Câble de raccordement, 15 m, extrémité de câble libre, 5 fils• Indice de protection: IP65, IP66, IP67, IP69K• Compris dans la livraison: Récepteur en boîtier de protection IP69K avec câble de raccordement, 15 m, Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité, Consigne de sécurité, notice de montage, Notice d’instruction à télécharger• Série: deTec4 Core IP69K

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4• Pièce du système: Émetteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 14 mm• Portée: 20 m• Hauteur du champ de protection: 300 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V)• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C• Compris dans la livraison: Émetteur• Série: deTec4

Barrage immatériel de sécurité• Variante deTec: deTec4 Ex II 3GD• Niveau de sécurité: Type 4, PL e, SIL3, SILCL3• Pièce du système: Récepteur• Résolution: 14 mm• Portée: 20 m• Hauteur du champ de protection: 300 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Homologations Ex: Ex II 3G/3D• Indice de protection: IP65• Contenu de la livraison: Récepteur, Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité, autocollants « Remarques pour la protection Ex », Consigne de sécurité, notice de montage, Notice d’instruction à télécharger• Domaine d'utilisation: Zones explosibles• Série: deTec

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4• Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 14 mm• Portée: 20 m• Hauteur du champ de protection: 1.200 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V)• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C• Compris dans la livraison: Récepteur, Bâton test• Série: deTec4

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4• Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 30 mm• Portée: 30 m• Hauteur du champ de protection: 300 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V)• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C• Compris dans la livraison: Récepteur, Bâton test• Série: deTec4

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4• Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 14 mm• Portée: 20 m• Hauteur du champ de protection: 1.800 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V)• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C• Compris dans la livraison: Récepteur, Bâton test• Série: deTec4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin2 comme appareil autonome• Type de fixation: Fixation O-Fix• Portée: 8 m• Résolution: 14 mm• Hauteur du champ de protection: 300 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin2

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome• Type de fixation: Fixation O-Fix• Portée: 5 m• Résolution: 14 mm• Hauteur du champ de protection: 300 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrière immatérielle de sécurité, Émetteur/récepteur, Type 4, Résolution : 14 mm (protection des doigts), Hauteur du champ de protection : 300 mm, Temps de réponse : 15 ms, Portée : 0,2...6 m, Nombre de faisceaux : 32, Sorties : 2 x OSSD PNP, PL/catégorie (ISO13849-1) : PL e/cat. 4, SIL (IEC 61508) : SIL 3, Affichage : statut/diagnostic, Fonctions : remise à zéro automatique, Tension d'alimentation : 24 V DC (+/- 20 %), Courant de sortie max : 0,5 A, Raccordement : fiche M12 (récepteur 4 pôles/émetteur 4 pôles), Accessoires de montage inclus

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4• Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 14 mm• Portée: 20 m• Hauteur du champ de protection: 600 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V)• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C• Compris dans la livraison: Récepteur, Bâton test• Série: deTec4
