Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Set • Résolution 30 mm • Portée 15 m • Hauteur du champ de protection 1.800 mm • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Émetteur Récepteur 4 supports FlexFix 4 fixations QuickFix 2 câbles de raccordement, 5 m Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Relais de sécurité RLY3-OSSD2 Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations • Longueur d'onde 850 nm • Type de lumière Proche infrarouge (NIR), invisible Informations douanières • Poids: 0.999 Kilogrammes • Poids net: 0.999 Kilogrammes
Barrière sécurité T4 H=1800mm Rés=14mm P=10m Version PACK
Paiement sécurisé
Virement bancaire
Informations de livraison
2 articles en stock
Livraison standard entre le 25/05 et le 27/05
Vendu et expédié par
Barrière sécurité T4 H=1800mm Rés=14mm P=10m Version PACK
Dans un environnement industriel standard, la barrière immatérielle de sécurité T4 de la marque Sick est un choix fiable et performant. Avec une résolution de 14 mm et une portée de 10 m, elle offre une protection optimale pour vos opérations.
La hauteur du champ de protection de 1.800 mm garantit une couverture complète, sans zone blanche, pour une sécurité maximale. Grâce à la synchronisation optique, la barrière immatérielle fonctionne de manière précise et efficace.

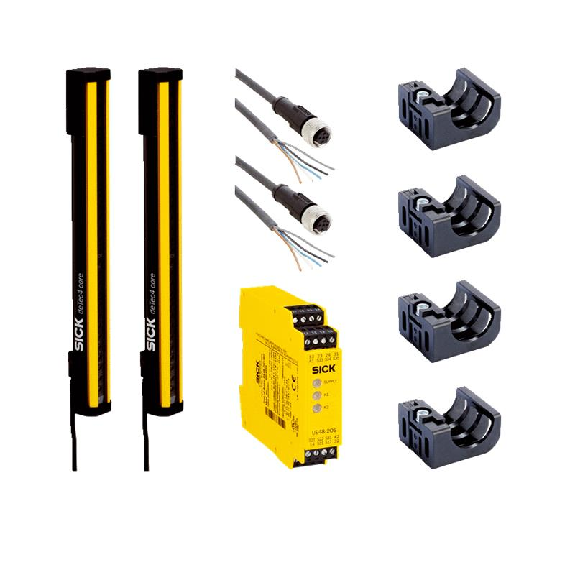

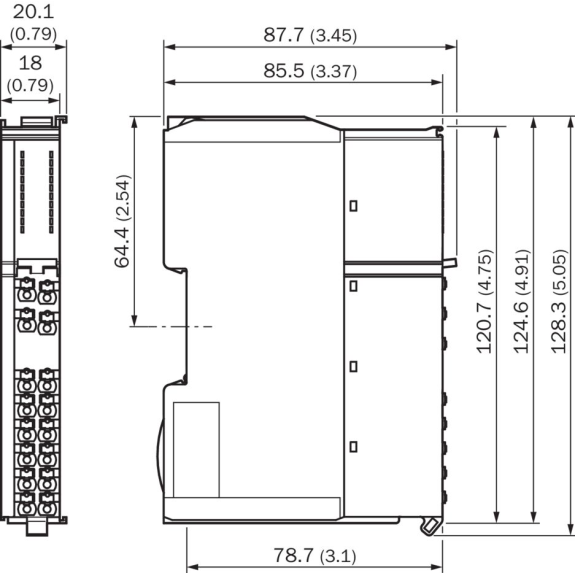

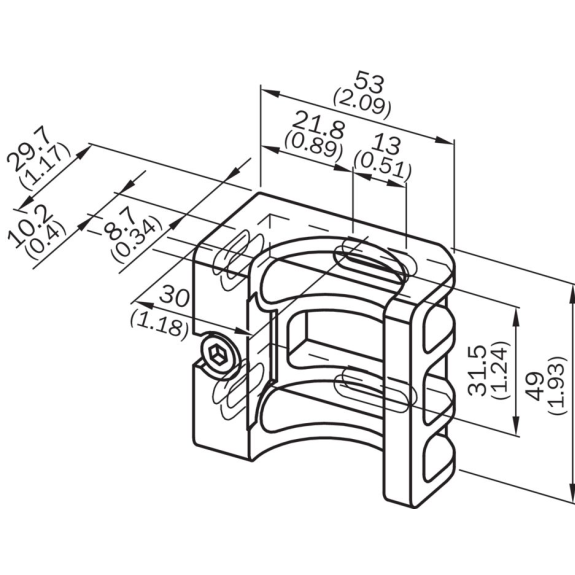

Le pack comprend tout ce dont vous avez besoin pour une installation facile et rapide. Il comprend l'émetteur, le récepteur, 4 supports FlexFix, 4 fixations QuickFix, 2 câbles de raccordement de 5 m, un bâton test correspondant à la résolution de la barrière immatérielle, un relais de sécurité RLY3-OSSD2, une consigne de sécurité, une notice de montage et une notice d'instruction à télécharger.
Cette barrière immatérielle de sécurité répond aux normes les plus strictes en matière de sécurité industrielle. Elle est de type 4 (CEI 61496-1), avec un niveau d'intégrité de la sécurité SIL3 (CEI 61508), une catégorie 4 (ISO 13849-1) et un niveau de performance PL e (ISO 13849-1). Avec une probabilité moyenne d'une défaillance dangereuse par heure (PFHD) de 3,7 x 10-9 et une durée d'utilisation (TM) de 20 années, vous pouvez avoir confiance en sa fiabilité. De plus, en cas de défaut, au moins une OSSD est à l'état INACTIF, assurant ainsi un état sécurisé.
Cette barrière immatérielle offre plusieurs fonctions pratiques. Elle dispose d'un mode protection et d'une mesure automatique de la largeur du champ de protection, pour une utilisation simplifiée et une sécurité accrue.

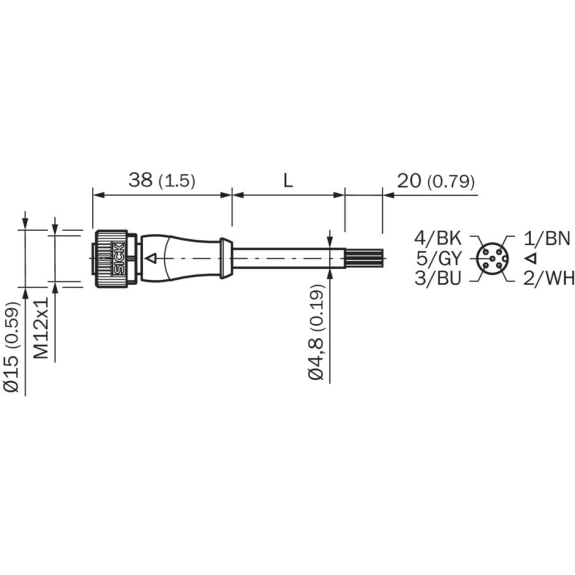

Les interfaces de cette barrière immatérielle sont également bien pensées. Le raccordement du système se fait via un connecteur mâle M12 à 5 pôles, avec un câble de 150 mm de long et un diamètre de câble de 4,3 mm. Le rayon de courbure du câble est supérieur à 12 fois le diamètre de câble en position fixe et supérieur à 15 fois le diamètre de câble en mouvement. Les éléments d'affichage sont des LEDs, offrant une visibilité claire.
En termes de caractéristiques électriques, cette barrière immatérielle est de classe de protection III (IEC 61140) et fonctionne avec une tension d'alimentation UV de 24 V DC (19,2 V ... 28,8 V). L'ondulation résiduelle est inférieure ou égale à 10 %. Les sorties de sécurité (OSSD) sont de type 2 PNP à semi-conducteurs, protégées contre les courts-circuits, avec une surveillance des courts-circuits transversaux. L'état ACTIF a une tension de commutation à l'état HIGH de 24 V CC (UV – 2,25 V CC ... UV), tandis que l'état INACTIF a une tension de commutation à l'état LOW inférieure ou égale à 2 V DC. La capacité de charge de chaque OSSD est inférieure ou égale à 300 mA.

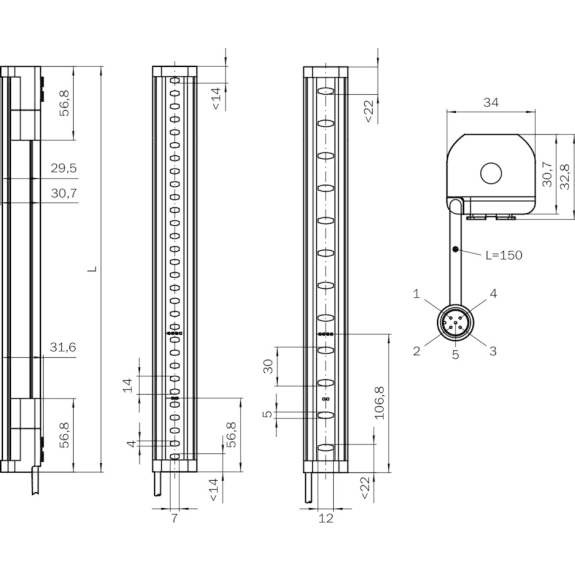

Au niveau des caractéristiques mécaniques, cette barrière immatérielle a des dimensions spécifiées dans le plan coté et est fabriquée en profil en aluminium extrudé, garantissant à la fois solidité et légèreté.
Cette barrière immatérielle est conçue pour résister à des conditions ambiantes difficiles. Elle a un indice de protection IP65 et IP67, ce qui la rend étanche à la poussière et à l'eau. Elle peut fonctionner dans une plage de température allant de -30 °C à +55 °C et peut être stockée dans une plage de température allant de -30 °C à +70 °C. Elle supporte une humidité de l'air de 15 % à 95 %, sans condensation. Elle est également résistante aux vibrations jusqu'à 5 g, de 10 Hz à 55 Hz, et aux chocs jusqu'à 10 g, sur une durée de 16 ms.
Enfin, cette barrière immatérielle utilise une longueur d'onde de 850 nm et émet une lumière proche infrarouge (NIR) invisible.
La barrière immatérielle de sécurité T4 de la marque Sick est un choix idéal pour assurer la sécurité dans votre environnement industriel. Avec ses caractéristiques techniques avancées, sa facilité d'installation et son niveau de performance élevé, elle répondra à vos besoins les plus exigeants.
Informations douanières :
- Poids : 0.999 Kilogrammes
- Poids net : 0.999 Kilogrammes
Marque : Sick
Catégorie : barrière immatérielle
Caractéristiques
- Niveau de protection
- IP67
- Portée (m)
- 10
- Référence technique
- deTec4 Core Set 14/1800
- Fonction
- de sécurité
- Référence DirectIndustry
- 0004946258
Description
Barrière sécurité T4 H=1800mm Rés=14mm P=10m Version PACK
Dans un environnement industriel standard, la barrière immatérielle de sécurité T4 de la marque Sick est un choix fiable et performant. Avec une résolution de 14 mm et une portée de 10 m, elle offre une protection optimale pour vos opérations.
La hauteur du champ de protection de 1.800 mm garantit une couverture complète, sans zone blanche, pour une sécurité maximale. Grâce à la synchronisation optique, la barrière immatérielle fonctionne de manière précise et efficace.
Le pack comprend tout ce dont vous avez besoin pour une installation facile et rapide. Il comprend l'émetteur, le récepteur, 4 supports FlexFix, 4 fixations QuickFix, 2 câbles de raccordement de 5 m, un bâton test correspondant à la résolution de la barrière immatérielle, un relais de sécurité RLY3-OSSD2, une consigne de sécurité, une notice de montage et une notice d'instruction à télécharger.
Cette barrière immatérielle de sécurité répond aux normes les plus strictes en matière de sécurité industrielle. Elle est de type 4 (CEI 61496-1), avec un niveau d'intégrité de la sécurité SIL3 (CEI 61508), une catégorie 4 (ISO 13849-1) et un niveau de performance PL e (ISO 13849-1). Avec une probabilité moyenne d'une défaillance dangereuse par heure (PFHD) de 3,7 x 10-9 et une durée d'utilisation (TM) de 20 années, vous pouvez avoir confiance en sa fiabilité. De plus, en cas de défaut, au moins une OSSD est à l'état INACTIF, assurant ainsi un état sécurisé.
Cette barrière immatérielle offre plusieurs fonctions pratiques. Elle dispose d'un mode protection et d'une mesure automatique de la largeur du champ de protection, pour une utilisation simplifiée et une sécurité accrue.
Les interfaces de cette barrière immatérielle sont également bien pensées. Le raccordement du système se fait via un connecteur mâle M12 à 5 pôles, avec un câble de 150 mm de long et un diamètre de câble de 4,3 mm. Le rayon de courbure du câble est supérieur à 12 fois le diamètre de câble en position fixe et supérieur à 15 fois le diamètre de câble en mouvement. Les éléments d'affichage sont des LEDs, offrant une visibilité claire.
En termes de caractéristiques électriques, cette barrière immatérielle est de classe de protection III (IEC 61140) et fonctionne avec une tension d'alimentation UV de 24 V DC (19,2 V ... 28,8 V). L'ondulation résiduelle est inférieure ou égale à 10 %. Les sorties de sécurité (OSSD) sont de type 2 PNP à semi-conducteurs, protégées contre les courts-circuits, avec une surveillance des courts-circuits transversaux. L'état ACTIF a une tension de commutation à l'état HIGH de 24 V CC (UV – 2,25 V CC ... UV), tandis que l'état INACTIF a une tension de commutation à l'état LOW inférieure ou égale à 2 V DC. La capacité de charge de chaque OSSD est inférieure ou égale à 300 mA.
Au niveau des caractéristiques mécaniques, cette barrière immatérielle a des dimensions spécifiées dans le plan coté et est fabriquée en profil en aluminium extrudé, garantissant à la fois solidité et légèreté.
Cette barrière immatérielle est conçue pour résister à des conditions ambiantes difficiles. Elle a un indice de protection IP65 et IP67, ce qui la rend étanche à la poussière et à l'eau. Elle peut fonctionner dans une plage de température allant de -30 °C à +55 °C et peut être stockée dans une plage de température allant de -30 °C à +70 °C. Elle supporte une humidité de l'air de 15 % à 95 %, sans condensation. Elle est également résistante aux vibrations jusqu'à 5 g, de 10 Hz à 55 Hz, et aux chocs jusqu'à 10 g, sur une durée de 16 ms.
Enfin, cette barrière immatérielle utilise une longueur d'onde de 850 nm et émet une lumière proche infrarouge (NIR) invisible.
La barrière immatérielle de sécurité T4 de la marque Sick est un choix idéal pour assurer la sécurité dans votre environnement industriel. Avec ses caractéristiques techniques avancées, sa facilité d'installation et son niveau de performance élevé, elle répondra à vos besoins les plus exigeants.
Informations douanières :
- Poids : 0.999 Kilogrammes
- Poids net : 0.999 Kilogrammes
Marque : Sick
Catégorie : barrière immatérielle
