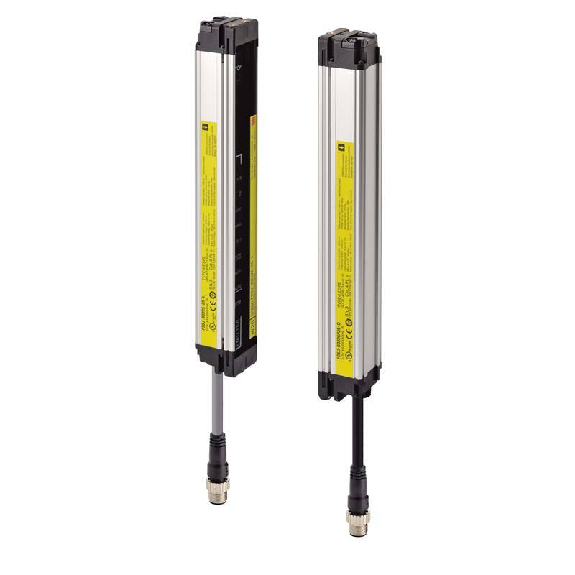

Barrière sécurité T4 (R) H=0300mm Rés=14mm P=10m - Sick
La barrière de sécurité T4 (R) de Sick est spécialement conçue pour une utilisation dans des environnements industriels standard. Elle est idéale pour assurer la protection des opérateurs et des machines dans diverses applications industrielles.
Caractéristiques :
Domaine d'utilisation : Environnement industriel standard
Pièce du système : Récepteur
Émetteur compatible : 1211450
Résolution : 14 mm
Portée : 10 m
Hauteur du champ de protection : 300 mm
Temps de réponse : 11 ms
Sans zone blanche : Oui
Synchronisation : Synchronisation optique
La barrière de sécurité T4 (R) est livrée avec les éléments suivants :
Récepteur
Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité
Consigne de sécurité
Notice de montage
Notice d’instruction à télécharger
Grandeurs caractéristiques relatives à la sécurité :
Type : Type 4 (CEI 61496-1)
Niveau d'intégrité de la sécurité : SIL3 (CEI 61508)
Catégorie : Catégorie 4 (ISO 13849-1)
Niveau de performance : PL e (ISO 13849-1)
PFHD (probabilité moyenne d'une défaillance dangereuse par heure) : 3,7 x 10-9
TM (durée d'utilisation) : 20 années (ISO 13849-1)
Etat sécurisé en cas de défaut : Au moins une OSSD est à l'état INACTIF.
Fonctions :
Mode protection : ✔
Mesure automatique de la largeur du champ de protection
Interfaces :
Raccordement du système : Connecteur mâle M12, 5 pôles
Longueur du câble : 150 mm
Diamètre de câble : 4,3 mm
Rayon de courbure du câble en position fixe : > 12 x diamètre de câble
Rayon de courbure du câble en mouvement : > 15 x diamètre de câble
Éléments d'affichage : LEDs
Caractéristiques électriques :
Classe de protection : III (IEC 61140)
Tension d'alimentation UV : 24 V DC (19,2 V ... 28,8 V)
Ondulation résiduelle : ≤ 10 %
Puissance absorbée typique : 1,92 W (DC)
Sorties de sécurité (OSSD) :
Type de sortie : 2 PNP à semi-conducteurs, protégé contre les courts-circuits, surveillance des courts-circuits transversaux
État ACTIF, tension de commutation à l’état HIGH : 24 V CC (UV – 2,25 V CC ... UV)
État INACTIF, tension de commutation à l’état LOW : ≤ 2 V DC
Capacité de charge de chaque OSSD : ≤ 300 mA
Caractéristiques mécaniques :
Dimensions : Voir le plan coté
Matériau du boîtier : Profil en aluminium extrudé
Caractéristiques ambiantes :
Indice de protection : IP65 (CEI 60529), IP67 (CEI 60529)
Température de service : –30 °C ... +55 °C
Température de stockage : –30 °C ... +70 °C
Humidité de l'air : 15 % ... 95 %, sans condensation
Immunité aux vibrations : 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6)
Immunité aux chocs : 10 g, 16 ms (CEI 60068-2-27)
La barrière de sécurité T4 (R) de Sick est un choix fiable et performant pour assurer la sécurité dans votre environnement industriel. Avec sa résolution de 14 mm et sa portée de 10 m, elle offre une protection efficace contre les dangers potentiels. Sa synchronisation optique garantit un fonctionnement précis et fiable.
De plus, la barrière de sécurité T4 (R) est conforme aux normes de sécurité les plus strictes, avec un niveau d'intégrité de la sécurité SIL3 et une catégorie 4 selon la norme ISO 13849-1. Elle offre également une grande durabilité, avec une durée d'utilisation de 20 années.
Facile à installer grâce à sa notice de montage détaillée, la barrière de sécurité T4 (R) est également dotée de fonctionnalités pratiques telles que la mesure automatique de la largeur du champ de protection. Les LEDs d'affichage permettent une visualisation claire de l'état de fonctionnement.
Avec sa classe de protection III et sa tension d'alimentation de 24 V DC, la barrière de sécurité T4 (R) est sûre et fiable. Elle est également résistante aux conditions ambiantes les plus difficiles, avec un indice de protection IP65/IP67 et une plage de température de -30 °C à +55 °C.
Choisissez la barrière de sécurité T4 (R) de Sick pour une protection optimale dans votre environnement industriel. Faites confiance à la qualité et à la fiabilité d'un leader de l'industrie.
