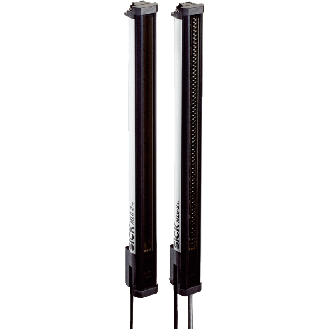

Barrière sécurité T4 (R) H=1800mm Rés=30mm P=15m - Sick
La barrière immatérielle de sécurité T4 de Sick est spécialement conçue pour une utilisation dans des environnements industriels standard. Elle est idéale pour assurer la protection des opérateurs et des machines dans les installations industrielles.
Caractéristiques :
Domaine d'utilisation : Environnement industriel standard
Pièce du système : Récepteur
Émetteur compatible : 1211509
Résolution : 30 mm
Portée : 15 m
Hauteur du champ de protection : 1.800 mm
Temps de réponse : 13 ms
Sans zone blanche : Oui
Synchronisation : Synchronisation optique
Grandeurs caractéristiques relatives à la sécurité :
Type : Type 4 (CEI 61496-1)
Niveau d'intégrité de la sécurité : SIL3 (CEI 61508)
Catégorie : Catégorie 4 (ISO 13849-1)
Niveau de performance : PL e (ISO 13849-1)
PFHD (probabilité moyenne d'une défaillance dangereuse par heure) : 3,7 x 10-9
TM (durée d'utilisation) : 20 années (ISO 13849-1)
Etat sécurisé en cas de défaut : Au moins une OSSD est à l'état INACTIF
Fonctions :
Mode protection : ✔
Mesure automatique de la largeur du champ de protection : ✔
Interfaces :
Raccordement du système : Connecteur mâle M12, 5 pôles
Longueur du câble : 150 mm
Diamètre de câble : 4,3 mm
Rayon de courbure du câble en position fixe : > 12 x diamètre de câble
Rayon de courbure du câble en mouvement : > 15 x diamètre de câble
Éléments d'affichage : LEDs
Caractéristiques électriques :
Classe de protection : III (IEC 61140)
Tension d'alimentation UV : 24 V DC (19,2 V ... 28,8 V)
Ondulation résiduelle : ≤ 10 %
Puissance absorbée typique : 2,59 W (DC)
Sorties de sécurité (OSSD) :
Type de sortie : 2 PNP à semi-conducteurs, protégé contre les courts-circuits, surveillance des courts-circuits transversaux
État ACTIF, tension de commutation à l’état HIGH : 24 V CC (UV – 2,25 V CC ... UV)
État INACTIF, tension de commutation à l’état LOW : ≤ 2 V DC
Capacité de charge de chaque OSSD : ≤ 300 mA
Caractéristiques mécaniques :

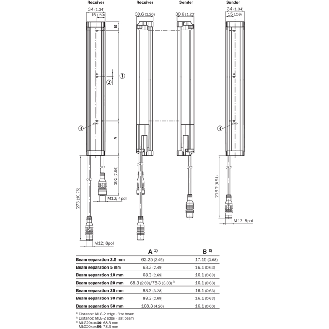

Dimensions : Voir le plan coté
Matériau du boîtier : Profil en aluminium extrudé
Caractéristiques ambiantes :
Indice de protection : IP65 (CEI 60529), IP67 (CEI 60529)
Température de service : –30 °C ... +55 °C
Température de stockage : –30 °C ... +70 °C
Humidité de l'air : 15 % ... 95 %, sans condensation
Immunité aux vibrations : 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6)
Immunité aux chocs : 10 g, 16 ms (CEI 60068-2-27)
Informations douanières :
Poids : 1.785 Kilogrammes
Poids net : 1.785 Kilogrammes
Volume : 8379.0 Centimètres cubes (cm³)
Dimensions : 7.000*7.000*171.000
La barrière sécurité T4 de Sick offre une protection fiable dans les environnements industriels standard. Grâce à sa résolution de 30 mm et à sa portée de 15 m, elle est capable de détecter les obstacles et de réagir rapidement en seulement 13 ms. Son champ de protection d'une hauteur de 1.800 mm assure une sécurité optimale pour les opérateurs et les machines.
Cette barrière immatérielle de sécurité est conforme aux normes internationales les plus strictes, avec une classification de type 4 (CEI 61496-1), un niveau d'intégrité de sécurité SIL3 (CEI 61508) et une catégorie 4 (ISO 13849-1). Elle offre un niveau de performance PL e (ISO 13849-1) et une probabilité moyenne de défaillance dangereuse par heure (PFHD) de 3,7 x 10-9. De plus, elle est équipée de sorties de sécurité (OSSD) qui garantissent un état sécurisé en cas de défaut.
La barrière sécurité T4 dispose de nombreuses fonctionnalités pratiques, telles que le mode protection et la mesure automatique de la largeur du champ de protection. Elle est également facile à installer grâce à son raccordement du système via un connecteur mâle M12 à 5 pôles.
Avec son boîtier en profilé d'aluminium extrudé, cette barrière immatérielle de sécurité est robuste et résistante. Elle offre une protection contre les conditions ambiantes difficiles, avec un indice de protection IP65 et IP67, une plage de température de service de -30 °C à +55 °C, et une immunité aux vibrations et aux chocs.
