Barrière sécurité T4 H=1500mm Rés=14mm P=10m Version PACK

-32%
3 435,01 € TTC5 126,88 €TTC
Quantité

Paiement sécurisé

cb
mastercard
visa

Virement bancaire

Informations de livraison

10 articles en stock

Frais de livraison à partir de :14,40 €TTC

Livraison entre le 02/01 et le 04/01

Vendu et expédié par

Marque : SICK

La barrière de sécurité T4 H=1500mm Rés=14mm P=10m de la marque Sick est un produit idéal pour une utilisation dans un environnement industriel standard. Cette barrière immatérielle est livrée dans une version PACK, comprenant tous les éléments nécessaires pour une installation facile et rapide.

Caractéristiques principales :
  • Domaine d'utilisation : Environnement industriel standard
  • Résolution : 14 mm
  • Portée : 10 m
  • Hauteur du champ de protection : 1.500 mm
  • Sans zone blanche : Oui
  • Synchronisation : Synchronisation optique

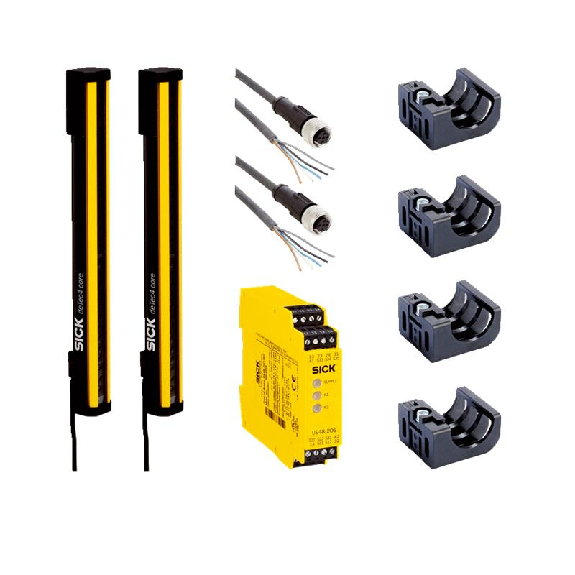

La barrière de sécurité T4 H=1500mm Rés=14mm P=10m est livrée avec un contenu complet, comprenant :

  • Émetteur
  • Récepteur
  • 4 supports FlexFix
  • 4 fixations QuickFix

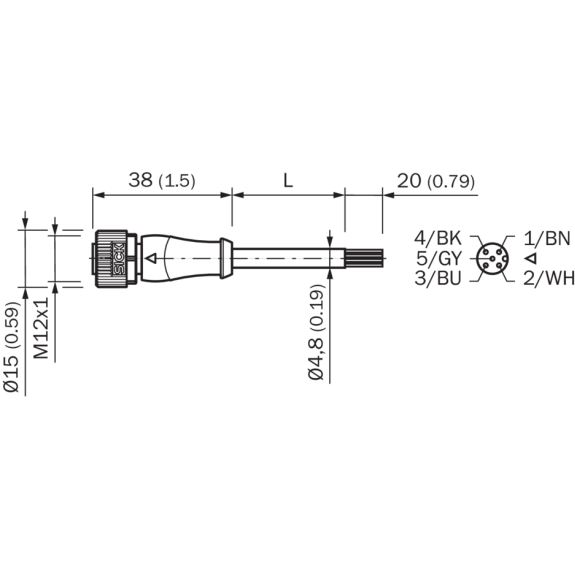

  • 2 câbles de raccordement, 5 m
  • Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité
  • Relais de sécurité RLY3-OSSD2
  • Consigne de sécurité
  • Notice de montage
  • Notice d’instruction à télécharger
Grandeurs caractéristiques relatives à la sécurité :
  • Type : Type 4 (CEI 61496-1)
  • Niveau d'intégrité de la sécurité : SIL3 (CEI 61508)
  • Catégorie : Catégorie 4 (ISO 13849-1)
  • Niveau de performance : PL e (ISO 13849-1)
  • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) : 3,7 x 10-9
  • TM (durée d'utilisation) : 20 années (ISO 13849-1)
  • Etat sécurisé en cas de défaut : Au moins une OSSD est à l'état INACTIF.
Fonctions :
  • Mode protection :
  • Mesure automatique de la largeur du champ de protection :
Interfaces :
  • Raccordement du système : Connecteur mâle M12, 5 pôles
  • Longueur du câble : 150 mm
  • Diamètre de câble : 4,3 mm
  • Rayon de courbure du câble (en position fixe) : > 12 x diamètre de câble
  • Rayon de courbure du câble (en mouvement) : > 15 x diamètre de câble
  • Éléments d'affichage : LEDs
Caractéristiques électriques :
  • Classe de protection : III (IEC 61140)
  • Tension d'alimentation UV : 24 V DC (19,2 V ... 28,8 V)
  • Ondulation résiduelle : ≤ 10 %
  • Sorties de sécurité (OSSD) :
    • Type de sortie : 2 PNP à semi-conducteurs, protégé contre les courts-circuits, surveillance des courts-circuits transversaux 1)
    • État ACTIF, tension de commutation à l’état HIGH : 24 V CC (UV – 2,25 V CC ... UV)
    • État INACTIF, tension de commutation à l’état LOW : ≤ 2 V DC
    • Capacité de charge de chaque OSSD : ≤ 300 mA

1) S'applique aux tensions comprises entre –30 V et +30 V.

Caractéristiques mécaniques :

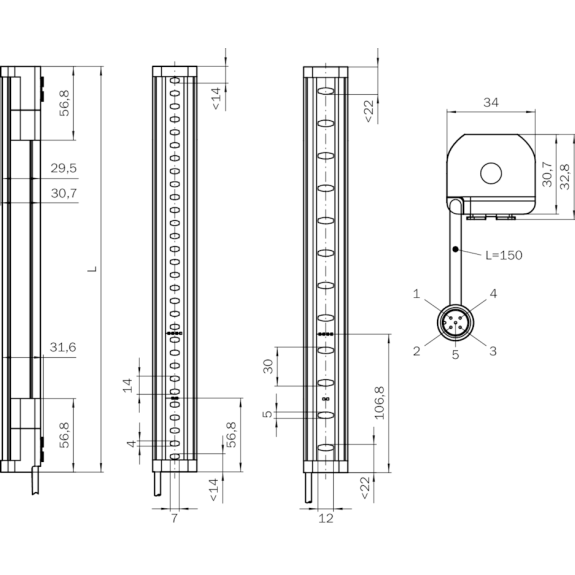

  • Dimensions : Voir le plan coté
  • Matériau du boîtier : Profil en aluminium extrudé
Caractéristiques ambiantes :
  • Indice de protection :
    • IP65 (CEI 60529)
    • IP67 (CEI 60529)
  • Température de service : –30 °C ... +55 °C
  • Température de stockage : –30 °C ... +70 °C
  • Humidité de l'air : 15 % ... 95 %, sans condensation
  • Immunité aux vibrations : 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6)
  • Immunité aux chocs : 10 g, 16 ms (CEI 60068-2-27)
Autres informations :
  • Longueur d'onde : 850 nm
  • Type de lumière : Proche infrarouge (NIR), invisible
Informations douanières :
  • Poids : 0.999 Kilogrammes
  • Poids net : 0.999 Kilogrammes

La barrière de sécurité T4 H=1500mm Rés=14mm P=10m de la marque Sick est un choix fiable et performant pour assurer la sécurité dans votre environnement industriel. Avec ses caractéristiques avancées et sa facilité d'installation, ce produit répondra à tous vos besoins en matière de protection.

Lire la description

Caractéristiques

Niveau de protection
IP67
Portée (m)
10
Fonction
de sécurité
Nom/numéro du modèle
deTec4 Core Set 14/1500
Référence DirectIndustry
0004944989

Description

La barrière de sécurité T4 H=1500mm Rés=14mm P=10m de la marque Sick est un produit idéal pour une utilisation dans un environnement industriel standard. Cette barrière immatérielle est livrée dans une version PACK, comprenant tous les éléments nécessaires pour une installation facile et rapide.

Caractéristiques principales :
  • Domaine d'utilisation : Environnement industriel standard
  • Résolution : 14 mm
  • Portée : 10 m
  • Hauteur du champ de protection : 1.500 mm
  • Sans zone blanche : Oui
  • Synchronisation : Synchronisation optique

La barrière de sécurité T4 H=1500mm Rés=14mm P=10m est livrée avec un contenu complet, comprenant :

  • Émetteur
  • Récepteur

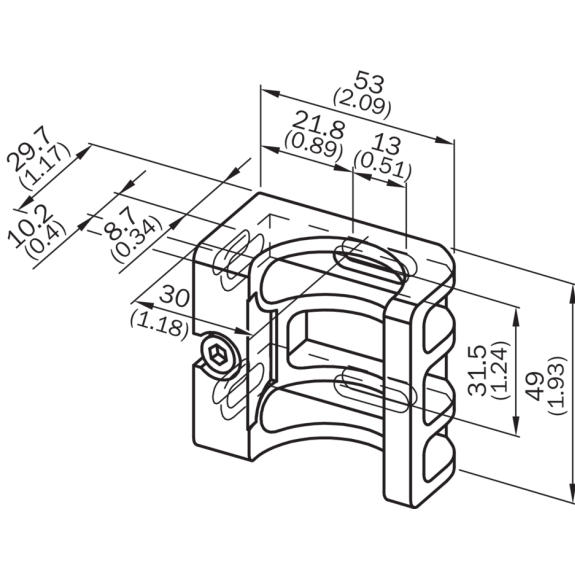

  • 4 supports FlexFix
  • 4 fixations QuickFix
  • 2 câbles de raccordement, 5 m
  • Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité
  • Relais de sécurité RLY3-OSSD2
  • Consigne de sécurité
  • Notice de montage
  • Notice d’instruction à télécharger
Grandeurs caractéristiques relatives à la sécurité :
  • Type : Type 4 (CEI 61496-1)
  • Niveau d'intégrité de la sécurité : SIL3 (CEI 61508)
  • Catégorie : Catégorie 4 (ISO 13849-1)
  • Niveau de performance : PL e (ISO 13849-1)
  • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) : 3,7 x 10-9
  • TM (durée d'utilisation) : 20 années (ISO 13849-1)
  • Etat sécurisé en cas de défaut : Au moins une OSSD est à l'état INACTIF.
Fonctions :
  • Mode protection :
  • Mesure automatique de la largeur du champ de protection :
Interfaces :
  • Raccordement du système : Connecteur mâle M12, 5 pôles
  • Longueur du câble : 150 mm
  • Diamètre de câble : 4,3 mm
  • Rayon de courbure du câble (en position fixe) : > 12 x diamètre de câble
  • Rayon de courbure du câble (en mouvement) : > 15 x diamètre de câble
  • Éléments d'affichage : LEDs
Caractéristiques électriques :
  • Classe de protection : III (IEC 61140)
  • Tension d'alimentation UV : 24 V DC (19,2 V ... 28,8 V)
  • Ondulation résiduelle : ≤ 10 %
  • Sorties de sécurité (OSSD) :
    • Type de sortie : 2 PNP à semi-conducteurs, protégé contre les courts-circuits, surveillance des courts-circuits transversaux 1)
    • État ACTIF, tension de commutation à l’état HIGH : 24 V CC (UV – 2,25 V CC ... UV)
    • État INACTIF, tension de commutation à l’état LOW : ≤ 2 V DC
    • Capacité de charge de chaque OSSD : ≤ 300 mA

1) S'applique aux tensions comprises entre –30 V et +30 V.

Caractéristiques mécaniques :
  • Dimensions : Voir le plan coté
  • Matériau du boîtier : Profil en aluminium extrudé
Caractéristiques ambiantes :
  • Indice de protection :
    • IP65 (CEI 60529)
    • IP67 (CEI 60529)
  • Température de service : –30 °C ... +55 °C
  • Température de stockage : –30 °C ... +70 °C
  • Humidité de l'air : 15 % ... 95 %, sans condensation
  • Immunité aux vibrations : 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6)
  • Immunité aux chocs : 10 g, 16 ms (CEI 60068-2-27)
Autres informations :
  • Longueur d'onde : 850 nm
  • Type de lumière : Proche infrarouge (NIR), invisible
Informations douanières :
  • Poids : 0.999 Kilogrammes
  • Poids net : 0.999 Kilogrammes

La barrière de sécurité T4 H=1500mm Rés=14mm P=10m de la marque Sick est un choix fiable et performant pour assurer la sécurité dans votre environnement industriel. Avec ses caractéristiques avancées et sa facilité d'installation, ce produit répondra à tous vos besoins en matière de protection.
