Barrière sécurité T4 H=0900mm Rés=14mm P=10m Version PACK

Barrière sécurité T4 H=0900mm Rés=14mm P=10m Version PACK

La barrière de sécurité T4 est spécialement conçue pour une utilisation dans des environnements industriels standards. Elle est livrée en version PACK, comprenant tous les éléments nécessaires pour une installation facile et rapide.

Caractéristiques :

• Domaine d'utilisation : Environnement industriel standard
• Pièce du système : Set
• Résolution : 14 mm
• Portée : 10 m
• Hauteur du champ de protection : 900 mm
• Sans zone blanche : Oui
• Synchronisation : Synchronisation optique

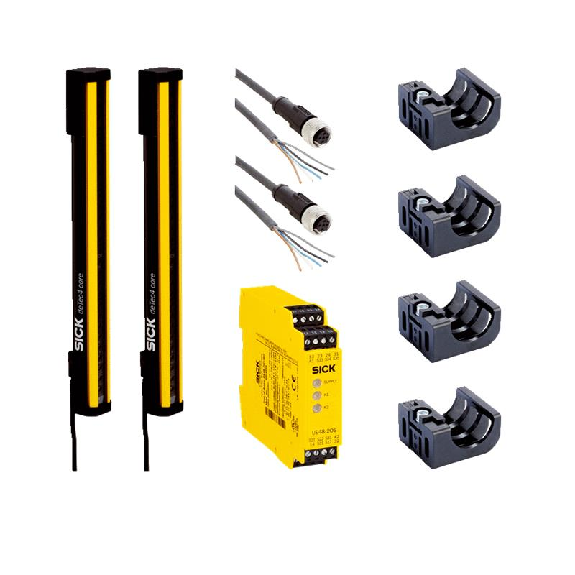

Contenu de la livraison :

• Émetteur
• Récepteur

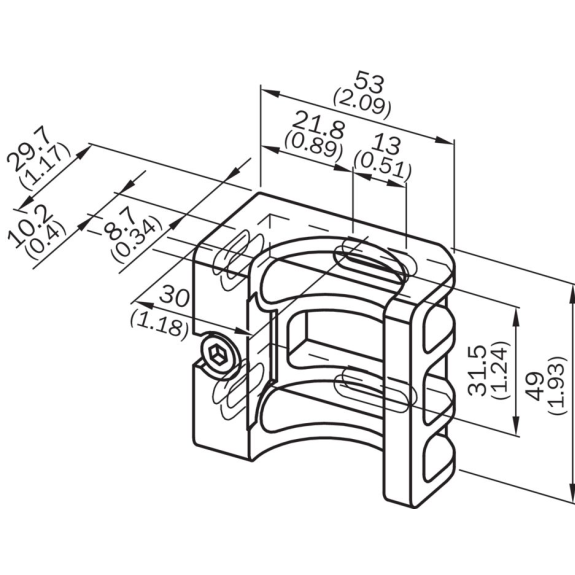

• 4 supports FlexFix
• 4 fixations QuickFix

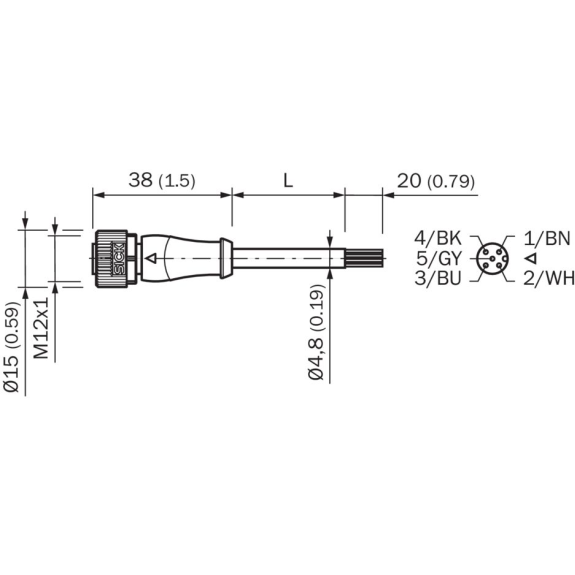

• 2 câbles de raccordement, 5 m
• Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité

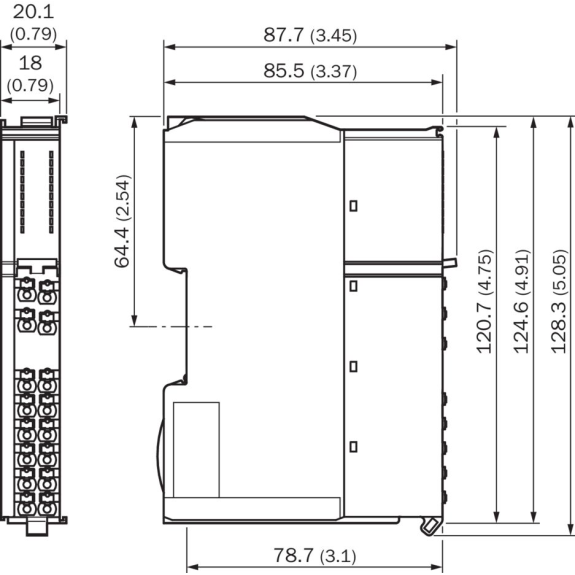

• Relais de sécurité RLY3-OSSD2
• Consigne de sécurité
• Notice de montage
• Notice d’instruction à télécharger

Grandeurs caractéristiques relatives à la sécurité :

• Type : Type 4 (CEI 61496-1)
• Niveau d'intégrité de la sécurité : SIL3 (CEI 61508)
• Catégorie : Catégorie 4 (ISO 13849-1)
• Niveau de performance : PL e (ISO 13849-1)
• PFHD (probabilité moyenne d'une défaillance dangereuse par heure) : 3,7 x 10-9
• TM (durée d'utilisation) : 20 années (ISO 13849-1)
• Etat sécurisé en cas de défaut : Au moins une OSSD est à l'état INACTIF.

Fonctions :

• Mode protection : ✔
• Mesure automatique de la largeur du champ de protection

Interfaces :

• Raccordement du système : Connecteur mâle M12, 5 pôles
• Longueur du câble : 150 mm
• Diamètre de câble : 4,3 mm
• Rayon de courbure du câble en position fixe : > 12 x diamètre de câble
• Rayon de courbure du câble en mouvement : > 15 x diamètre de câble
• Éléments d'affichage : LEDs

Caractéristiques électriques :

• Classe de protection : III (IEC 61140)
• Tension d'alimentation UV : 24 V DC (19,2 V ... 28,8 V)
• Ondulation résiduelle : ≤ 10 %
• Sorties de sécurité (OSSD) :
• Type de sortie : 2 PNP à semi-conducteurs, protégé contre les courts-circuits, surveillance des courts-circuits transversaux 1)
• État ACTIF, tension de commutation à l’état HIGH : 24 V CC (UV – 2,25 V CC ... UV)
• État INACTIF, tension de commutation à l’état LOW : ≤ 2 V DC
• Capacité de charge de chaque OSSD : ≤ 300 mA
• 1) S'applique aux tensions comprises entre –30 V et +30 V.

Caractéristiques mécaniques :

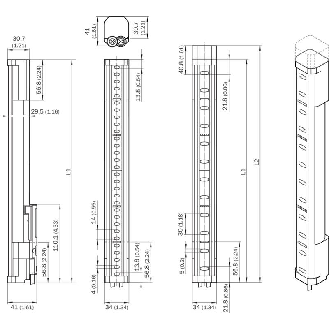

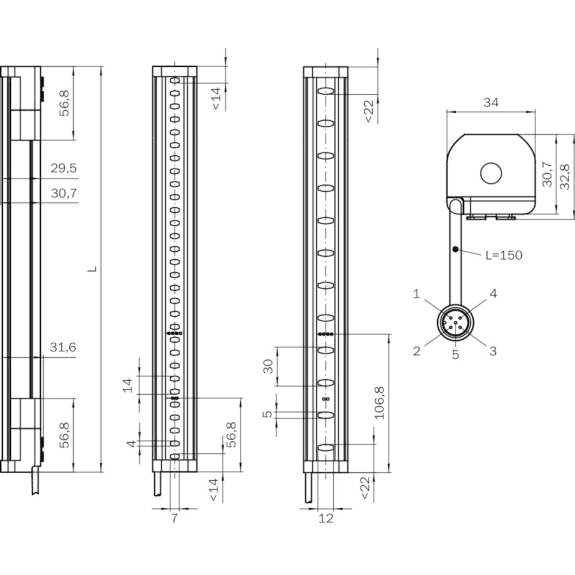

• Dimensions : Voir le plan coté
• Matériau du boîtier : Profil en aluminium extrudé

Caractéristiques ambiantes :

• Indice de protection : IP65 (CEI 60529), IP67 (CEI 60529)
• Température de service : –30 °C ... +55 °C
• Température de stockage : –30 °C ... +70 °C
• Humidité de l'air : 15 % ... 95 %, sans condensation
• Immunité aux vibrations : 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6)
• Immunité aux chocs : 10 g, 16 ms (CEI 60068-2-27)

Autres informations :

• Longueur d'onde : 850 nm
• Type de lumière : Proche infrarouge (NIR), invisible

Informations douanières :

• Poids : 0.999 Kilogrammes
• Poids net : 0.999 Kilogrammes

La barrière immatérielle de sécurité T4 de la marque Sick est un choix idéal pour assurer la protection dans les environnements industriels. Avec une résolution de 14 mm et une portée de 10 m, elle offre une sécurité optimale tout en permettant une utilisation pratique.

Grâce à sa synchronisation optique et à son mode de protection, cette barrière de sécurité garantit une performance fiable et efficace. De plus, la mesure automatique de la largeur du champ de protection facilite son installation et son utilisation.

La barrière de sécurité T4 est conforme aux normes de sécurité les plus strictes, avec une classification de type 4 (CEI 61496-1), un niveau d'intégrité de la sécurité SIL3 (CEI 61508) et une catégorie 4 (ISO 13849-1). Elle offre également un niveau de performance PL e (ISO 13849-1) et une probabilité moyenne de défaillance dangereuse par heure (PFHD) de 3,7 x 10-9.

En termes d'interfaces, cette barrière de sécurité est équipée d'un connecteur mâle M12 à 5 pôles pour un raccordement facile. Les LEDs d'affichage permettent une visualisation claire de l'état de fonctionnement.

La barrière de sécurité T4 est conçue pour résister aux conditions environnementales les plus exigeantes. Avec un indice de protection IP65 et IP67, elle est étanche à la poussière et à l'eau. Elle peut fonctionner dans une plage de température allant de -30 °C à +55 °C et résiste aux vibrations (5 g, 10 Hz ... 55 Hz) et aux chocs (10 g, 16 ms).

La barrière de sécurité T4 de Sick est un choix fiable et performant pour assurer la sécurité dans les environnements industriels. Ne laissez rien au hasard et optez pour la qualité et la fiabilité de Sick.
