Barrière sécurité T4 H=0660mm Rés=14mm autonome/fin de cascade

La barrière de sécurité T4 H=0660mm Rés=14mm autonome/fin de cascade de la marque Sick est un produit de haute qualité conçu pour assurer la sécurité dans les environnements industriels. Avec ses caractéristiques avancées et sa fiabilité, cette barrière immatérielle est un choix idéal pour protéger les travailleurs et les équipements.

Caractéristiques clés :

• Pièce du système : 1 Twin-Stick
• Utilisation :
  • miniTwin4 comme appareil autonome
  • miniTwin4 comme dernier esclave pour cascade de 2 et de 3
• Type de fixation : Fixation C-Fix ou L-Fix
• Résolution : 14 mm
• Portée :
  • Minimum : 0 m ... 4 m
  • Standard : 0 m ... 5 m
• Hauteur du champ de protection : 660 mm
• Temps de réponse : ≤ 14 ms
• Synchronisation : Optique, sans synchronisation séparée

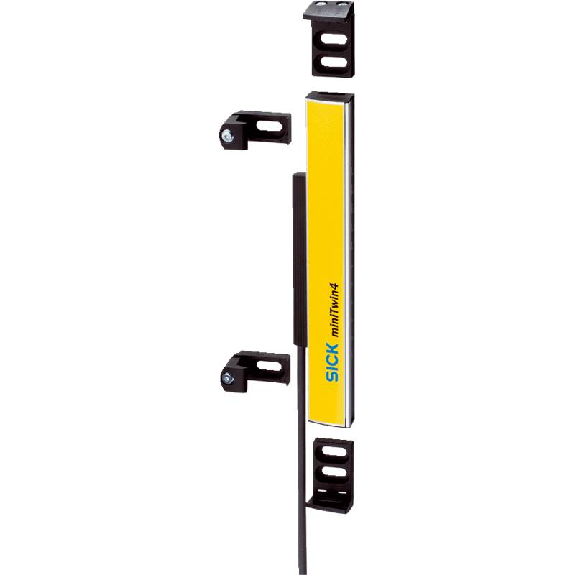

• Contenu de la livraison :
  • Twin stick
  • Connecteur système
  • C-Fix bracket et L-Fix bracket, 2 pièces chacun
  • Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité
  • Consigne de sécurité
  • Notice de montage
  • Notice d’instruction à télécharger

Grandeurs caractéristiques relatives à la sécurité :

• Type : Type 4 (CEI 61496-1)
• Niveau d'intégrité de la sécurité : SIL3 (CEI 61508)
• Catégorie : Catégorie 4 (EN ISO 13849)
• Niveau de performance : PL e (EN ISO 13849)
• PFHD (probabilité moyenne d'une défaillance dangereuse par heure) : Système autonome : 4,3 x 10-9 (EN ISO 13849)
• TM (durée d'utilisation) : 20 années (EN ISO 13849)
• Etat sécurisé en cas de défaut : Au moins une OSSD est à l'état INACTIF.

Fonctions :

• Fonction de réarmement : Fonctions ✔ État à la livraison Désactivé
• Contrôle des contacteurs commandés (EDM) : Fonctions ✔ État à la livraison Désactivé
• Codage des faisceaux : Automatique

Interfaces :

• Raccordement du système : Connecteur mâle M12, 5 pôles
• Longueur du câble : 700 mm
• Section du conducteur : 0,34 mm²
• Longueur de câble autorisée : ≤ 20 m
• Type de configuration : Par le mode de câblage
• Éléments d'affichage : LEDs

Caractéristiques électriques :

• Classe de protection : III (EN 61140)
• Tension d'alimentation UV : 24 V DC (19,2 V DC ... 28,8 V DC)
• Ondulation résiduelle : ≤ 10 %
• Consommation : ≤ 3 A
• Sorties de sécurité (OSSD) :
  • Type de sortie : PNP à semi-conducteurs, protégée contre les courts-circuits, à surveillance des courts-circuits transversaux
  • État ACTIF, tension de commutation à l’état HIGH : 24 V CC (UV – 2,25 V CC ... UV)
  • État INACTIF, tension de commutation à l’état LOW : ≤ 2 V DC
  • Capacité de charge de chaque OSSD : ≤ 300 mA

Caractéristiques mécaniques :

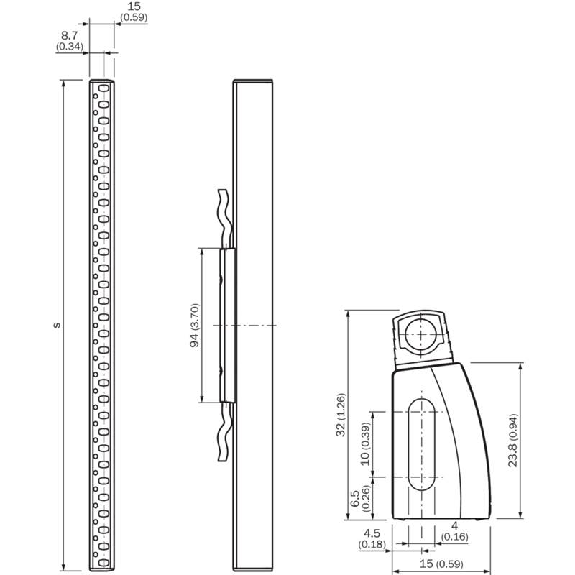

• Section du boîtier (avec raccordement) : 15 mm x 32 mm
• Matériau du boîtier : Alliage alu ALMGSI 0,5
• Poids : 235 g

Caractéristiques ambiantes :

• Indice de protection : IP65 (EN 60529)
• Température de service : –20 °C ... +55 °C
• Température de stockage : –25 °C ... +70 °C
• Humidité de l'air : 15 % ... 95 %, sans condensation
• Immunité aux vibrations : 5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
• Immunité aux chocs : 10 g, 16 ms (EN 60068-2-27)

Cette barrière immatérielle de sécurité utilise une longueur d'onde de 850 nm pour assurer une détection précise des objets. Avec sa marque de confiance Sick, vous pouvez être sûr de la qualité et de la performance de ce produit.
