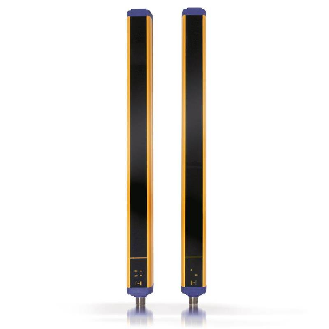

Barrière sécurité T4 H=0450mm Rés=30mm P=19m PNP(x2) EDM IP65

Barrière de sécurité multifaisceaux• Variante deTem: deTem4 A/P• Principe de fonctionnement: Système actif/passif• Pièce du système: Unité active• Niveau de sécurité: Type 4, PL e, SIL3, SILCL3• Portée: 8 m• Nombre de faisceaux: 2• Entraxe des faisceaux: 500 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Embout à LED de visualisation intégrée: Oui• Indice de protection: IP65, IP67• Domaine d'utilisation: Environnement industriel standard• Contenu de la livraison: Unité active, Consigne de sécurité, notice de montage, Notice d’instruction à télécharger• Série: deTem

Barrière de sécurité multifaisceaux• Pièce du système: Émetteur / récepteur dans un seul boîtier• Portée: 0,5 m .. . 4,5 m• Nombre de faisceaux: 4• Entraxe des faisceaux: 300 mm• Mode de raccordement: Connecteur mâle M12, 8 pôles• Embout à LED de visualisation intégrée: oui• Série: M4000 Standard A/P

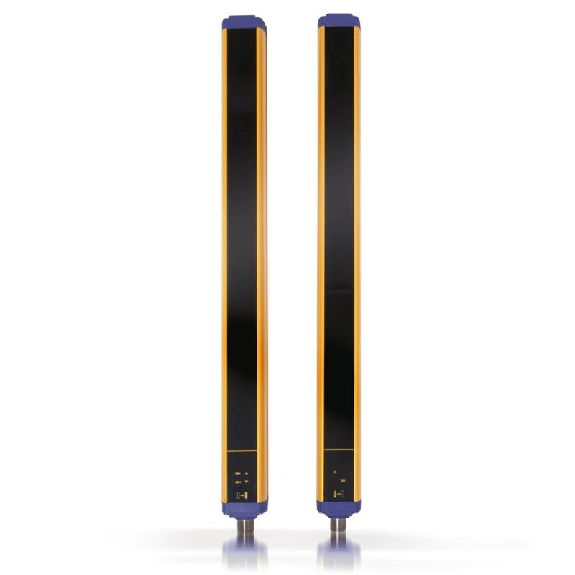

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Set • Résolution 14 mm • Portée 10 m • Hauteur du champ de protection 750 mm • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Émetteur Récepteur 4 supports FlexFix 4 fixations QuickFix 2 câbles de raccordement, 5 m Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Relais de sécurité RLY3-OSSD2 Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations • Longueur d'onde 850 nm • Type de lumière Proche infrarouge (NIR), invisible Informations douanières • Poids: 0.999 Kilogrammes • Poids net: 0.999 Kilogrammes

Barrière de sécurité multifaisceaux• Pièce du système: Récepteur• Portée: 0,5 m .. . 70 m, configurable• Nombre de faisceaux: 6• Entraxe des faisceaux: 220 mm• Raccordement du système: Connecteur mâle Hirschmann M26, 12 pôles• Connecteur d'extension: Connecteur mâle M12, 5 pôles• Outil d'alignement laser intégré: non• Embout à LED de visualisation intégrée: non• Série: M4000 Advanced

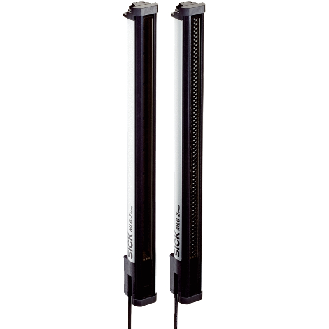

Rideau d'automatisation mesurant• Version: Prime• Communication: IO-Link• Interface: 3 x Q (IO-Link)• Entraxe des faisceaux: 5 mm• Portée de travail: 5 m• Hauteur de détection: 145 mm• Série: MLG-2 Prime

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome• Type de fixation: Fixation O-Fix• Portée: 5 m• Résolution: 14 mm• Hauteur du champ de protection: 240 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4
