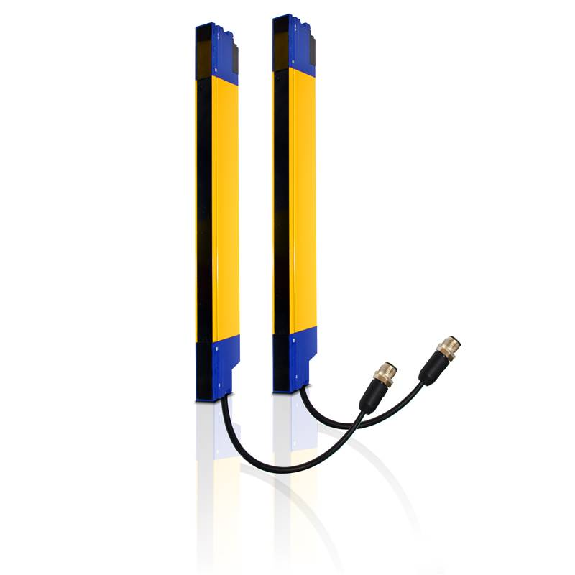

Barrière sécurité T4 H=0210mm Rés=24mm, edm man/auto, slim

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Récepteur • Émetteur compatible 1213216 • Résolution 30 mm • Portée 15 m • Hauteur du champ de protection 1.500 mm • Temps de réponse 13 ms • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Récepteur Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 2 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL1 (CEI 61508) • Catégorie Catégorie 2 (ISO 13849-1) • Niveau de performance PL c (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 31 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Puissance absorbée typique 2,4 W (DC) • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection : IP65 (CEI 60529) IP67 (CEI 60529) Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27)

Barrière immatérielle de sécurité, Émetteur/récepteur, Type 4, Résolution : 30 mm (protection des mains), Hauteur du champ de protection : 1050 mm, Temps de réponse : 19 ms, Portée : 0,2...19 m, Nombre de faisceaux : 56, Sorties : 2 x OSSD PNP, PL/catégorie (ISO13849-1) : PL e/cat . 4, SIL (IEC 61508) : SIL 3, Affichage : statut/diagnostic, Fonctions : remise à zéro manuelle/automatique / EDM / test, Tension d'alimentation : 24 V DC (+/- 20 %), Courant de sortie max : 0,5 A, Raccordement : fiche M12 (récepteur 8 pôles/émetteur 4 pôles), Accessoires de montage inclus

Barrière immatérielle gamme Miniature, Catégorie 4 PLe, rés . 30, haut . 1120mm, portée 0,2-9m type cascadable, version 'avancée'
