Barrière sécurité T4 H=0120mm Rés=34mm autonome/fin de cascade

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 14 mm• Hauteur du champ de protection: 120 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 1.200 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin2 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 8 m• Résolution: 34 mm• Hauteur du champ de protection: 300 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin2

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 300 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 600 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 900 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 720 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 1.020 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 480 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 420 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 780 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 1.080 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 540 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome• Type de fixation: Fixation O-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 240 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

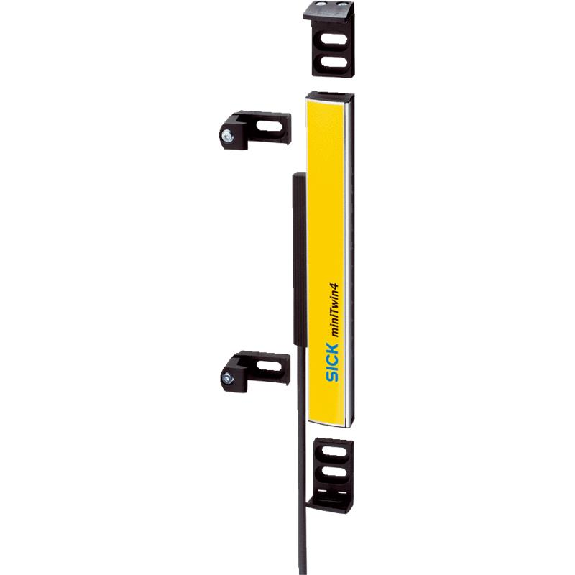

Caractéristiques • Pièce du système 1 Twin-Stick • Utilisation miniTwin4 comme appareil autonome • Type de fixation Fixation O-Fix • Résolution 14 mm • Portée Minimum 0 m ... 4 m Standard 0 m ... 5 m • Hauteur du champ de protection 120 mm • Temps de réponse ≤ 14 ms 1) • Synchronisation Optique, sans synchronisation séparée • Contenu de la livraison Twin stick Connecteur système O-Fix bracket, 2 pieces Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Consigne de sécurité Notice de montage Notice d’instruction à télécharger 1) Appareils autonomes, sans mise en cascade. Pour les autres temps de réponse, consulter la notice d'instruction. Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (EN ISO 13849) • Niveau de performance PL e (EN ISO 13849) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) Système autonome : 4,3 x 10-9 (EN ISO 13849) • TM (durée d'utilisation) 20 années (EN ISO 13849) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Fonction de réarmement Fonctions ✔ État à la livraison Désactivé • Contrôle des contacteurs commandés (EDM) Fonctions ✔ État à la livraison Désactivé • Codage des faisceaux Automatique Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 160 mm Section du conducteur 0,34 mm² Longueur de câble autorisée ≤ 20 m 1) • Type de configuration Par le mode de câblage • Éléments d'affichage LEDs 1) En fonction de la charge, du bloc d'alimentation et de la section du conducteur. Il faut respecter les caractéristiques techniques indiquées. Caractéristiques électriques • Classe de protection III (EN 61140) • Tension d'alimentation UV 24 V DC (19,2 V DC ... 28,8 V DC) • Ondulation résiduelle ≤ 10 % 1) • Consommation ≤ 3 A 2) • Sorties de sécurité (OSSD) Type de sortie PNP à semi-conducteurs, protégée contre les courts-circuits, à surveillance des courts-circuits transversaux 3) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) Dans les limites de UV. 2) Consommation maximale d'un système hôte/invité/invité avec une hauteur de champ de protection de 1.200 mm et une résolution de 14 mm. 3) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Section du boîtier (avec raccordement) 15 mm x 32 mm • Matériau du boîtier Alliage alu ALMGSI 0,5 • Poids 50 g Caractéristiques ambiantes • Indice de protection IP65 (EN 60529) • Température de service –20 °C ... +55 °C • Température de stockage –25 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (EN 60068-2-6) • Immunité aux chocs 10 g, 16 ms (EN 60068-2-27) Autres informations • Longueur d'onde 850 nm
