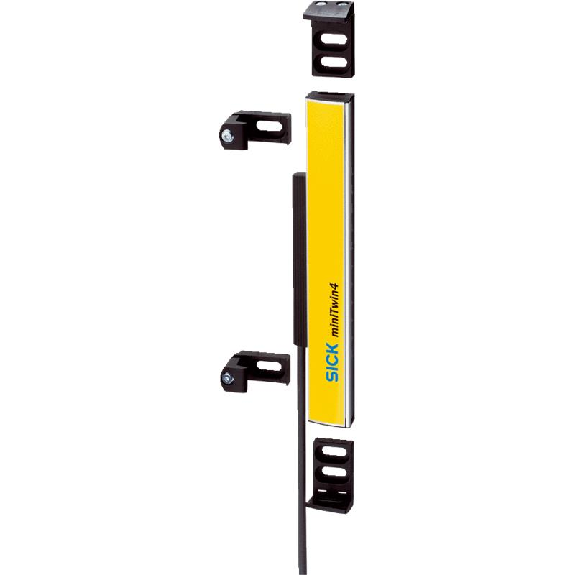

Barrière sécurité T4 H=0120mm Rés=14mm autonome

La barrière de sécurité T4 H=0120mm Rés=14mm de la marque Sick est un produit industriel de haute qualité conçu pour assurer la protection des travailleurs et des équipements dans les environnements industriels.

Caractéristiques clés :

• Pièce du système : 1 Twin-Stick
• Utilisation : miniTwin4 comme appareil autonome
• Type de fixation : Fixation O-Fix
• Résolution : 14 mm
• Portée :
  • Minimum : 0 m ... 4 m
  • Standard : 0 m ... 5 m
• Hauteur du champ de protection : 120 mm
• Temps de réponse : ≤ 14 ms 1)
• Synchronisation : Optique, sans synchronisation séparée
• Contenu de la livraison :
  • Twin stick
  • Connecteur système
  • O-Fix bracket, 2 pièces
  • Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité
  • Consigne de sécurité
  • Notice de montage
  • Notice d’instruction à télécharger

Grandeurs caractéristiques relatives à la sécurité :

• Type : Type 4 (CEI 61496-1)
• Niveau d'intégrité de la sécurité : SIL3 (CEI 61508)
• Catégorie : Catégorie 4 (EN ISO 13849)
• Niveau de performance : PL e (EN ISO 13849)
• PFHD (probabilité moyenne d'une défaillance dangereuse par heure) : Système autonome : 4,3 x 10-9 (EN ISO 13849)
• TM (durée d'utilisation) : 20 années (EN ISO 13849)
• Etat sécurisé en cas de défaut : Au moins une OSSD est à l'état INACTIF.

Fonctions :

• Fonction de réarmement : Fonctions ✔ État à la livraison Désactivé
• Contrôle des contacteurs commandés (EDM) : Fonctions ✔ État à la livraison Désactivé
• Codage des faisceaux : Automatique

Interfaces :

• Raccordement du système : Connecteur mâle M12, 5 pôles
• Longueur du câble : 160 mm
• Section du conducteur : 0,34 mm²
• Longueur de câble autorisée : ≤ 20 m 1)
• Type de configuration : Par le mode de câblage
• Éléments d'affichage : LEDs

Caractéristiques électriques :

• Classe de protection : III (EN 61140)
• Tension d'alimentation UV : 24 V DC (19,2 V DC ... 28,8 V DC)
• Ondulation résiduelle : ≤ 10 % 1)
• Consommation : ≤ 3 A 2)
• Sorties de sécurité (OSSD) :
  • Type de sortie : PNP à semi-conducteurs, protégée contre les courts-circuits, à surveillance des courts-circuits transversaux 3)
  • État ACTIF, tension de commutation à l’état HIGH : 24 V CC (UV – 2,25 V CC ... UV)
  • État INACTIF, tension de commutation à l’état LOW : ≤ 2 V DC
  • Capacité de charge de chaque OSSD : ≤ 300 mA

Caractéristiques mécaniques :

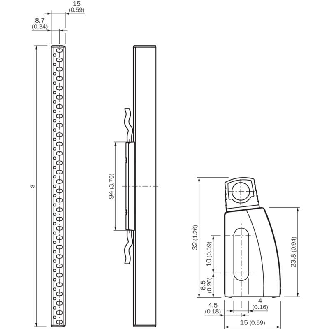

• Section du boîtier (avec raccordement) : 15 mm x 32 mm
• Matériau du boîtier : Alliage alu ALMGSI 0,5
• Poids : 50 g

Caractéristiques ambiantes :

• Indice de protection : IP65 (EN 60529)
• Température de service : –20 °C ... +55 °C
• Température de stockage : –25 °C ... +70 °C
• Humidité de l'air : 15 % ... 95 %, sans condensation
• Immunité aux vibrations : 5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
• Immunité aux chocs : 10 g, 16 ms (EN 60068-2-27)

Autres informations :

• Longueur d'onde : 850 nm

La barrière de sécurité T4 H=0120mm Rés=14mm de Sick est un choix idéal pour assurer la sécurité dans les environnements industriels. Sa résolution de 14 mm et sa portée de 0 m à 5 m en font un outil fiable pour la protection des travailleurs et des équipements. Sa conception autonome et son temps de réponse rapide de ≤ 14 ms garantissent une réactivité optimale en cas de danger.

Avec sa classification de sécurité de type 4 (CEI 61496-1), son niveau d'intégrité de sécurité SIL3 (CEI 61508) et sa catégorie 4 (EN ISO 13849), cette barrière immatérielle offre une protection de haut niveau. De plus, sa fonction de réarmement et son contrôle des contacteurs commandés (EDM) en font un choix polyvalent pour diverses applications industrielles.

La barrière de sécurité T4 H=0120mm Rés=14mm de Sick est également facile à installer grâce à son type de fixation O-Fix et à son connecteur mâle M12 à 5 pôles. Son boîtier en alliage alu ALMGSI 0,5 lui confère une grande résistance mécanique tout en étant léger.

Avec son indice de protection IP65, cette barrière immatérielle est adaptée aux environnements industriels difficiles. Elle peut fonctionner dans une large plage de températures allant de -20 °C à +55 °C et résiste aux vibrations et aux chocs.

En conclusion, la barrière de sécurité T4 H=0120mm Rés=14mm de Sick est un choix sûr et fiable pour la protection des travailleurs et des équipements dans les environnements industriels. Sa conception robuste, ses caractéristiques de sécurité avancées et sa facilité d'installation en font un investissement précieux pour toute entreprise soucieuse de la sécurité de ses opérations.
