Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Set • Résolution 30 mm • Portée 15 m • Hauteur du champ de protection 750 mm • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Émetteur Récepteur 4 supports FlexFix 4 fixations QuickFix 2 câbles de raccordement, 5 m Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Relais de sécurité RLY3-OSSD2 Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations • Longueur d'onde 850 nm • Type de lumière Proche infrarouge (NIR), invisible Informations douanières • Poids: 0.999 Kilogrammes • Poids net: 0.999 Kilogrammes
Barrière sécurité T4 4fx Rés=300mm P=70m (R) Adv / M26x11+FE/M12x5
Paiement sécurisé
Virement bancaire
Informations de livraison
10 articles en stock
Livraison standard entre le 06/04 et le 08/04
Vendu et expédié par

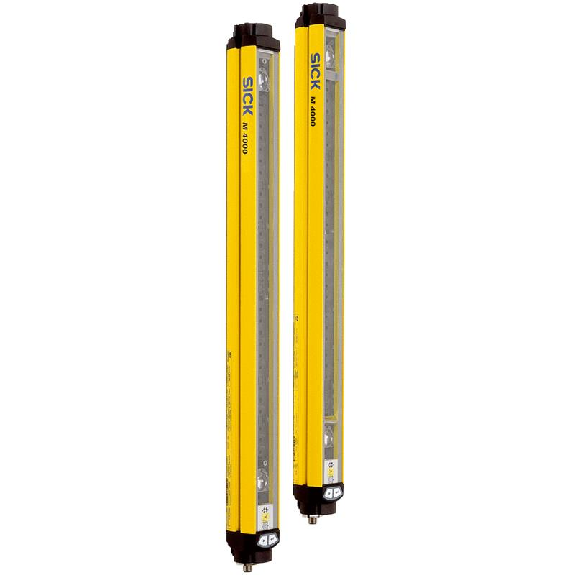

La barrière de sécurité multifaisceaux de la marque Sick est un équipement de haute qualité conçu pour assurer la protection des zones sensibles. Cette version Advanced offre des fonctionnalités avancées pour une sécurité optimale.
- Portée : De 0,5 m à 70 m, configurable selon vos besoins
- Nombre de faisceaux : 4
- Entraxe des faisceaux : 300 mm
- Raccordement du système : Connecteur mâle Hirschmann M26, 12 pôles
- Connecteur d'extension : Connecteur mâle M12, 5 pôles
- Outil d'alignement laser intégré : Non
- Embout à LED de visualisation intégrée : Oui, pour une indication visuelle claire
- Série : M4000 Advanced
Cette barrière immatérielle est un élément essentiel pour garantir la sécurité des opérateurs et des équipements dans votre environnement industriel. Sa conception robuste et sa technologie avancée en font un choix fiable pour protéger les zones sensibles de votre site.
Caractéristiques
- Nom/numéro du modèle
- M40E-043023RB0
- Référence DirectIndustry
- 0004946015
Description
La barrière de sécurité multifaisceaux de la marque Sick est un équipement de haute qualité conçu pour assurer la protection des zones sensibles. Cette version Advanced offre des fonctionnalités avancées pour une sécurité optimale.
- Portée : De 0,5 m à 70 m, configurable selon vos besoins
- Nombre de faisceaux : 4
- Entraxe des faisceaux : 300 mm
- Raccordement du système : Connecteur mâle Hirschmann M26, 12 pôles
- Connecteur d'extension : Connecteur mâle M12, 5 pôles
- Outil d'alignement laser intégré : Non
- Embout à LED de visualisation intégrée : Oui, pour une indication visuelle claire
- Série : M4000 Advanced
Cette barrière immatérielle est un élément essentiel pour garantir la sécurité des opérateurs et des équipements dans votre environnement industriel. Sa conception robuste et sa technologie avancée en font un choix fiable pour protéger les zones sensibles de votre site.
