Barrière sécurité T4 2fx Rés=500mm P=70m (R) / M12x4 sur AS-i

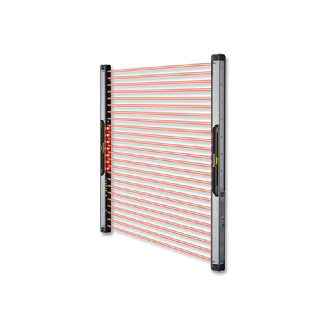

Rideau d'automatisation commutable• Portée de travail: 1,3 m• Entraxe des faisceaux: 30 mm• Hauteur de détection: 270 mm• Sortie de commutation: PNP• Temps de réponse: < 80 ms• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 280 mm• Série: PLG

Barrière immatérielle gamme Miniature, Catégorie 4 PLe, rés . 20, haut . 1655mm, portée 0,2-9m type cascadable, version 'avancée'

Barrière de sécurité, modèle F3SG-R avancé, type 4, résolution 25 mm, portée 0,3 à 17 m, hauteur 1305 mm, PNP/NPN, IP67

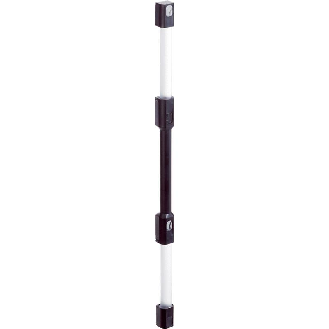

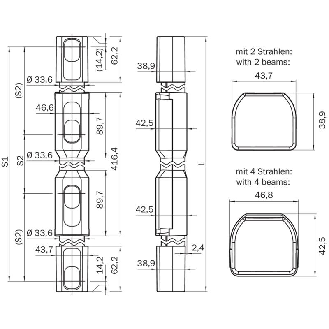

Barrière de sécurité multifaisceaux• Variante deTem: deTem4 A/P• Principe de fonctionnement: Système actif/passif• Pièce du système: Unité passive• Portée: 7 m• Nombre de faisceaux: 4• Entraxe des faisceaux: 300 mm• Mode de raccordement: -• Section du boîtier: 42,5 mm x 46,8 mm• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Récepteur • Émetteur compatible 1211482 • Résolution 14 mm • Portée 10 m • Hauteur du champ de protection 1.500 mm • Temps de réponse 18 ms • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Récepteur Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Puissance absorbée typique 3,84 W (DC) • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Informations douanières • Poids: 2.083 Kilogrammes • Poids net: 2.083 Kilogrammes • Volume: 6909.0 Centimètres cubes (cm³) • Dimensions: 7.000*7.000*141.000

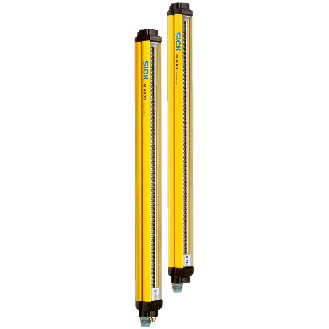

Barrage immatériel de sécurité• Type: Type 4• Pièce du système: Émetteur• Portée typique: 0 m .. . 10 m• Résolution: 14 mm• Hauteur du champ de protection: 1.050 mm• Raccordement du système: Sortie de câble 320 mm avec connecteur mâle M12, 8 pôles• Tension d'alimentation: 24 VDC ±20%• Indice de protection: IP65• Température de fonctionnement: 0 … +55°C• Série: C4000 Standard
