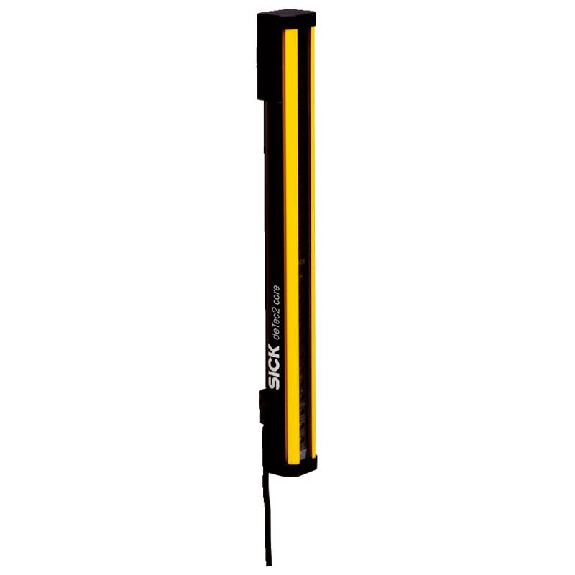

Barrière sécurité T2 (R) H=1350mm Rés=30mm P=15m IP67

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Pièce du système: Émetteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 1.350 mm• Type: Type 2• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Compris dans la livraison: Émetteur• Série: deTec2 Core

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Type: Type 2• Pièce du système: Récepteur• Résolution: 14 mm• Portée: 10 m• Hauteur du champ de protection: 1.350 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Domaine d'utilisation: Environnement industriel standard• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

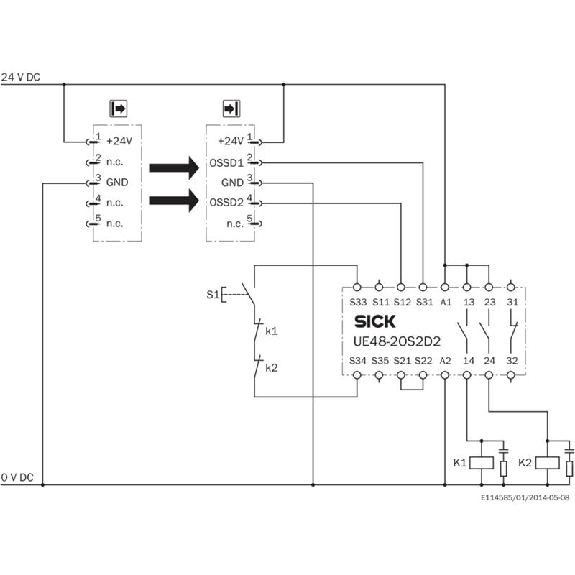

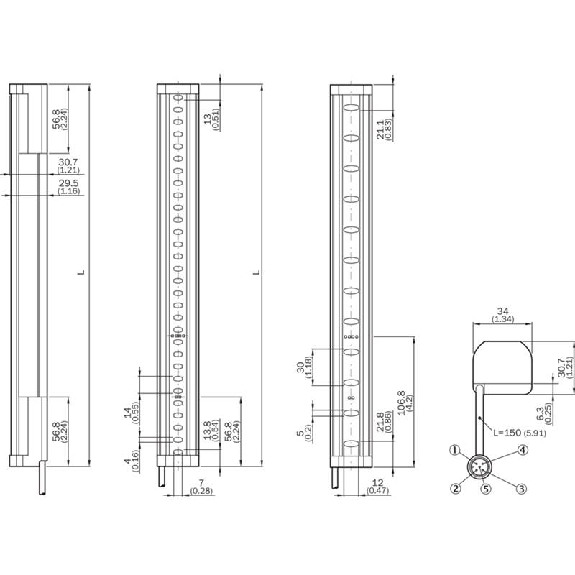

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Récepteur • Émetteur compatible 1211503 • Résolution 30 mm • Portée 15 m • Hauteur du champ de protection 1.350 mm • Temps de réponse 12 ms • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Récepteur Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Puissance absorbée typique 2,3 W (DC) • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Informations douanières • Poids: 1.394 Kilogrammes • Poids net: 1.394 Kilogrammes • Volume: 6174.0 Centimètres cubes (cm³) • Dimensions: 7.000*7.000*126.000

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 1.200 mm• Type: Type 2• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 1.800 mm• Type: Type 2• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Type: Type 2• Pièce du système: Récepteur• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 300 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Domaine d'utilisation: Environnement industriel standard• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Type: Type 2• Pièce du système: Récepteur• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 600 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Domaine d'utilisation: Environnement industriel standard• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Type: Type 2• Pièce du système: Récepteur• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 1.050 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Domaine d'utilisation: Environnement industriel standard• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Type: Type 2• Pièce du système: Récepteur• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 450 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Domaine d'utilisation: Environnement industriel standard• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Type: Type 2• Pièce du système: Récepteur• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 900 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Domaine d'utilisation: Environnement industriel standard• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 1.650 mm• Type: Type 2• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4• Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 30 mm• Portée: 30 m• Hauteur du champ de protection: 1.350 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V)• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C• Compris dans la livraison: Récepteur, Bâton test• Série: deTec4

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Pièce du système: Récepteur• Domaine d'utilisation: Environnement industriel standard• Résolution: 30 mm• Portée: 15 m• Hauteur du champ de protection: 1.950 mm• Type: Type 2• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

Barrage immatériel de sécurité• Variante deTec: deTec2 Core• Type: Type 2• Pièce du système: Récepteur• Résolution: 14 mm• Portée: 10 m• Hauteur du champ de protection: 1.200 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Indice de protection: IP65, IP67• Domaine d'utilisation: Environnement industriel standard• Compris dans la livraison: Récepteur, Bâton test• Série: deTec2 Core

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Émetteur • Récepteur compatible 1211504 • Résolution 30 mm • Portée 15 m • Hauteur du champ de protection 1.350 mm • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Émetteur Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Puissance absorbée typique 1,15 W (DC) Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations • Longueur d'onde 850 nm • Type de lumière Proche infrarouge (NIR), invisible
