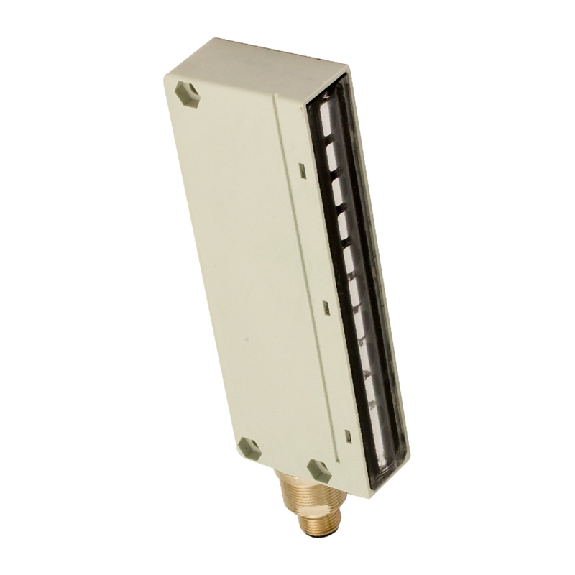

Barrière de passage (E) H=90mm Rés=10mm P=2m, M12 4P

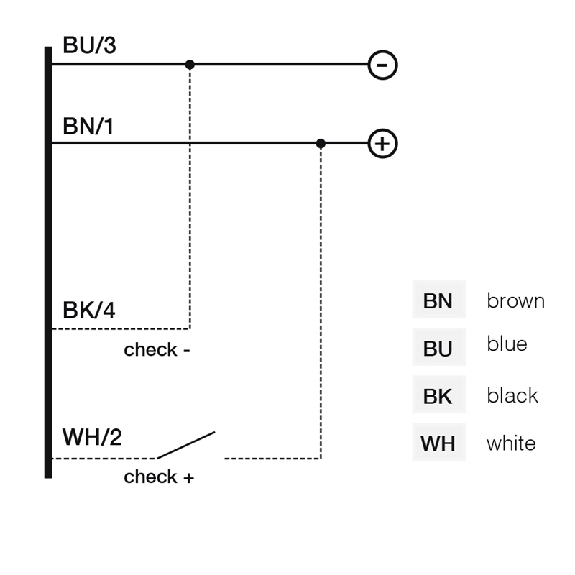

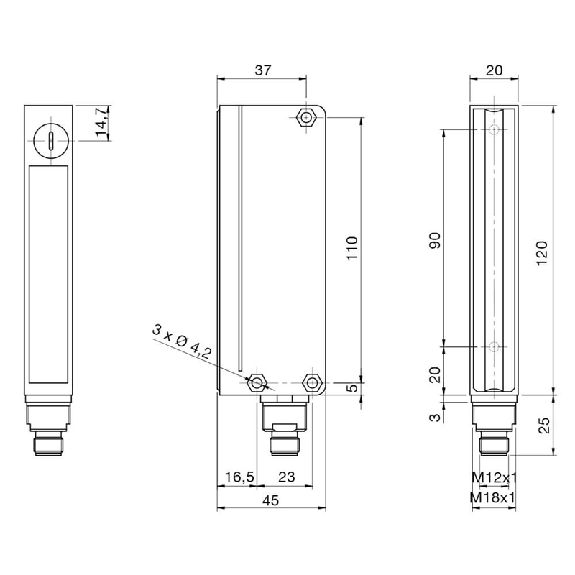

Barrière de passage• Pièce du système: Récepteur• Portée: 0,3 … 2 m• Réglage: Potentiomètre• Hauteur contrôlée: 90 mm • Écartement des faisceaux: 10 mm • Objet minimum détectable: Ø5 mm • Nombre de faisceaux: 10• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN + PNP• Type de commutation: Contact à ouverture (NF)• Temps de réponse: 500 µs • Fréquence de commutation: 180 Hz• Raccordement: Connecteur mâle M12-A, 4 pôles• Tension d'alimentation: 10 - 26Vdc • Dimensions: 45 mm x 145 mm x 20 mm • Matériau du boîtier: PBT• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: 0°C…+ 50° C (sans givrage) • Homologations: CE• Série: BX10

Barrière de passage• Pièce du système: Émetteur + Récepteur• Portée: 1 … 6m • Réglage: Teach-in par câble• Hauteur contrôlée: 320 mm • Écartement des faisceaux: 10 mm• Objet minimum détectable: Ø5 mm• Nombre de faisceaux: 33• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Fréquence de commutation: 75 Hz• Raccordement: M12 4 pôles + câble PVC 200mm ; M12 5 pôles + câble PVC 200mm• Tension d'alimentation: 16,8.. . 30Vdc • Dimensions: 329 mm x 36 mm x 20 mm• Matériau du boîtier: Aluminium• Matériau de la tête active: PMMA• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: - 25°C…+ 60° C (hors gel)• Homologations: CE, cULus • Accessoires fournis Kit de fixation: ST151• Série: CX0

Rideau d'automatisation commutable AREAscan™ • Principe de fonctionnement : Émetteur-récepteur • Description : Profil fin - Haute résolution 6mm • Fonctions: Barrière lumineuse pour la détection • Distance de détection Sn : 0,3...2,1 m • Réglage de sensibilité : - • Hauteur contrôlée : 100 mm • Objet minimum détectable Plat : 0,2x75mm, Cylindrique : Ø 6mm • Nombre de faisceaux : 16 • Source d'émission : LED, infrarouge (880nm) • Sortie de commutation : PNP • Mode de commutation Commutation sombre • Temps de réponse : 2,5 ms • Raccordement : Connecteurs M12 4 pôles (E), M12 5 pôles (R) • Tension de fonctionnement : 20,4…27,6 Vdc • Dimensions : 22 x 150 x 43 mm • Matériau du boîtier : Aluminium • Matériau de la tête active : PMMA • Degré de protection : IP65 • Température de fonctionnement : 0°C…+ 50°C • Homologations : CE, cULus • Accessoires fournis : Supports de fixation • Série : AS1

Barrière de passage• Pièce du système: Barrage optique sur réflecteur• Portée: 0,2 … 4,5m (RL136) • Réglage: Teach in• Hauteur contrôlée: 149 mm• Écartement des faisceaux: 10 mm• Objet minimum détectable: Ø 3…8mm @ 2m RL136 - Ø 3…18mm @ 4,5m RL136 • Nombre de faisceaux: 10• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Fréquence de commutation: 275 Hz• Raccordement: Câble avec connecteur mâle M12-A, 4 pôles, 200 mm• Tension d'alimentation: 12-30Vdc• Dimensions: 187 mm x 20 mm x 36 mm • Matériau du boîtier: Aluminium• Matériau de la tête active: PMMA• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: -10°C…+ 55°C (hors gel)• Homologations: CE, cULus • Accessoires fournis: Réflecteur RL136 + kit de fixation (ST151)• Série: CR

Rideau d'automatisation commutable AREAscan™• Principe de fonctionnement: Émetteur-récepteur• Description: Profil fin - Basse résolution 18 mm • Fonctions: Barrière lumineuse pour la détection• Distance de détection Sn: 0,3...2,1 m• Réglage de sensibilité: -• Hauteur contrôlée: 100 mm• Objet minimum détectable Plat : 0,2x200mm, Cylindrique : Ø18mm • Nombre de faisceaux: 6• Source d'émission: LED, infrarouge (880nm)• Sortie de commutation: PNP• Mode de commutation Commutation sombre• Temps de réponse: 1,7 ms• Raccordement: Connecteurs M12 4 pôles (E), M12 5 pôles (R) • Tension de fonctionnement: 20,4…27,6 Vdc• Dimensions: 22 x 150 x 43 mm• Matériau du boîtier: Aluminium• Matériau de la tête active: PMMA• Degré de protection:: IP65• Température de fonctionnement: 0°C…+ 50°C• Homologations: CE, cULus• Accessoires fournis: Supports de fixation• Série: AS1

Rideau d'automatisation commutable AREAscan™• Principe de fonctionnement: Émetteur-récepteur• Description: Profil fin - Haute résolution 6mm• Fonctions: Barrière lumineuse pour la détection• Distance de détection Sn: 0,8…3 m• Réglage de sensibilité: -• Hauteur contrôlée: 100 mm• Objet minimum détectable Plat : 0,2x75mm, Cylindrique : Ø 6mm• Nombre de faisceaux: 16• Source d'émission: LED, infrarouge (880nm)• Sortie de commutation: PNP• Mode de commutation Commutation sombre• Temps de réponse: 1,7 ms• Raccordement: Connecteurs M12 4 pôles (E), M12 5 pôles (R)• Tension de fonctionnement: 20,4…27,6 Vdc• Dimensions: 22 x 150 x 43 mm • Matériau du boîtier: Aluminium• Matériau de la tête active: PMMA• Degré de protection:: IP65• Température de fonctionnement: 0°C…+ 50°C• Homologations: CE, cULus• Accessoires fournis: Supports de fixation• Série: AS1

Rideau d'automatisation commutable AREAscan™• Principe de fonctionnement: Émetteur-récepteur• Description: Profil fin - Haute résolution 6mm• Fonctions: Barrière lumineuse pour la détection• Distance de détection Sn: 0,3...2,1 m• Réglage de la sensibilité: Potentiomètre• Hauteur contrôlée: 100 mm• Objet minimum détectable Plat : 0,2x75mm, Cylindrique : Ø 6mm• Nombre de faisceaux: 16• Source d'émission: LED, infrarouge (880nm)• Sortie de commutation: PNP• Mode de commutation Commutation sombre• Temps de réponse: 2,5 ms• Raccordement: Connecteurs M12 4 pôles (E), M12 5 pôles (R)• Tension de fonctionnement: 20,4…27,6 Vdc• Dimensions: 22 x 150 x 43 mm• Matériau du boîtier: Aluminium• Matériau de la tête active: PMMA• Degré de protection:: IP65• Température de fonctionnement: 0°C…+ 50°C• Homologations: CE, cULus• Accessoires fournis: Supports de fixation• Série: AS1

Rideau d'automatisation commutable AREAscan™• Principe de fonctionnement: Émetteur-récepteur• Description: Profil fin - Basse résolution 18 mm • Fonctions: Barrière lumineuse pour la détection• Distance de détection Sn: 0,8...3 m• Réglage de sensibilité: -• Hauteur contrôlée: 100 mm• Objet minimum détectable Plat : 0,2x200mm, Cylindrique : Ø18mm • Nombre de faisceaux: 6• Source d'émission: LED, infrarouge (880nm)• Sortie de commutation: PNP• Mode de commutation Commutation sombre• Temps de réponse: 1,7 ms• Raccordement: Connecteurs M12 4 pôles (E), M12 5 pôles (R) • Tension de fonctionnement: 20,4…27,6 Vdc• Dimensions: 22 x 150 x 43 mm• Matériau du boîtier: Aluminium• Matériau de la tête active: PMMA• Degré de protection:: IP65• Température de fonctionnement: 0°C…+ 50°C• Homologations: CE, cULus• Accessoires fournis: Supports de fixation• Série: AS1

Rideau d'automatisation commutable AREAscan™• Principe de fonctionnement: Émetteur-récepteur• Description: Profil fin - Basse résolution 18 mm • Fonctions: Barrière lumineuse pour la détection• Distance de détection Sn: 0,3...2,1 m• Réglage de sensibilité: Potentiomètre• Hauteur contrôlée: 100 mm• Objet minimum détectable Plat : 0,2x200mm, Cylindrique : Ø18mm • Nombre de faisceaux: 6• Source d'émission: LED, infrarouge (880nm)• Sortie de commutation: PNP• Mode de commutation Commutation sombre• Temps de réponse: 1,7 ms• Raccordement: Connecteurs M12 4 pôles (E), M12 5 pôles (R) • Tension de fonctionnement: 20,4…27,6 Vdc• Dimensions: 22 x 150 x 43 mm• Matériau du boîtier: Aluminium• Matériau de la tête active: PMMA• Degré de protection:: IP65• Température de fonctionnement: 0°C…+ 50°C• Homologations: CE, cULus• Accessoires fournis: Supports de fixation• Série: AS1

Capteur de surface, 0,1 à 1,2 m, pas de 25 mm, indicateur lumineux, PNP, 12-24V

Barrière de passage, hauteur 100 mm, portée 0.2 ...3 m, PNP, 12-24 Vdc, câble 2 m

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Émetteur • Récepteur compatible 1211483 • Résolution 14 mm • Portée 10 m • Hauteur du champ de protection 1.500 mm • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Émetteur Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Puissance absorbée typique 1,92 W (DC) Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations • Longueur d'onde 850 nm • Type de lumière Proche infrarouge (NIR), invisible Informations douanières • Poids: 2.016 Kilogrammes • Poids net: 2.016 Kilogrammes • Volume: 6909.0 Centimètres cubes (cm³) • Dimensions: 7.000*7.000*141.000
