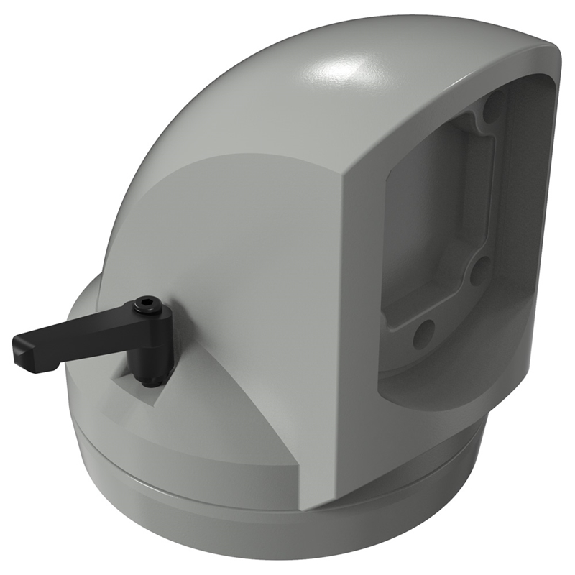

Accouplement équerre GTN II

Accouplement flexible• Version: Enfichable adapté aux vitesses de rotation très élevées• Diamètre de l'axe D1: 10 mm• Diamètre de l'axe D2: 14 mm• Vitesse de rotation: max . 12000 t/min• Matière: - Bagues : Aluminium- Soufflet : PVC• Température d'utilisation: -10...+80 °C

Accouplement flexible D1=8 / D2=10• Vitesse de rotation: max . 12000 t/min• Moment d'inertie: 29,5 gcm²• Rigidité en torsion du ressort: 50 Nm/rad• Couple: < 0,6 Ncm• Mésalignement axial: ±0,4 mm• Mésalignement radial: ±0,3 mm• Erreur angulaire: ±2,5 °• Matière:- Bagues : Aluminium- Soufflet : PVC• Température d'utilisation: -10...+100 °C

Accouplement d'arbre • Description: Accouplement à boucle double, diamètre d'arbre 6 mm/10 mm, décalage d'arbre maximum : radial ± 2,5 mm, axial ± 3 mm, angulaire ± 10°; vitesse de rotation max .: 3.000 tpm, 30 °C à +80 °C, couple max .: 1,5 Nm ; matériau : polyuréthane, bride en acier galvanisé

Adaptateur pour axe • Description: Accouplement flexible, diamètre d'arbre 8 mm / 8 mm, décalage d'arbre maximum de ± 0,3 mm radial, axial ± 0,2°mm, angle 3°, vitesse max .: 10.000 tpm, rigidité du ressort de torsion 38 Nm/rad, matériau : polyamide renforcé de fibres de verre, moyeux en aluminium
