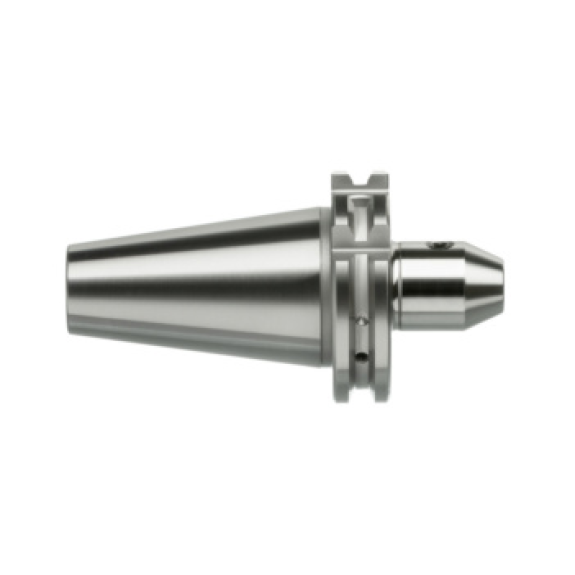

Weldon ORION SK40 D12 A50 ISO 7388-1, tipo AD/AF (antes DIN 69871-AD/B)

Portaherramientas de acero de cambio rápido MULTIFIX Anwendung: Para fijar portaherramientas intercambiables . La selección del portaherramientas de acero de cambio rápido Multifix y el portaherramientas intercambiable depende de la potencia de salida, la anchura del carro de la herramienta y la altura del cincel para torno . Vorteil: Fabricación de precisión debido a la elevada precisión de repetición (0,01 mm); Opciones de fabricación polivalentes (40 posiciones de herramienta posibles); Ajuste de altura rápido y sin problemas gracias al tornillo de ajuste; Extremadamente flexible gracias a su diseño modular

Casquillos de cambio rápido Con acoplamiento de seguridad Hinweis: Los diámetros del mango o tamaños de rosca y marcas que no aparecen indicados están disponibles bajo pedido . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.

Superficies de amarre Weldon De acuerdo con la norma ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: Tirantes necesarios, n.º 23690

Superficies de amarre Weldon De acuerdo con la norma DIN 69893-1, forma A Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff; Todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, superficie cónica interior al diámetro de sujeción 0,005 mm Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Portaherramientas térmico ISO 7388-1 tipo AD/AF largo KKB= orificios de conductos de refrigeración sellables Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Agarre y liberación térmicos de herramientas de HM y HSS; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff; Orificios de refrigerante sellables; La geometría mejora de forma significativa la absorción de impactos Vorteil: Par transmisible elevado; Alto volumen de arranque de virutas, ideal para el mecanizado HSC; Protege el husillo y la máquina; Ideal para altas velocidades de rotación; mejor calidad de superficie

Pinza de precisión ISO 7388-1 Anwendung: Para sujetar herramientas con vástagos cilíndricos sin pérdida de concentricidad ni de fuerza de fijación, hasta una tolerancia de vástago h10, para mecanizado económico de piezas individuales y en serie con resultados de mecanizado de muy alta precisión . Perfecto para corte de metal HPC y HSC.; Las fuerzas de fijación se reparten uniformemente por toda la superficie cilíndrica de la envoltura y se obtienen superficies perfectas a través de las fuerzas radiales recogidas de forma óptima; Centrado exacto al apretar la tuerca de fijación Vorteil: Resistente a fluctuaciones de temperatura y completamente apto para tratamientos en seco como el fresado duro hasta 200 °C; El refuerzo del cuerpo del portabrocas al diámetro de la tuerca de fijación genera una enorme estabilidad con los contornos de interferencia óptimos; Concentricidad del sistema extremadamente baja de 3 µm con las mordazas de sujeción de 2 µm ATORN UP 23388 150-288 . Con pinzas selladas Fahrion de 2 µm HPD, n.º de art . 23323 617-658, hasta 80 bar para IC (sin arandela de sellado); La pinza se abarca por completo en el cono del portabrocas para alcanzar una estabilidad óptima y la distribución uniforme de las fuerzas de fijación; Las fuerzas de retención se han duplicado en comparación con las pinzas convencionales Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.
