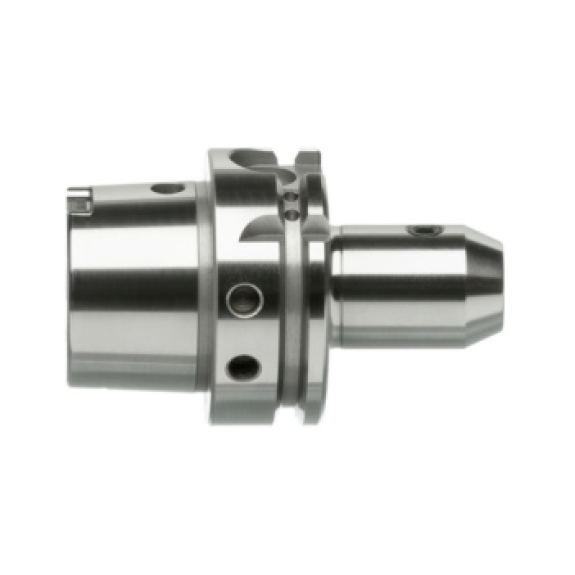

ORION Weldon HSK63, DIN 69893-A D40/A125 DIN 69893-A

superficie de amarre con orificio de conducto de refrigeración KKB= orificios de conductos de refrigeración sellables Anwendung: para herramientas de fijación con vástagos cilíndricos y superficies de fijación conformes a DIN 1835 B.; tolerancia de cono AT3; resistencia HRC 57-60; resistencia del núcleo de 1000-1200 N/mm²; con orificio para chip de recorrido Balluff; todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, cono interior al diámetro de sujeción 0,005 mm Vorteil: evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Superficies de amarre Weldon De acuerdo con la norma DIN 69893-1, forma A Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff; Todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, superficie cónica interior al diámetro de sujeción 0,005 mm Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Roscador de cambio rápido Anwendung: Para roscar y conformar roscas en máquinas NC.; Compensación longitudinal elástica efectiva en tracción y presión; Para insertos de cambio rápido con acoplamiento de seguridad ajustable; Para retroceso, es necesario un cambio de sentido de giro del husillo de la máquina.

Inserto de cambio rápido, 2 pieza Accesorios para roscador sincrónico núm . 21555 Anwendung: para colocar machos de roscar, consulte portapinzas de machos de roscar, tipo ER, n.º 23320600-691

Pinza de precisión ISO 7388-1 Anwendung: Para sujetar herramientas con vástagos cilíndricos sin pérdida de concentricidad ni de fuerza de fijación, hasta una tolerancia de vástago h10, para mecanizado económico de piezas individuales y en serie con resultados de mecanizado de muy alta precisión . Perfecto para corte de metal HPC y HSC.; Las fuerzas de fijación se reparten uniformemente por toda la superficie cilíndrica de la envoltura y se obtienen superficies perfectas a través de las fuerzas radiales recogidas de forma óptima; Centrado exacto al apretar la tuerca de fijación Vorteil: Resistente a fluctuaciones de temperatura y completamente apto para tratamientos en seco como el fresado duro hasta 200 °C; El refuerzo del cuerpo del portabrocas al diámetro de la tuerca de fijación genera una enorme estabilidad con los contornos de interferencia óptimos; Concentricidad del sistema extremadamente baja de 3 µm con las mordazas de sujeción de 2 µm ATORN UP 23388 150-288 . Con pinzas selladas Fahrion de 2 µm HPD, n.º de art . 23323 617-658, hasta 80 bar para IC (sin arandela de sellado); La pinza se abarca por completo en el cono del portabrocas para alcanzar una estabilidad óptima y la distribución uniforme de las fuerzas de fijación; Las fuerzas de retención se han duplicado en comparación con las pinzas convencionales Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas expandible Hydro 3°, compacto ISO-7388-2 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Equilibrio prefijado en G2.5/25 000 rpm Hinweis: La norma anterior JIS B 6339 MAS BT se ha sustituido por ISO 7388-2.
