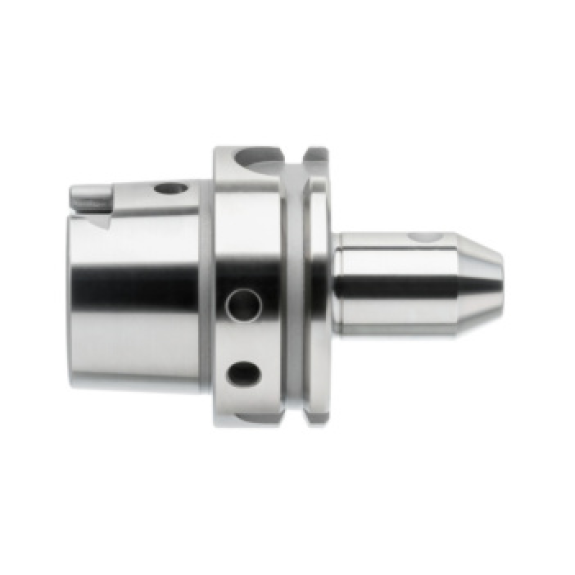

Superficie de amarre ORION HSK-A63, diámetro 25 mm A100 KKB

Roscador sincrónico con cono de amarre de acuerdo con ISO 7388-1 Para portapinzas de acuerdo con DIN 6499 ISO 15488, sistema ER Anwendung: Para roscar en máquinas herramienta con husillos sincrónicos . Con machos de roscar fijados rígidamente, los errores de paso causan fuerzas axiales altas que pueden compensarse mediante roscadores sincrónicos a través de una mínima compensación de longitud bajo presión y tensión . Vorteil: Los errores de paso se compensan bajo presión; Mayor vida útil de la herramienta

Mandriles cónicos Con cono Morse, para portabrocas Anwendung: Para alojamiento de portabrocas.; Para el mandril de sujeción con cono de amarre ISO, véase núm . 23272

Portaherramientas térmico, corto, 4,5 grados, ISO 7388-1 Con orificios de refrigerante sellables (=KKB) Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Para la contracción y la contracción inversa de herramientas de metal duro y HSS; Dureza 52 + 2 HRC; Presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 agujeros adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Par transmisible elevado; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm²; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas expandible Hydro 3°, compacto ISO-7388-2 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Equilibrio prefijado en G2.5/25 000 rpm Hinweis: La norma anterior JIS B 6339 MAS BT se ha sustituido por ISO 7388-2.

Portaherramientas de acero de cambio rápido MULTIFIX Anwendung: Para fijar portaherramientas intercambiables . La selección del portaherramientas de acero de cambio rápido Multifix y el portaherramientas intercambiable depende de la potencia de salida, la anchura del carro de la herramienta y la altura del cincel para torno . Vorteil: Fabricación de precisión debido a la elevada precisión de repetición (0,01 mm); Opciones de fabricación polivalentes (40 posiciones de herramienta posibles); Ajuste de altura rápido y sin problemas gracias al tornillo de ajuste; Extremadamente flexible gracias a su diseño modular

Superficies de amarre Weldon De acuerdo con la norma ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: Tirantes necesarios, n.º 23690
