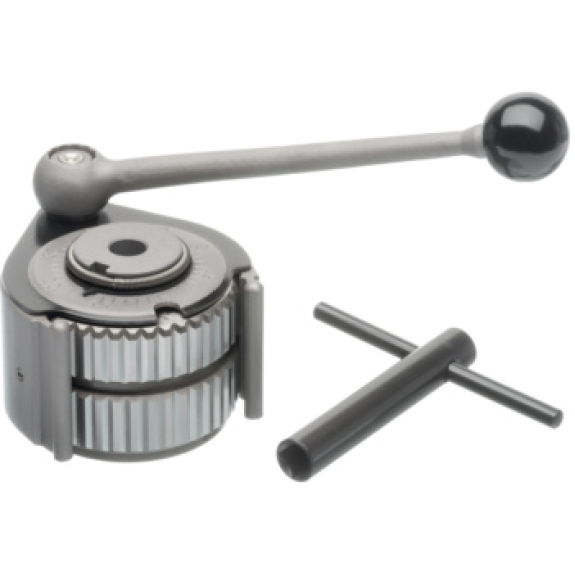

Cabezal de portaherramientas de acero MULTIFIX A

Mandriles cónicos Con cono Morse, para portabrocas Anwendung: Para alojamiento de portabrocas.; Para el mandril de sujeción con cono de amarre ISO, véase núm . 23272

Soporte J para barra de mandrinar MULTIFIX Anwendung: Para fijar herramientas con vástago cilíndrico.; Para cabezal de portaherramientas de acero Núm . 22240

roscador sincrónico, vástago cilíndrico similar a DIN 1835 B+E Anwendung: Para roscar en máquinas herramienta con husillos sincrónicos . Con machos de roscar fijados rígidamente, los errores de paso causan fuerzas axiales altas que pueden compensarse mediante roscadores sincrónicos a través de una mínima compensación de longitud bajo presión y tensión.; Tornillos de fijación para asegurar contra rotación del macho de roscar fijado; portabrocas de cambio rápido de roscado para husillos sincrónicos; vástago cilíndrico similar a DIN 1835 B+E Vorteil: mayor vida útil de la herramienta; Sujeción segura en insertos de cambio rápido para portapinzas ER Hinweis: Accesorios necesarios: Accesorio de cambio rápido, 1 y 2 piezas, con n.º 21556316-525; mordazas de sujeción de tipo ER para roscado, con n.º 23320600-691

Portaherramientas expandible Hydro 3°, compacto ISO-7388-2 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Equilibrio prefijado en G2.5/25 000 rpm Hinweis: La norma anterior JIS B 6339 MAS BT se ha sustituido por ISO 7388-2.

superficie de amarre con orificio de conducto de refrigeración KKB= orificios de conductos de refrigeración sellables Anwendung: para herramientas de fijación con vástagos cilíndricos y superficies de fijación conformes a DIN 1835 B.; tolerancia de cono AT3; resistencia HRC 57-60; resistencia del núcleo de 1000-1200 N/mm²; con orificio para chip de recorrido Balluff; todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, cono interior al diámetro de sujeción 0,005 mm Vorteil: evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Portaherramientas térmico, compacto, 3 grados Para la creación de moldes con el mínimo contorno de interferencia Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; Dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 agujeros adicionales para equilibrado fino; orificio para chip de recorrido Balluff; desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación
