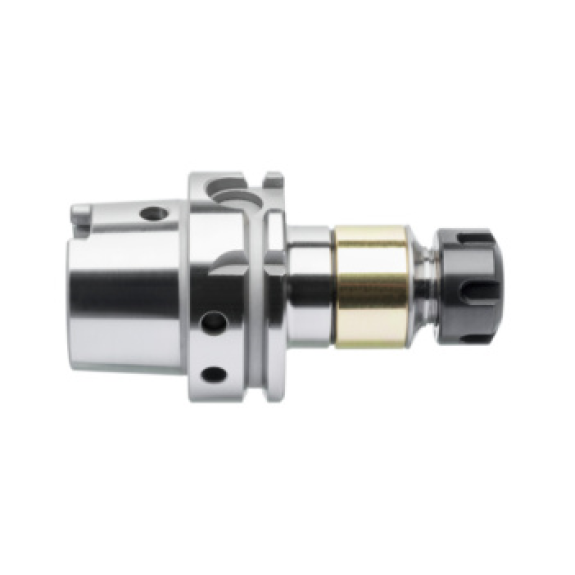

Roscador ORION HSK63 ER20 M3M16, compensación +/-0,5 mm

Mandriles cónicos Con cono Morse, para portabrocas Anwendung: Para alojamiento de portabrocas.; Para el mandril de sujeción con cono de amarre ISO, véase núm . 23272

Casquillos de cambio rápido Sin acoplamiento de seguridad Vorteil: Mayor vida útil de la herramienta Hinweis: Consúltenos sobre cualquier diámetro de vástago, tamaño de rosca o marca que no se incluya en la lista . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.

Superficies de amarre Weldon De acuerdo con la norma ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: Tirantes necesarios, n.º 23690

Superficies de amarre Weldon De acuerdo con la norma ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: Tirantes necesarios, n.º 23690

Superficies de amarre Weldon De acuerdo con la norma DIN 69893-1, forma A Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff; Todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, superficie cónica interior al diámetro de sujeción 0,005 mm Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Portaherramientas térmico de 4,5 grados SK40 ISO 7388-1 Versión larga Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Portaherramientas térmico para altas velocidades de rotación; Diseño compacto, bajo contorno de interferencia; Muy alta transferencia de par; Muy rentable Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas térmico de 4,5 grados SK40 ISO 7388-1 Versión larga Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Portaherramientas térmico para altas velocidades de rotación; Diseño compacto, bajo contorno de interferencia; Muy alta transferencia de par; Muy rentable Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas térmico, compacto, 3 grados para la creación de moldes con el mínimo contorno de interferencia Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para tareas pesadas de mecanizado y todas las aplicaciones que requieren alta potencia . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 orificios de precisión adicionales para equilibrado fino; orificio para chip de recorrido Balluff; desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico HSK A-63, 4,5 grados Versión larga Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos con tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación; Diseño compacto con contorno de interferencia mínima; Muy alta transferencia de par; Ideal para el mecanizado HSC

Portaherramientas térmico de 4,5 grados SK40 ISO 7388-1 Versión larga Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Portaherramientas térmico para altas velocidades de rotación; Diseño compacto, bajo contorno de interferencia; Muy alta transferencia de par; Muy rentable Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas expandible hidráulico de alto rendimiento Anwendung: Para fijación de alta precisión y centrada de herramientas de fresado, taladrado y escariado, especialmente para fresado y mecanizado de desbaste difícil durante desbastado.; Casquillos reductores para aplicaciones flexibles; Presión del refrigerante de hasta 80 bares; Resistencia al calor de hasta 100°C Vorteil: Versión robusta ideal para corte de metal HPC+HSC; Propiedades de amortiguación para prolongar la duración de las herramientas y la vida útil del husillo de la máquina; El efecto de amortiguación de vibraciones reduce las microgrietas y mejora la superficie de la pieza; Permite sujetar todos los vástagos comunes (Ø tolerancia h6); Muy alta transferencia de par (Ø 20 = 650 Nm/Ø 32 = 890 Nm)

Roscador de cambio rápido Anwendung: Para roscar y conformar roscas en máquinas NC.; Compensación longitudinal elástica efectiva en tracción y presión; Para insertos de cambio rápido con acoplamiento de seguridad ajustable; Para retroceso, es necesario un cambio de sentido de giro del husillo de la máquina.

Roscador de cambio rápido Anwendung: Para roscar y conformar roscas en máquinas NC.; Compensación longitudinal elástica efectiva en tracción y presión; Para insertos de cambio rápido con acoplamiento de seguridad ajustable; Para retroceso, es necesario un cambio de sentido de giro del husillo de la máquina.

Portaherramientas expandible Hydro 3°, compacto ISO-7388-2 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Equilibrio prefijado en G2.5/25 000 rpm Hinweis: La norma anterior JIS B 6339 MAS BT se ha sustituido por ISO 7388-2.
