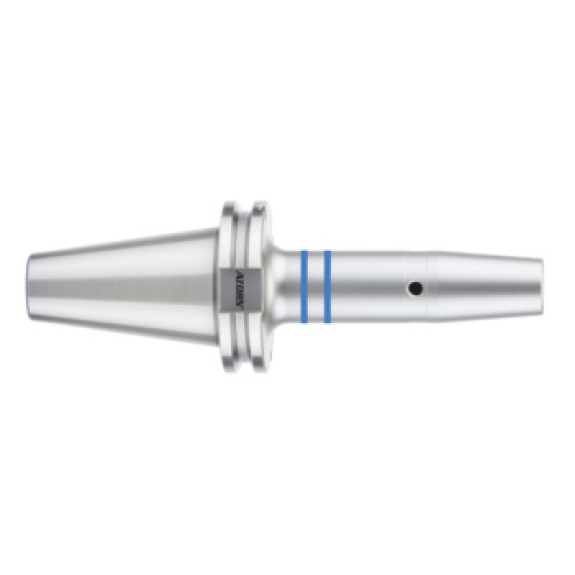

Portaherr. térm. ATORN SK40 x 20 mm A 160 DIN 69871, alimentación refrig. ADB

Portaherramientas expandible hidráulico de alto rendimiento Anwendung: Para fijación de alta precisión y centrada de herramientas de fresado, taladrado y escariado, especialmente para fresado y mecanizado de desbaste difícil durante desbastado.; Casquillos reductores para aplicaciones flexibles; Presión del refrigerante de hasta 80 bares; Resistencia al calor de hasta 100°C Vorteil: Versión robusta ideal para corte de metal HPC+HSC; Propiedades de amortiguación para prolongar la duración de las herramientas y la vida útil del husillo de la máquina; El efecto de amortiguación de vibraciones reduce las microgrietas y mejora la superficie de la pieza; Permite sujetar todos los vástagos comunes (Ø tolerancia h6); Muy alta transferencia de par (Ø 20 = 650 Nm/Ø 32 = 890 Nm)

Superficies de amarre Weldon De acuerdo con la norma DIN 69893-1, forma A Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff; Todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, superficie cónica interior al diámetro de sujeción 0,005 mm Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Casquillos de cambio rápido Con acoplamiento de seguridad Hinweis: Los diámetros del mango o tamaños de rosca y marcas que no aparecen indicados están disponibles bajo pedido . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.

Pinzas tipo ER ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos en pinza de sujeción ER en conformidad con DIN 6499.; Todos los conos y tolerancias presentan rectificado con precisión; Todas las mordazas de sujeción ER 16 tienen una tuerca hexagonal Hinweis: Para ER 16 = versión normal, utilice nuestra llave fija de una boca n.º 52002 025 La norma ISO 7388-1 ha sustituido a la norma DIN 69871-1 . Tirantes necesarios n.º 23690 y portapinzas n.º 23320

Roscador de cambio rápido Anwendung: Para roscar y conformar roscas en máquinas NC.; Compensación longitudinal elástica efectiva en tracción y presión; Para insertos de cambio rápido con acoplamiento de seguridad ajustable; Para retroceso, es necesario un cambio de sentido de giro del husillo de la máquina.

Casquillos de cambio rápido Con acoplamiento de seguridad Hinweis: Los diámetros del mango o tamaños de rosca y marcas que no aparecen indicados están disponibles bajo pedido . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.
