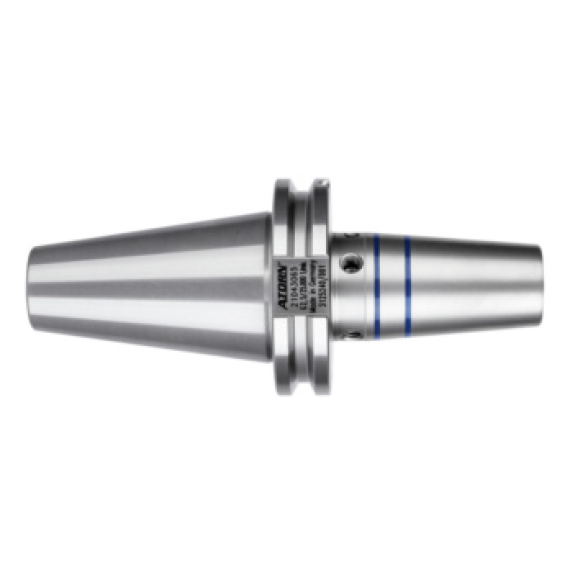

Portaherramientas térmico ATORN SK40 x 20 A80 KKB ISO 7388-1, tipo AD/AF

Pinzas tipo ER ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos en pinza de sujeción ER en conformidad con DIN 6499.; Todos los conos y tolerancias presentan rectificado con precisión; Todas las mordazas de sujeción ER 16 tienen una tuerca hexagonal Hinweis: Para ER 16 = versión normal, utilice nuestra llave fija de una boca n.º 52002 025 La norma ISO 7388-1 ha sustituido a la norma DIN 69871-1 . Tirantes necesarios n.º 23690 y portapinzas n.º 23320

Superficies de amarre Weldon De acuerdo con la norma DIN 69893-1, forma A Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff; Todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, superficie cónica interior al diámetro de sujeción 0,005 mm Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Superficies de amarre Weldon De acuerdo con la norma ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: Tirantes necesarios, n.º 23690

Soporte H para barra de mandrinar MULTIFIX Anwendung: Para fijar herramientas con vástago cilíndrico.

Portaherramientas expandible Hydro 3°, compacto ISO-7388-1 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; variable gracias al uso de casquillos reductores; Calidad de equilibrio a G2.5/25,000 rpm; Con orificio para chip de recorrido Balluff Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas expandible Hydro 3°, compacto ISO-7388-2 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Equilibrio prefijado en G2.5/25 000 rpm Hinweis: La norma anterior JIS B 6339 MAS BT se ha sustituido por ISO 7388-2.
