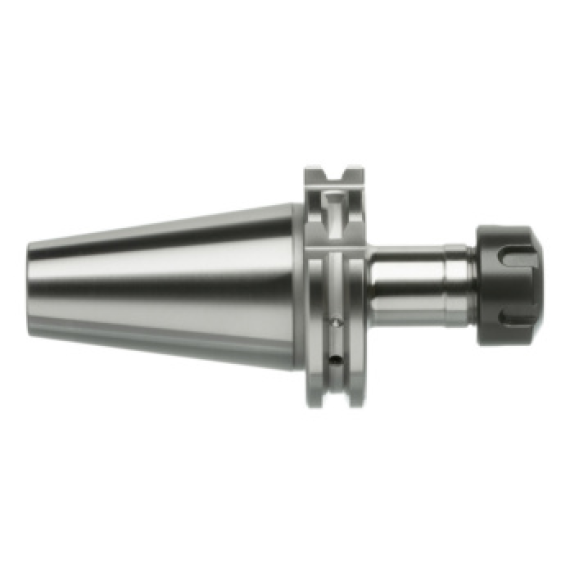

Portaherramientas ORION SK40 ER25 A100, ISO 7388-1, tipo AD/AF

Casquillos de cono Morse MULTIFIX Anwendung: Accesorios para soporte intercambiable para conos Morse de fijación.; Para cabezal de portaherramientas de acero Núm . 22240

Casquillos de cambio rápido Con acoplamiento de seguridad Hinweis: Los diámetros del mango o tamaños de rosca y marcas que no aparecen indicados están disponibles bajo pedido . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.

Extensiones accesorios para 21556516-525 Anwendung: Extensiones para portabrocas de cambio rápido de 2 piezas sincrónico . Hinweis: se requiere el inserto de cambio rápido de dos piezas apropiado 21556516 o 21556525 para utilizar extensiones 21566616-725.

Superficies de amarre Weldon De acuerdo con la norma ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: Tirantes necesarios, n.º 23690

Superficies de amarre Weldon De acuerdo con la norma DIN 69893-1, forma A Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff; Todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, superficie cónica interior al diámetro de sujeción 0,005 mm Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Roscador sincrónico, vástago cilíndrico similar a DIN 1835 B+E Para portapinzas de acuerdo con DIN 6499 ISO 15488, sistema ER Anwendung: Para roscar en máquinas herramienta con husillos sincrónicos . Con machos de roscar fijados rígidamente, los errores de paso causan fuerzas axiales altas que pueden compensarse mediante roscadores sincrónicos a través de una mínima compensación de longitud bajo presión y tensión . Vorteil: Los errores de paso se compensan bajo presión; Mayor vida útil de la herramienta

Portaherramientas térmico, corto, 4,5 grados, ISO 7388-1 Con orificios de refrigerante sellables (=KKB) Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Para la contracción y la contracción inversa de herramientas de metal duro y HSS; Dureza 52 + 2 HRC; Presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 agujeros adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Par transmisible elevado; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm²; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico, 4,5 grados (con KKB) Con orificios de refrigerante sellables (=KKB) Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Para la contracción y la contracción inversa de herramientas de metal duro y HSS; Dureza 52 + 2 HRC; Presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 agujeros adicionales para equilibrado fino; Orificio para chip de recorrido Balluff; Orificios de refrigerante sellables; La geometría mejora de forma significativa la absorción de impactos Vorteil: Par transmisible elevado; Alto volumen de arranque de virutas, ideal para el mecanizado HSC; Protege el husillo y la máquina; Ideal para altas velocidades de rotación; mejor calidad de superficie

Soporte H para barra de mandrinar MULTIFIX Anwendung: Para fijar herramientas con vástago cilíndrico.

Pinza de roscado de cambio rápido ISO 7388-1 SK Compensación de longitud elástica, eficaz bajo presión y tensión Anwendung: Para roscar y conformar roscas en máquinas NC y centros de mecanizado.; Adaptación rápida gracias a portabrocas de cambio rápido; Bajo desgaste de la herramienta gracias a compensación de longitud Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas expandible HYDRO de alto rendimiento Diseño corto y reforzado conforme a ISO 7388-1 Anwendung: Para fijación de alta precisión y centrada de herramientas de fresado, taladrado y escariado, especialmente con fresado y mecanizado de servicio pesado durante desbastado.; Casquillos reductores para aplicaciones flexibles; Muy alta concentricidad ( 3 µm); Presión del refrigerante de hasta 80 bares; Resistencia al calor de hasta 100°C Vorteil: Versión robusta ideal para corte de metal HPC+HSC; Propiedades de amortiguación para prolongar la duración de las herramientas y la vida útil del husillo de la máquina; El efecto de amortiguación de vibraciones reduce las microgrietas y mejora la superficie de la pieza; Permite sujetar todos los vástagos comunes (Ø tolerancia h6); Muy alta transferencia de par (Ø 20 = 650 Nm/Ø 32 = 890 Nm) Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas expandible Hydro 3°, compacto ISO-7388-1 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; variable gracias al uso de casquillos reductores; Calidad de equilibrio a G2.5/25,000 rpm; Con orificio para chip de recorrido Balluff Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas expandible Hydro 3°, compacto ISO-7388-2 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Equilibrio prefijado en G2.5/25 000 rpm Hinweis: La norma anterior JIS B 6339 MAS BT se ha sustituido por ISO 7388-2.

Portaherramientas extensible Hydro ultrafino y muy largo ISO 12164 (DIN 69893), muy largo Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto de portaherramientas térmico, adecuado para contornos de interferencia estrechos; Excelente absorción; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Con orificio para chip de recorrido Balluff
