Medidor trifásico multifunción DIN,para TA 1/5A, RS485/MODBUS RTU, Enhanced

352,72 €Precio con IVA
Cantidad

Pago seguro

mastercard
visa

Transferencia

Información de envío

40 artículos en stock

Gastos de envío a partir de:5,59 €Con IVA

Entrega entre el 06/06 y el 07/06

Vendido y enviado por

Título del Producto: Analizador de Red Trifásico Multifuncional DIN, 1/5A, RS485/MODBUS RTU, Mejorado

Ventajas:

  • Medición bidireccional en cuatro cuadrantes para todas las energías y potencias, óptima para una gestión energética eficiente.
  • Formato compacto de 4 módulos para guía DIN, ideal para instalación en espacios reducidos.
  • Posibilidad de registro y análisis remoto gracias al software WintoolNET y a la interfaz web.
  • Comunicación versátil a través de RS485 o Ethernet, perfecta para la integración en sistemas de automatización.
  • Excelente relación calidad/precio, beneficiosa para el análisis y el control del consumo energético.

Descripción Detallada del Producto:

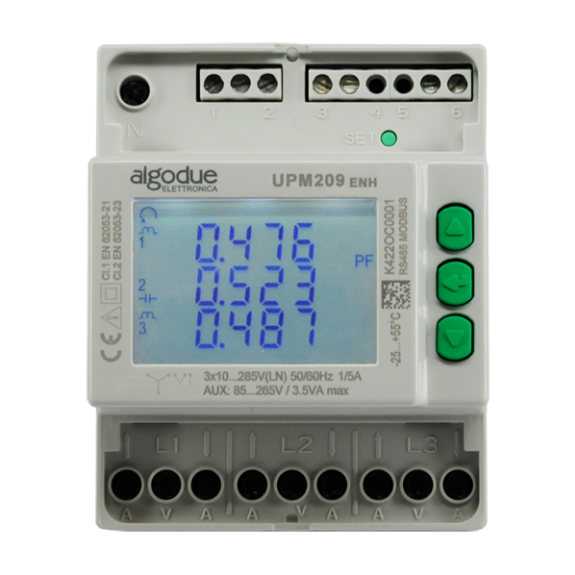

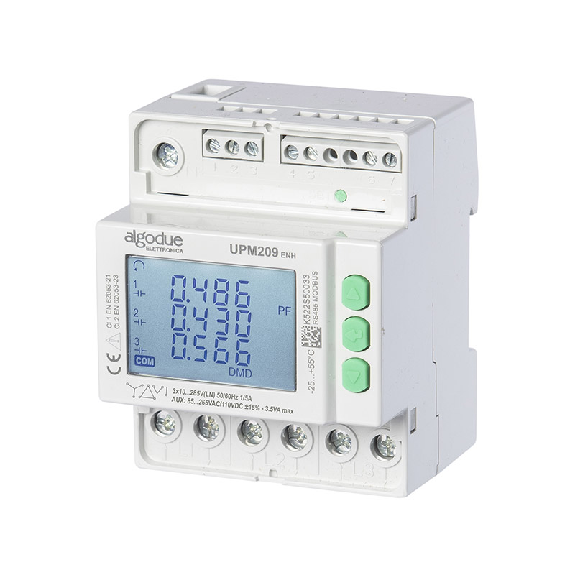

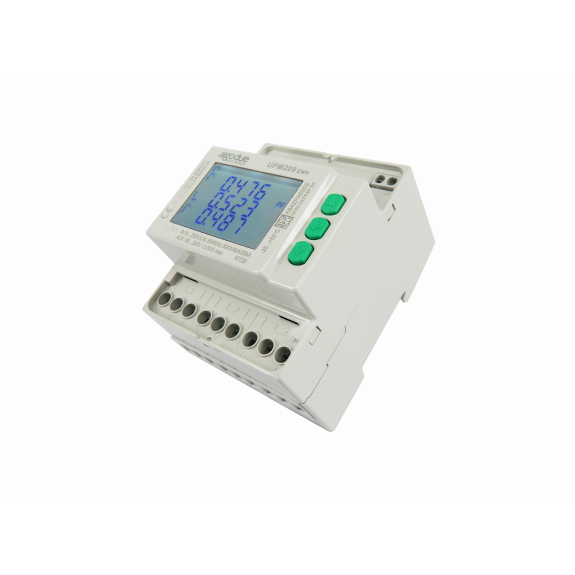

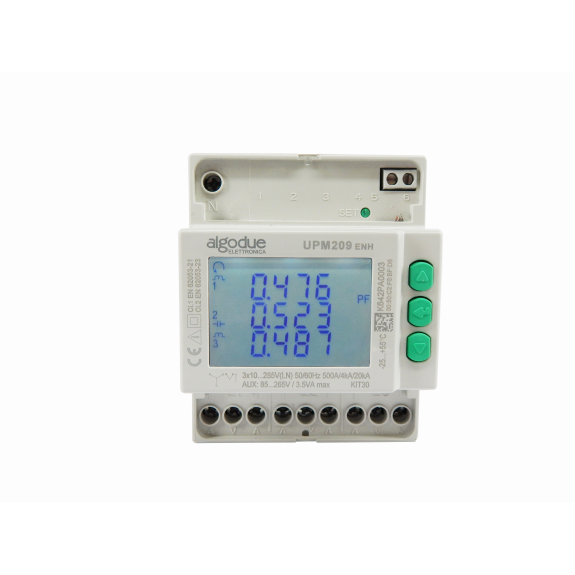

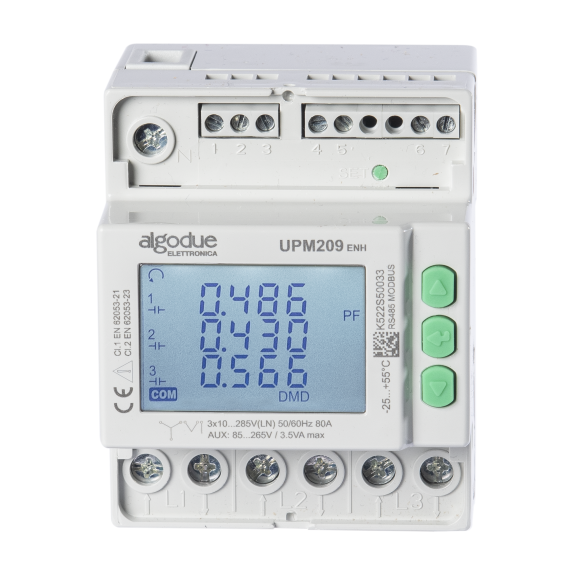

El Analizador de Red Trifásico Multifuncional DIN, modelo UPM209, es un instrumento avanzado diseñado para la medición y el registro de parámetros eléctricos. Su estructura extremadamente compacta con solo 4 módulos para guía DIN lo hace ideal para aplicaciones donde el espacio es limitado.

Gracias a la medición bidireccional en cuatro cuadrantes, el dispositivo permite detectar todas las energías y potencias, proporcionando un análisis preciso del consumo. Es compatible con TA estándar de 1 o 5A y soporta inserciones directas hasta 80A. También son compatibles los transformadores de tensión (TV), y la versión ENH del analizador ofrece hasta 8 MB de memoria para el registro de datos, además de la posibilidad de registrar todos los contadores de energía. Además, se pueden seleccionar hasta 24 parámetros instantáneos para el registro de los valores MIN/MED/MAX.

El dispositivo ofrece comunicación a través de MODBUS RTU/ASCII mediante el puerto RS485 y a través de MODBUS TCP con el puerto Ethernet, permitiendo un control remoto. El software WintoolNET facilita una gestión completa y la interfaz web adicional disponible para dispositivos con puerto Ethernet amplía aún más la versatilidad del instrumento, permitiendo la supervisión desde cualquier PC conectado a la red.

Con una excelente relación calidad/precio, el UPM209 se posiciona como la solución perfecta para crear puntos de medición dentro de las instalaciones, ofreciendo información precisa sobre las cargas presentes en los puntos de medición y ayudando al cálculo de los costes del consumo energético.

Especificaciones Técnicas:
Rango de tensión de alimentación: 85 … 265 VAC/110 VDC ±15%
Seguridad: 300 V CAT III, Consumo máximo: RS485: 1.6 VA – 1 W, Ethernet: 4.5 VA – 1.6 W
Frecuencia: 50/60 Hz
Entradas de tensión: 3×10/17 … 3×285/495 VA
Entradas de corriente: Modelo 1/5A CT máximo 6A, Modelo 80A máximo 80A
Precisión típica: Energía activa clase 1 según IEC/EN 62053-21
Puerto de comunicación: RS485 optoaislado o Ethernet (RJ45)
Protocolos: MODBUS RTU/ASCII (puerto RS485), HTTP, NTP, DHCP, MODBUS TCP (puerto Ethernet)
Salida digital (DO): Tipo pasivo optoaislado
Dimensiones y peso: 72x90x65 mm, máximo 436 g

Leer más

Características

Peso (kg)
0.44
Homologaciones
IEC
Sistema de visualización
digital
Tipo de protección
IP20
Montaje
en riel DIN
Corriente primaria (A)
80
Salida
RS-485, Modbus RTU, Ethernet, 3 cables, Modbus, 4-hilos
Tipo
trifásico
Referencia DirectIndustry
0020953705
