Medidor trifásico multifunción DIN, para TA 1/5A, RS485/MODBUS RTU, Basic

300,08 €Precio con IVA
Cantidad

Pago seguro

mastercard
visa

Transferencia

Información de envío

18 artículos en stock

Gastos de envío a partir de:5,59 €Con IVA

Entrega entre el 06/06 y el 07/06

Vendido y enviado por

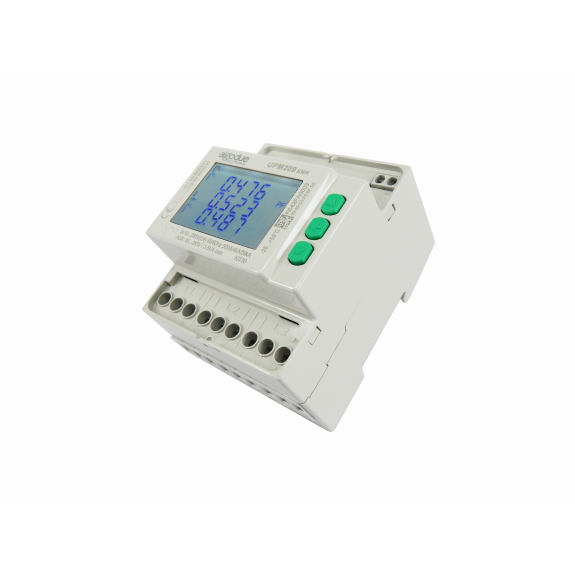

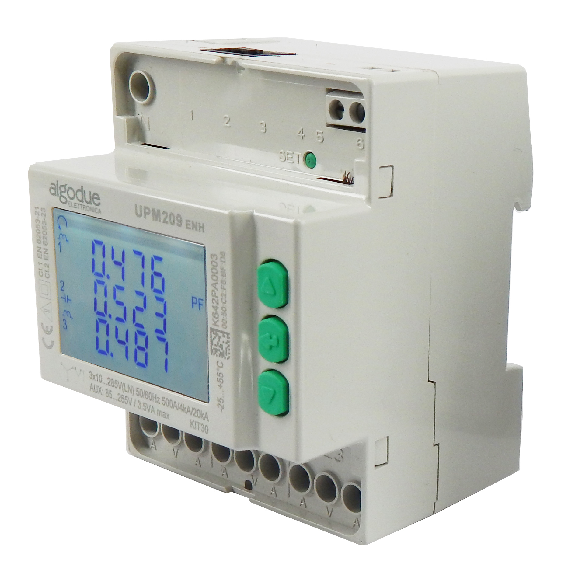

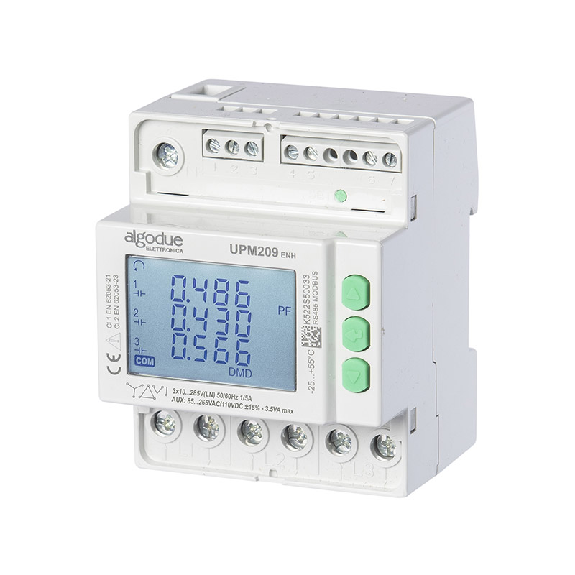

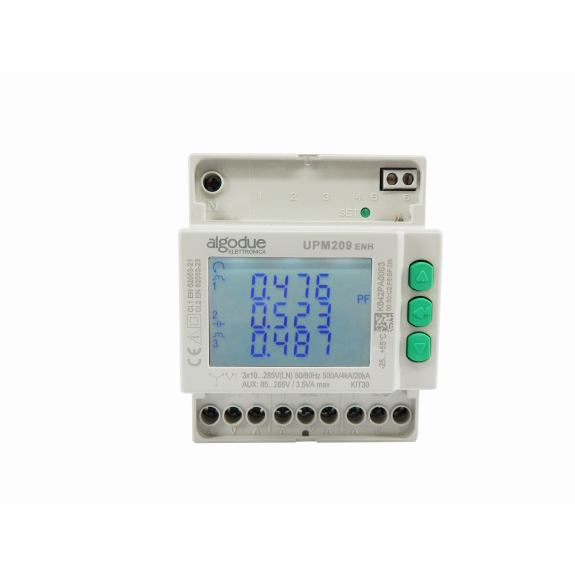

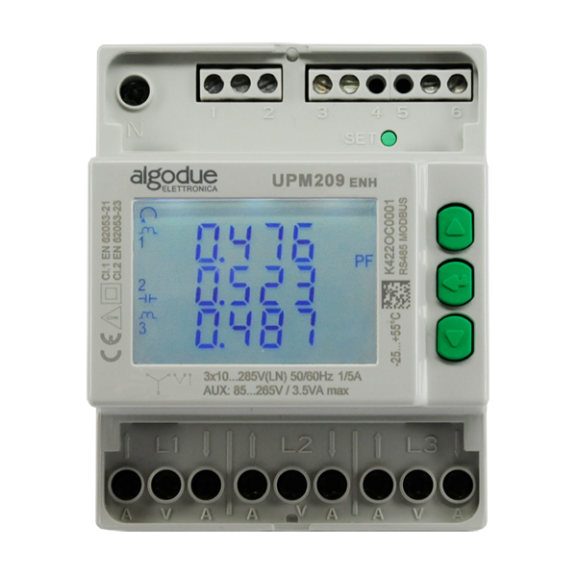

Producto: Analizador de Red Trifásico Multifunción DIN

Modelo: UPM209

Características Importantes: Para TA estándar 1/5A, RS485/MODBUS RTU, Puerto Ethernet

Tipo: Medida y análisis de consumos

Palabras Clave Secundarias: RS485, Ethernet, MODBUS, medida bidireccional, análisis de consumos, gestión remota

Ventajas

  • Versatilidad: Soporta mediciones bidireccionales en cuatro cuadrantes para todas las energías y potencias, asegurando una cobertura completa de las necesidades de análisis energético.
  • Gestión Remota: Comunicación mediante protocolo MODBUS RTU/ASCII y a través del puerto Ethernet para control remoto con el software WintoolNET.
  • Compacidad: Diseño extremadamente compacto de solo 4 módulos en riel DIN, adecuado para espacios reducidos.
  • Almacenamiento Avanzado: Disponible con hasta 8 MB de memoria para el registro de datos en la versión ENH y capacidad para registrar todos los contadores de energía.
  • Facilidad de Uso: Interfaz web accesible desde cualquier PC conectado a la red, mejorando la gestión operativa.
  • Seguridad y Precisión: Certificado de seguridad 300 V CAT III y clase de precisión de energía activa Clase 1 según la norma IEC/EN 62053-21.

Descripción Detallada del Fabricante

El analizador de red trifásico UPM209 es un dispositivo multifunción diseñado específicamente para la medición y el registro de parámetros eléctricos esenciales para un análisis eficaz de los consumos. Su capacidad para realizar mediciones en cuatro cuadrantes hace que este dispositivo sea extremadamente versátil para el análisis energético. Adecuado para transformadores de corriente estándar de 1 o 5A, permite una instalación simple y flexible.

Gracias a la comunicación a través del puerto serie RS485 con protocolo MODBUS RTU/ASCII y a través del puerto Ethernet con protocolo MODBUS TCP, el UPM209 ofrece opciones extendidas para la gestión remota a través del software WintoolNET o a través de una interfaz web. Estas características hacen de esta herramienta un recurso ideal para establecer puntos de medición dentro de las instalaciones y monitorizar todos los contadores de energía: activa, reactiva y aparente (en la versión ENH). La seguridad de medición certificada a 300 V CAT III y el bajo consumo añaden una fiabilidad adicional al uso diario del UPM209.

Especificaciones Técnicas

  • Alimentación: Rango de voltaje 85 … 265 VCA/110 VCC ±15 %. Seguridad: 300 V CAT III.
  • Consumo Máximo: Instrumento con puerto RS485: 1,6 VA – 1 W; Instrumento con puerto Ethernet: 4,5 VA – 1,6 W.
  • Frecuencia: 50/60 Hz.
  • Entradas de Voltaje: Rango 3×10/17 … 3×285/495 VCA. Seguridad: 300 V CAT III.
  • Entradas de Corriente: Valor máximo TA 1/5A: 6 A; Mod. 80A: 80 A.
  • Precisión: Energía activa clase 1 según IEC/EN 62053-21.
  • Puerto de Comunicación: Tipo: RS485 optoaislado o Ethernet (RJ45). Protocolos: MODBUS RTU/ASCII (RS485), HTTP, NTP, DHCP, MODBUS TCP (Ethernet).
  • Dimensiones y Peso: 72x90x65 mm, máx. 436 g.
Leer más

Características

Peso (kg)
0.44
Homologaciones
IEC
Sistema de visualización
digital
Tipo de protección
IP20
Montaje
en riel DIN
Corriente primaria (A)
80
Salida
RS-485, Modbus RTU, Ethernet, 3 cables, Modbus, 4-hilos
Tipo
trifásico
Referencia DirectIndustry
0020954547

Descripción

Producto: Analizador de Red Trifásico Multifunción DIN

Modelo: UPM209

Características Importantes: Para TA estándar 1/5A, RS485/MODBUS RTU, Puerto Ethernet

Tipo: Medida y análisis de consumos

Palabras Clave Secundarias: RS485, Ethernet, MODBUS, medida bidireccional, análisis de consumos, gestión remota

Ventajas

  • Versatilidad: Soporta mediciones bidireccionales en cuatro cuadrantes para todas las energías y potencias, asegurando una cobertura completa de las necesidades de análisis energético.
  • Gestión Remota: Comunicación mediante protocolo MODBUS RTU/ASCII y a través del puerto Ethernet para control remoto con el software WintoolNET.
  • Compacidad: Diseño extremadamente compacto de solo 4 módulos en riel DIN, adecuado para espacios reducidos.
  • Almacenamiento Avanzado: Disponible con hasta 8 MB de memoria para el registro de datos en la versión ENH y capacidad para registrar todos los contadores de energía.
  • Facilidad de Uso: Interfaz web accesible desde cualquier PC conectado a la red, mejorando la gestión operativa.
  • Seguridad y Precisión: Certificado de seguridad 300 V CAT III y clase de precisión de energía activa Clase 1 según la norma IEC/EN 62053-21.

Descripción Detallada del Fabricante

El analizador de red trifásico UPM209 es un dispositivo multifunción diseñado específicamente para la medición y el registro de parámetros eléctricos esenciales para un análisis eficaz de los consumos. Su capacidad para realizar mediciones en cuatro cuadrantes hace que este dispositivo sea extremadamente versátil para el análisis energético. Adecuado para transformadores de corriente estándar de 1 o 5A, permite una instalación simple y flexible.

Gracias a la comunicación a través del puerto serie RS485 con protocolo MODBUS RTU/ASCII y a través del puerto Ethernet con protocolo MODBUS TCP, el UPM209 ofrece opciones extendidas para la gestión remota a través del software WintoolNET o a través de una interfaz web. Estas características hacen de esta herramienta un recurso ideal para establecer puntos de medición dentro de las instalaciones y monitorizar todos los contadores de energía: activa, reactiva y aparente (en la versión ENH). La seguridad de medición certificada a 300 V CAT III y el bajo consumo añaden una fiabilidad adicional al uso diario del UPM209.

Especificaciones Técnicas

  • Alimentación: Rango de voltaje 85 … 265 VCA/110 VCC ±15 %. Seguridad: 300 V CAT III.
  • Consumo Máximo: Instrumento con puerto RS485: 1,6 VA – 1 W; Instrumento con puerto Ethernet: 4,5 VA – 1,6 W.
  • Frecuencia: 50/60 Hz.
  • Entradas de Voltaje: Rango 3×10/17 … 3×285/495 VCA. Seguridad: 300 V CAT III.
  • Entradas de Corriente: Valor máximo TA 1/5A: 6 A; Mod. 80A: 80 A.
  • Precisión: Energía activa clase 1 según IEC/EN 62053-21.
  • Puerto de Comunicación: Tipo: RS485 optoaislado o Ethernet (RJ45). Protocolos: MODBUS RTU/ASCII (RS485), HTTP, NTP, DHCP, MODBUS TCP (Ethernet).
  • Dimensiones y Peso: 72x90x65 mm, máx. 436 g.
