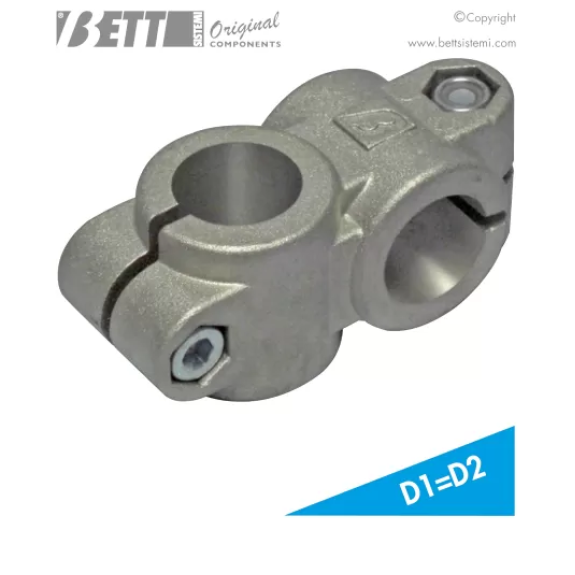

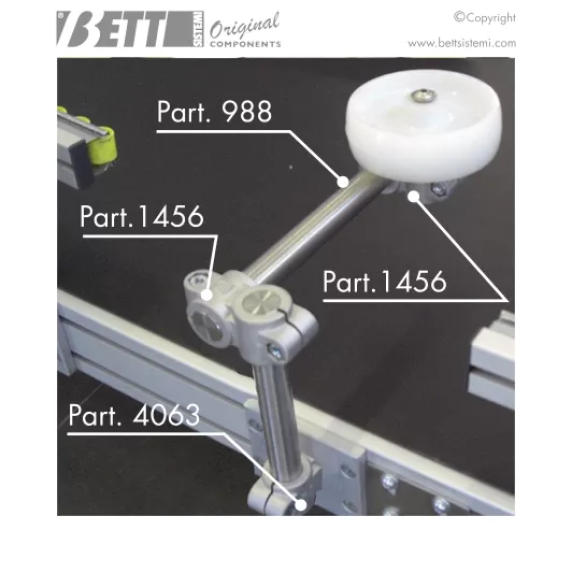

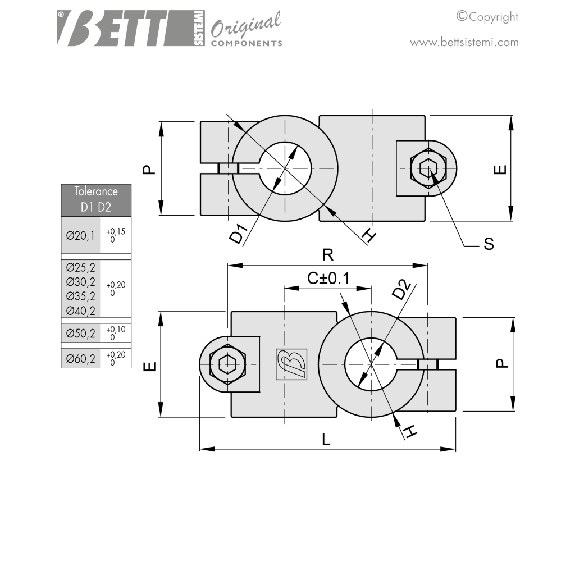

CONEXIÓN DE TUBO D.60 EN CRUZ

Uso: conexión de barras paralelas/ortogonales a la superficie de fijación (conexión paralela sólo para tubos y barras de Ø12, conexión ortogonal para tubos y barras de Ø12 o barras 10x10) . Adecuado para aplicaciones expuestas a impactos accidentales . Suministro: n.1 abrazadera de aluminio UNI 5076, n.2 tornillos de cabeza cilíndrica hexagonal UNI5931 de acero inoxidable, n.2 tapones para agujeros de polietileno negro RAL9005 . Gracias al doble tornillo de apriete, el conector ejerce una mayor fuerza de apriete sobre la barra . Par de apriete: 4,9 Nm (M5).

Uso: conexión de barras redondas o cuadradas; sujeción de tubos no constante en el tiempo . Suministro: n.1 abrazadera de poliamida reforzada negra RAL9005 . Par de apriete: 4,9 Nm (M5) . Advertencias: si se combina con tubos redondos comerciales de ø12, comprobar que la tolerancia corresponde a la de nuestro artículo 2012, que tiene una tolerancia estrecha seleccionada (+0,1/-0,05); si se combina con barras cuadradas comerciales de 10x10, comprobar que la tolerancia corresponde a la de nuestro artículo 1789 (+0,25/-0,005).

Uso: conexión de barras redondas o cuadradas estiradas; adecuado para aplicaciones expuestas a impactos accidentales . Suministro: n.1 abrazadera de aluminio UNI 5076; n.1 tornillo de cabeza cilíndrica UNI 5931, n.1 tuerca hexagonal, n.1 tornillo prisionero y n.1 limitador de par antirrotura de acero galvanizado . Par de apriete: 10 Nm (M6) . Advertencias: si se combina con tubos/varillas comerciales de ø12/14, comprobar que la tolerancia corresponde a la de nuestro artículo 2012 que tiene una tolerancia estrecha seleccionada (+0,1/-0,05); si se combina con varillas cuadradas comerciales de 10x10, comprobar que la tolerancia corresponde a la de nuestro artículo 1789 (+0,25/-0,005).

Uso: conexión ortogonal entre dos barras redondas estiradas . Suministro: n.1 abrazadera de aluminio UNI 5076; n.2 tornillos de cabeza cilíndrica hexagonal DIN 7984, n.2 tuercas hexagonales UNI 5589 y n.2 limitadores de par antirrotura de acero galvanizado . Par de apriete: 25 Nm (M8).

Uso: conexión ortogonal entre dos barras redondas . Suministro: n.1 abrazadera de aluminio UNI 5076; n.2 tornillos de cabeza cilíndrica hexagonal UNI 5931, n.2 tuercas autoblocantes hexagonales DIN 985 de acero galvanizado . Advertencias: los conectores pueden llevar varios tipos de tubos redondos estirados/rectificados o electrounidos . Los tubos, debido a sus características de ovalización, pueden no encajar fácilmente, siendo necesario escariar el orificio para calibrar el acoplamiento tubo/abrazadera.
