CONEXIÓN DE TUBO D.14 EN CRUZ

Uso: conexión de barras redondas . Suministro: n.1 abrazadera de aluminio UNI 5076; n.1 tornillo de cabeza cilíndrica hexagonal UNI 5931 y n.1 tuerca hexagonal autoblocante DIN 985 de acero galvanizado . Advertencias: los conectores pueden llevar varios tipos de tubos redondos estirados/rectificados o electrounidos . Los tubos, debido a sus características de ovalización, pueden no encajar fácilmente, siendo necesario escariar el orificio para calibrar el acoplamiento tubo/abrazadera.

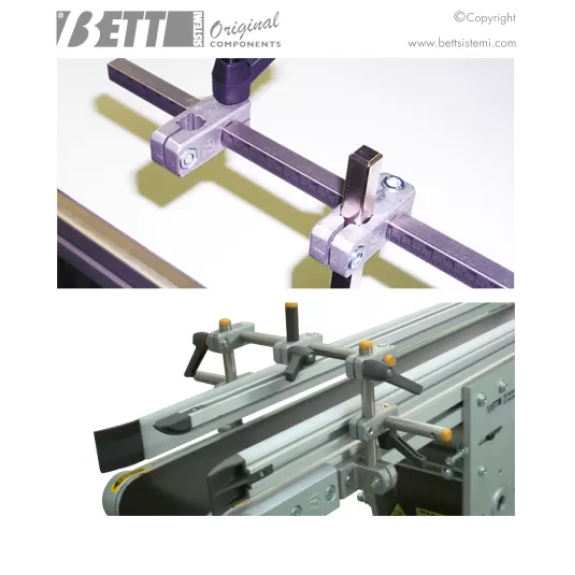

Uso: conexión ortogonal entre dos barras redondas o cuadradas estiradas . Adecuado para aplicaciones expuestas a impactos accidentales . Suministro: n.1 abrazadera de aluminio UNI 5076; n.2 tornillos de cabeza cilíndrica UNI 5931, n.2 tuercas hexagonales UNI 5588 y n.2 limitadores de par antirrotura de acero galvanizado . Par de apriete: 10 Nm (M6) . Advertencias: si se combina con tubos redondos comerciales ø12, comprobar que la tolerancia corresponda a la de nuestro artículo 2012 que tiene una tolerancia estrecha seleccionada (+0,1/-0,05); si se combina con barras cuadradas comerciales 10x10, comprobar que la tolerancia corresponda a la de nuestro artículo 1789 (+0,25/-0,005).

Uso: conexión ortogonal entre dos barras redondas . Suministro: n.1 abrazadera de aluminio UNI 5076; n.2 tornillos de cabeza cilíndrica hexagonal UNI 5931, n.2 tuercas autoblocantes hexagonales DIN 985 de acero galvanizado . Advertencias: los conectores pueden llevar varios tipos de tubos redondos estirados/rectificados o electrounidos . Los tubos, debido a sus características de ovalización, pueden no encajar fácilmente, siendo necesario escariar el orificio para calibrar el acoplamiento tubo/abrazadera.

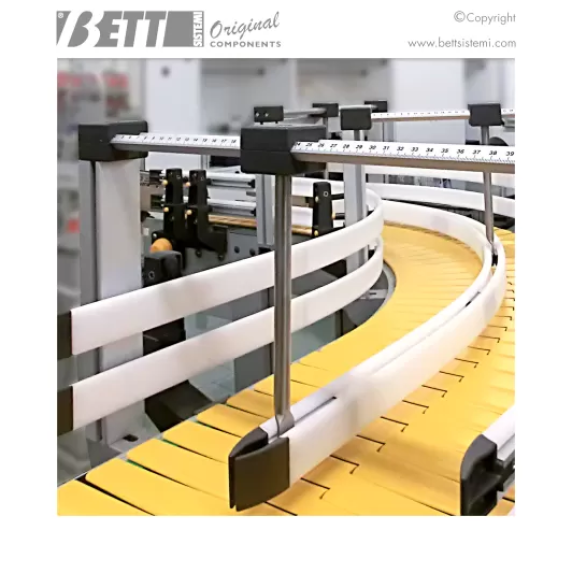

Uso: fijación de reflectores con pasador clavija, el par de apriete no es constante en el tiempo . Suministro: n.1 abrazadera en poliamida reforzada negra RAL9005, n.1 tornillo de cabeza cilíndrica hexagonal UNI 5931 y n.1 tuerca hexagonal UNI 5588 de acero galvanizado . Par de apriete: 4,9 Nm (M5) . Atención: en combinación con tubos redondos comerciales de ø12, comprobar que la tolerancia corresponde a la de nuestro artículo 2012 (+0,1/-0,05).

Uso: conexión entre dos barras redondas . Suministro: n.1 abrazadera de aluminio UNI 5076; n.2 tornillos de cabeza cilíndrica UNI 5931, n.2 tuercas autoblocantes hexagonales DIN 985 de acero galvanizado . Advertencias: los conectores pueden llevar varios tipos de tubos redondos estirados/rectificados o electrounidos . Los tubos, debido a sus características de ovalización, pueden no encajar fácilmente, siendo necesario escariar el orificio para calibrar el acoplamiento tubo/abrazadera.

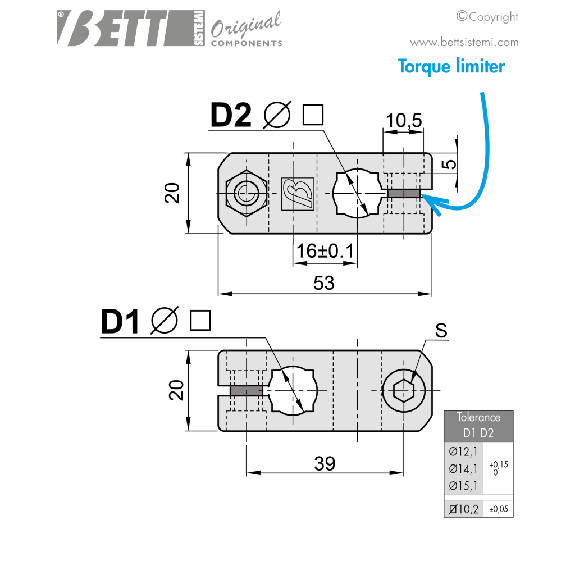

Uso: conexión entre dos barras redondas o cuadradas estiradas, con una nueva forma de agujero híbrido . Adecuado para aplicaciones expuestas a impactos accidentales . Suministro: n.1 abrazadera de aluminio UNI 5076; n.2 tornillos de cabeza cilíndrica hexagonal UNI 5931, n.2 tuercas hexagonales UNI 5588 y n.2 limitadores de par antirrotura de acero galvanizado . Par de apriete: 10 Nm (M6) . Advertencias: si se combina con tubos redondos comerciales ø12, comprobar que la tolerancia corresponda a la de nuestro artículo 2012 que tiene una tolerancia estrecha seleccionada (+0,1/-0,05); si se combina con barras cuadradas comerciales 10x10, comprobar que la tolerancia corresponda a la de nuestro artículo 1789 (+0,25/-0,005).
