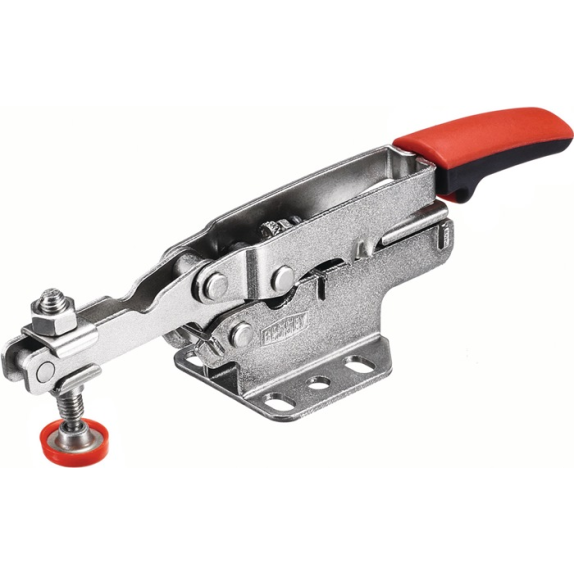

Waagrechtspanner STC-HH70 Gr.70 waagrechte Grundpl.

Waagrechtspanner Nr.6830 Gr.0 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 4mm· C: 11,5-15,5mm· D: 4,6mm· Andrückschraube: M4 x 25· HW min.: -5,5mm· L1: 79mm· HW max.: 0mm· H1: 23mm· F1: 0,25kN· H2: 34mm· Gesamthöhe: 23mm· a*: 90°· Bauart: waagrechter Fuß· I: 7,5mm· F2: 0,4kN· F: 5,5mm· B: 28mm· P: 25,5mm· K: 6,3mm· E: 9mm· M: 16mm· H: 14,5mm· N: 25mm· Gesamtlänge: 79mm

ESD Senkrechtspanner Verzinkt, passiviert Niete aus rostfreiem Stahl Größe 2 und 3 mit einsatzgehärteten Lagerbuchsen Lagerstellen gefettet Offener Haltearm Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente Für den Einsatz in ESD Schutzzonen (EPA electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1. Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube. Hinweis: Der ESD Schubstangenspanner ist nicht isolierend . Er darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.

Schubstangenspanner Nr.6840 Gr.0 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 6,5mm· L2: 10mm· M2: M10x1mm· HW min.: 12mm· L1: 66,5mm· HW max.: 20mm· H1: 37mm· F1: 0,8kN· B max.: 26,5mm· F2: 0,8kN· B min.: 10,5mm· L3: 54mm· E: 13mm· N: 15mm

Senkrechtspanner Nr.6800NI Gr.1 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 5mm· C: 16mm· D: 4,5mm· a: 95°· L2: 57mm· HW min.: -4,2mm· L1: 61mm· HW max.: 2mm· H1: 98mm· F1: 0,6kN· M1: -· Bohrungs-Ø: 4,5 mm· Material: Edelstahl· I: 10mm· F2: 1,1kN· F: 6mm· B: 39mm· P: 27mm· K: 5,5mm· E: 17,5mm· M: 24mm· H: 19mm· N: 34mm· Spannweite: 17,5 mm

Schubstangenspanner Nr.6844 Gr.3 kurz AMF kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.Weitere technische Eigenschaften:· A: 12mm· L2: 16mm· M2: M20x1,5mm· HW min.: 22mm· L1: 108mm· HW max.: 35mm· H1: 123mm· F1: 2,5kN· Gesamthöhe: 128mm· F2: 2,5kN· B: 57mm· L3: 115mm· E: 25mm· M: M8mm· N: 33mm

Waagrechtspanner Nr.6830 Gr.4 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 41mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: -4mm· L1: 287mm· F1: 2kN· Gesamthöhe: 74mm· L: 20,5mm· a*: 90°· Bauart: waagrechter Fuß· F: 27mm· P: 57mm· K: 8mm· A: 10mm· HW max.: 24mm· H1: 75mm· H2: 126mm· M1: 43mm· I: 20mm· F2: 3kN· B: 113mm· E: 63mm· M: 29-43mm· H: 45mm· N: 58mm· Gesamtlänge: 281mm· D1: 8,5mm

ESD Schubstangenspanner Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend) Lange Schubstangenführung mit Befestigungsgewinde und Mutter Verzinkt, passiviert Niete aus rostfreiem Stahl Hebelteile und Schubstange aus Vergütungsstahl Größe 2 und 3 mit einsatzgehärteter Lagerbuchse Lagerstellen gefettet Ergonomischer, ölbeständiger Handgriff, mit großer Handauflage und weicher Komponente Für den Einsatz in ESD Schutzzonen (EPA electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1. Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube. Hinweis: Der ESD Schubstangenspanner ist nicht isolierend . Er darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.

ESD Schubstangenspanner Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend) Lange Schubstangenführung mit Befestigungsgewinde und Mutter Verzinkt, passiviert Niete aus rostfreiem Stahl Hebelteile und Schubstange aus Vergütungsstahl Größe 2 und 3 mit einsatzgehärteter Lagerbuchse Lagerstellen gefettet Ergonomischer, ölbeständiger Handgriff, mit großer Handauflage und weicher Komponente Für den Einsatz in ESD Schutzzonen (EPA electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1. Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube. Hinweis: Der ESD Schubstangenspanner ist nicht isolierend . Er darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.

ESD Schubstangenspanner Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend) Lange Schubstangenführung mit Befestigungsgewinde und Mutter Verzinkt, passiviert Niete aus rostfreiem Stahl Hebelteile und Schubstange aus Vergütungsstahl Größe 2 und 3 mit einsatzgehärteter Lagerbuchse Lagerstellen gefettet Ergonomischer, ölbeständiger Handgriff, mit großer Handauflage und weicher Komponente Für den Einsatz in ESD Schutzzonen (EPA electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1. Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube. Hinweis: Der ESD Schubstangenspanner ist nicht isolierend . Er darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.

Schubstangenspanner Nr.6840 Gr.5 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 16mm· L2: 25mm· M2: M24x1,5mm· HW min.: 30mm· L1: 171,5mm· HW max.: 50mm· H1: 99mm· F1: 4,5kN· B max.: 66,5mm· F2: 4,5kN· B min.: 26,5mm· L3: 158mm· E: 50mm· N: 34,5mm

Verschlussspanner Nr.6848V Gr.4 vertikal AMF vertikalWeitere technische Eigenschaften:· C: 32mm· D: 8,5mm· E max.: 47mm· G: 36mm· L1: 151mm· E min.: 9mm· H1: 94,5mm· H2: 168mm· Armlänge: 151 mm· B max.: 81mm· Bohrungs-Ø: 8,5mm· F: 19mm· B min.: 43mm· P: 53,5mm· K: 9,5mm· M: 35,0-46,0mm· H: 8mm· N: 64,5mm· D1: 8mm

Senkrechtspanner STC-VH Gr.20 waagrechter Fuß BESSEY automatische, stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleicher Spannkraft · regulierbare Spannkraft durch Einstellung der Stellschraube im Gelenk · abnehmbare Schutzkappe an der Druckplatte · Lochmuster der Grundplatte für mm und inch passend · 2-Komponenten KunststoffgriffWeitere technische Eigenschaften:· Breite: 10mm· Länge: 92mm· Gewicht: 0,22kg· H1: 129mm· F1: 1,1kN· Höhe: 10mm· Spannweite:

Waagrechtspanner Nr.6833 Gr.1 Winkelfuß AMF mit WinkelfußWeitere technische Eigenschaften:· A: 5mm· C: 13,5mm· D: 5,2mm· a: 90°· Andrückschraube: M5 x 30· L1: 120mm· H1: 68mm· F1: 0,8kN· H2: 49mm· Gesamthöhe: 68mm· Bauart: Winkelfuß· I: 10mm· F2: 1,1kN· F: 4mm· B: 32mm· P: 28mm· K: 8mm· E: 18,5mm· M: 19mm· H: 57mm· N: 31mm· Gesamtlänge: 120mm

Waagrechtspanner Nr.6872 Gr.20 senkrechter Fuß AMF variabel · mit offenem Haltearm und senkrechtem Fuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Endeautomatischer Höhenausgleich S:Größe 20 = 20 mmGröße 50 = 35 mmmaximaler Höhenausgleich:Größe 20 = 35 mmGröße 50 = 40 mmWeitere technische Eigenschaften:· A: 6mm· C: 25,9mm· D: 5,6mm· Andrückschraube: M6 x 40· HW min.: 13mm· L1: 173mm· HW max.: 34mm· H1: 73mm· F1: 2kN· H2: 113mm· L: 12,9mm· O: 3mm· M1: 39,8mm· Bauart: senkrechter Fuß· I: 10mm· F: 26mm· B: 64mm· P: 38mm· K: 6mm· E: 22mm· M: 37-40mm· H: 47mm· N: 21mm· D1: 5,6mm
