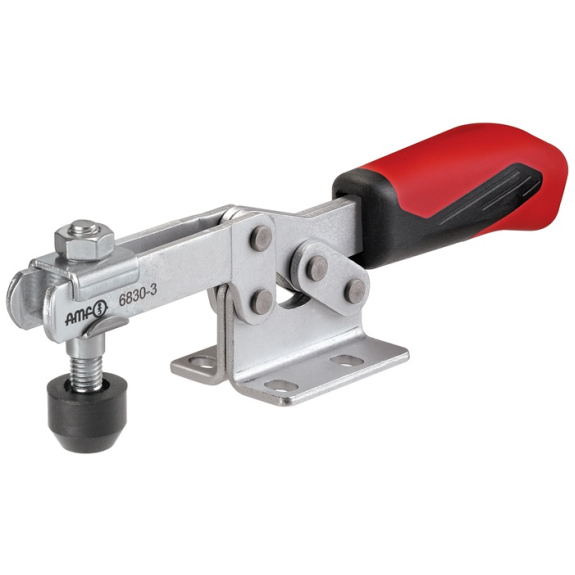

Waagrechtspanner Nr.6830 Gr.0 waagrechter Fuß

ESD Schubstangenspanner Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend) Lange Schubstangenführung mit Befestigungsgewinde und Mutter Verzinkt, passiviert Niete aus rostfreiem Stahl Hebelteile und Schubstange aus Vergütungsstahl Größe 2 und 3 mit einsatzgehärteter Lagerbuchse Lagerstellen gefettet Ergonomischer, ölbeständiger Handgriff, mit großer Handauflage und weicher Komponente Für den Einsatz in ESD Schutzzonen (EPA electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1. Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube. Hinweis: Der ESD Schubstangenspanner ist nicht isolierend . Er darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.

Senkrechtspanner Nr.6800NI Gr.1 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 5mm· C: 16mm· D: 4,5mm· a: 95°· L2: 57mm· HW min.: -4,2mm· L1: 61mm· HW max.: 2mm· H1: 98mm· F1: 0,6kN· M1: -· Bohrungs-Ø: 4,5 mm· Material: Edelstahl· I: 10mm· F2: 1,1kN· F: 6mm· B: 39mm· P: 27mm· K: 5,5mm· E: 17,5mm· M: 24mm· H: 19mm· N: 34mm· Spannweite: 17,5 mm

Verschlussspanner Nr.6848V Gr.4 vertikal AMF vertikalWeitere technische Eigenschaften:· C: 32mm· D: 8,5mm· E max.: 47mm· G: 36mm· L1: 151mm· E min.: 9mm· H1: 94,5mm· H2: 168mm· Armlänge: 151 mm· B max.: 81mm· Bohrungs-Ø: 8,5mm· F: 19mm· B min.: 43mm· P: 53,5mm· K: 9,5mm· M: 35,0-46,0mm· H: 8mm· N: 64,5mm· D1: 8mm

ESD Schubstangenspanner Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend) Lange Schubstangenführung mit Befestigungsgewinde und Mutter Verzinkt, passiviert Niete aus rostfreiem Stahl Hebelteile und Schubstange aus Vergütungsstahl Größe 2 und 3 mit einsatzgehärteter Lagerbuchse Lagerstellen gefettet Ergonomischer, ölbeständiger Handgriff, mit großer Handauflage und weicher Komponente Für den Einsatz in ESD Schutzzonen (EPA electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1. Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube. Hinweis: Der ESD Schubstangenspanner ist nicht isolierend . Er darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.

Schubstangenspanner Nr.6844 Gr.3 kurz AMF kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.Weitere technische Eigenschaften:· A: 12mm· L2: 16mm· M2: M20x1,5mm· HW min.: 22mm· L1: 108mm· HW max.: 35mm· H1: 123mm· F1: 2,5kN· Gesamthöhe: 128mm· F2: 2,5kN· B: 57mm· L3: 115mm· E: 25mm· M: M8mm· N: 33mm

Waagrechtspanner Nr.6830 Gr.4 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 41mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: -4mm· L1: 287mm· F1: 2kN· Gesamthöhe: 74mm· L: 20,5mm· a*: 90°· Bauart: waagrechter Fuß· F: 27mm· P: 57mm· K: 8mm· A: 10mm· HW max.: 24mm· H1: 75mm· H2: 126mm· M1: 43mm· I: 20mm· F2: 3kN· B: 113mm· E: 63mm· M: 29-43mm· H: 45mm· N: 58mm· Gesamtlänge: 281mm· D1: 8,5mm
