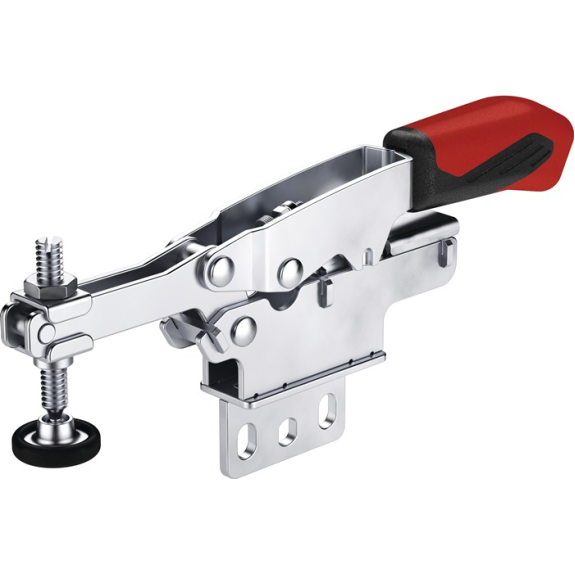

Waagrechtspanner Nr.6872 Gr.20 senkrechter Fuß

Waagrechtspanner Nr.6830 Gr.0 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 4mm· C: 11,5-15,5mm· D: 4,6mm· Andrückschraube: M4 x 25· HW min.: -5,5mm· L1: 79mm· HW max.: 0mm· H1: 23mm· F1: 0,25kN· H2: 34mm· Gesamthöhe: 23mm· a*: 90°· Bauart: waagrechter Fuß· I: 7,5mm· F2: 0,4kN· F: 5,5mm· B: 28mm· P: 25,5mm· K: 6,3mm· E: 9mm· M: 16mm· H: 14,5mm· N: 25mm· Gesamtlänge: 79mm

Waagrechtspanner Nr.6830 Gr.1 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 5mm· C: 13-14,5mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: -3mm· L1: 120mm· HW max.: 2,5mm· H1: 30mm· F1: 0,8kN· H2: 49mm· Gesamthöhe: 30mm· a*: 90°· Bauart: waagrechter Fuß· I: 10mm· F2: 1,1kN· F: 8mm· B: 42mm· P: 34mm· K: 5,5mm· E: 18,7mm· M: 18-21,5mm· H: 19mm· N: 34mm· Gesamtlänge: 119mm

Senkrechtspanner Nr.6802 Gr.2 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· A: 6mm· C: 20mm· D: 5,5mm· a: 105°· L1: 78mm· H1: 144,5mm· F1: 0,8kN· L: 12,5mm· O: 5mm· Bohrungs-Ø: 5,5 mm· a*: 60°· I: 12mm· F2: 1,2kN· F: 11mm· B: 52mm· P: 32mm· K: 6mm· E: 25mm· H: 38mm· Spannweite: 25 mm

Schubstangenspanner Nr.6840 Gr.0 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 6,5mm· L2: 10mm· M2: M10x1mm· HW min.: 12mm· L1: 66,5mm· HW max.: 20mm· H1: 37mm· F1: 0,8kN· B max.: 26,5mm· F2: 0,8kN· B min.: 10,5mm· L3: 54mm· E: 13mm· N: 15mm

Senkrechtspanner Nr.6800NI Gr.1 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 5mm· C: 16mm· D: 4,5mm· a: 95°· L2: 57mm· HW min.: -4,2mm· L1: 61mm· HW max.: 2mm· H1: 98mm· F1: 0,6kN· M1: -· Bohrungs-Ø: 4,5 mm· Material: Edelstahl· I: 10mm· F2: 1,1kN· F: 6mm· B: 39mm· P: 27mm· K: 5,5mm· E: 17,5mm· M: 24mm· H: 19mm· N: 34mm· Spannweite: 17,5 mm

Schubstangenspanner Nr.6841 Gr.1 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 8mm· D: 4,5mm· M max.: 19,5mm· M min.: 16mm· L2: 16mm· M2: M12x1,5mm· L1: 91mm· H1: 60,5mm· F1: 1kN· Gesamthöhe: 60mm· B max.: 44,5mm· Bohrungs-Ø: 4,5 mm· F2: 1kN· B min.: 24,5mm· P: 20mm· K: 7mm· E: 20mm· H: 15mm· N: 30mm· Gesamtlänge: 91mm

Schubstangenspanner Nr.6844 Gr.3 kurz AMF kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.Weitere technische Eigenschaften:· A: 12mm· L2: 16mm· M2: M20x1,5mm· HW min.: 22mm· L1: 108mm· HW max.: 35mm· H1: 123mm· F1: 2,5kN· Gesamthöhe: 128mm· F2: 2,5kN· B: 57mm· L3: 115mm· E: 25mm· M: M8mm· N: 33mm

Waagrechtspanner Nr.6830NI Gr.1 waagrechter Fuß AMF VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr . 6890NI · auch für die Lebensmittelindustrie geeignetWeitere technische Eigenschaften:· A: 5mm· C: 13,3-14,7mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: -4mm· L1: 120mm· HW max.: 2mm· H1: 30mm· F1: 0,8kN· H2: 49mm· L: -mm· M1: -· a*: 90°· Material: Edelstahl· Bauart: waagrechter Fuß· I: 10mm· F2: 1,1kN· F: 8mm· B: 42mm· P: 34mm· K: 5,5mm· E: 18,6mm· M: 18-21,5mm· H: 19mm· N: 34mm· D1: -mm

Waagrechtspanner Nr.6830 Gr.4 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 41mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: -4mm· L1: 287mm· F1: 2kN· Gesamthöhe: 74mm· L: 20,5mm· a*: 90°· Bauart: waagrechter Fuß· F: 27mm· P: 57mm· K: 8mm· A: 10mm· HW max.: 24mm· H1: 75mm· H2: 126mm· M1: 43mm· I: 20mm· F2: 3kN· B: 113mm· E: 63mm· M: 29-43mm· H: 45mm· N: 58mm· Gesamtlänge: 281mm· D1: 8,5mm

Schubstangenspanner Nr.6840 Gr.5 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 16mm· L2: 25mm· M2: M24x1,5mm· HW min.: 30mm· L1: 171,5mm· HW max.: 50mm· H1: 99mm· F1: 4,5kN· B max.: 66,5mm· F2: 4,5kN· B min.: 26,5mm· L3: 158mm· E: 50mm· N: 34,5mm

Verschlussspanner Nr.6848V Gr.4 vertikal AMF vertikalWeitere technische Eigenschaften:· C: 32mm· D: 8,5mm· E max.: 47mm· G: 36mm· L1: 151mm· E min.: 9mm· H1: 94,5mm· H2: 168mm· Armlänge: 151 mm· B max.: 81mm· Bohrungs-Ø: 8,5mm· F: 19mm· B min.: 43mm· P: 53,5mm· K: 9,5mm· M: 35,0-46,0mm· H: 8mm· N: 64,5mm· D1: 8mm

Waagrechtspanner STC-HH70 Gr.70 waagrechte Grundpl.BESSEY automatische stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleicher Spannkraft · regulierbare Spannkraft durch Einstellung der Stellschraube im Gelenk · abnehmbare Schutzkappe an der Druckplatte · Lochmuster der Grundplatte für mm und inch passend · 2-Komponenten KunststoffgriffWeitere technische Eigenschaften:· A: 13mm· C: 25,4mm· L1: 217mm· H1: 44mm· F1: 2,5kN· Bauart: waagrechte Grundplatte· I: 14mm· B: 77mm· P: 53mm· E: 40mm· M: 33-48mm· N: 60mm

Senkrechtspanner STC-VH Gr.20 waagrechter Fuß BESSEY automatische, stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleicher Spannkraft · regulierbare Spannkraft durch Einstellung der Stellschraube im Gelenk · abnehmbare Schutzkappe an der Druckplatte · Lochmuster der Grundplatte für mm und inch passend · 2-Komponenten KunststoffgriffWeitere technische Eigenschaften:· Breite: 10mm· Länge: 92mm· Gewicht: 0,22kg· H1: 129mm· F1: 1,1kN· Höhe: 10mm· Spannweite:

Waagrechtspanner Nr.6833 Gr.1 Winkelfuß AMF mit WinkelfußWeitere technische Eigenschaften:· A: 5mm· C: 13,5mm· D: 5,2mm· a: 90°· Andrückschraube: M5 x 30· L1: 120mm· H1: 68mm· F1: 0,8kN· H2: 49mm· Gesamthöhe: 68mm· Bauart: Winkelfuß· I: 10mm· F2: 1,1kN· F: 4mm· B: 32mm· P: 28mm· K: 8mm· E: 18,5mm· M: 19mm· H: 57mm· N: 31mm· Gesamtlänge: 120mm
