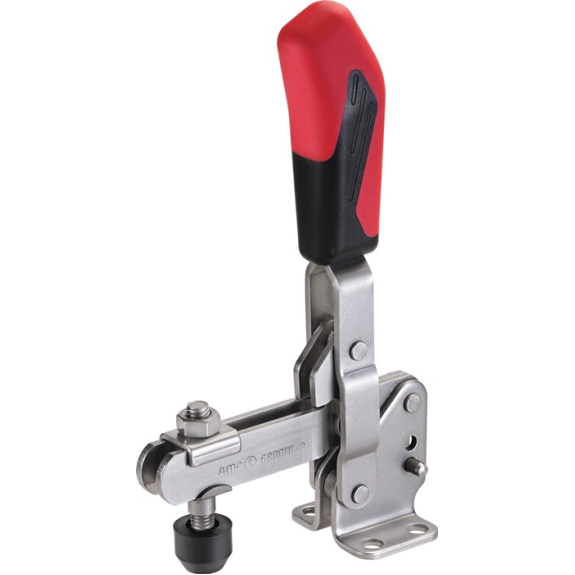

Senkrechtspanner Nr.6800NI Gr.1 waagrechter Fuß

Waagrechtspanner Nr.6830 Gr.0 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 4mm· C: 11,5-15,5mm· D: 4,6mm· Andrückschraube: M4 x 25· HW min.: -5,5mm· L1: 79mm· HW max.: 0mm· H1: 23mm· F1: 0,25kN· H2: 34mm· Gesamthöhe: 23mm· a*: 90°· Bauart: waagrechter Fuß· I: 7,5mm· F2: 0,4kN· F: 5,5mm· B: 28mm· P: 25,5mm· K: 6,3mm· E: 9mm· M: 16mm· H: 14,5mm· N: 25mm· Gesamtlänge: 79mm

Waagrechtspanner Nr.6830 Gr.1 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 5mm· C: 13-14,5mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: -3mm· L1: 120mm· HW max.: 2,5mm· H1: 30mm· F1: 0,8kN· H2: 49mm· Gesamthöhe: 30mm· a*: 90°· Bauart: waagrechter Fuß· I: 10mm· F2: 1,1kN· F: 8mm· B: 42mm· P: 34mm· K: 5,5mm· E: 18,7mm· M: 18-21,5mm· H: 19mm· N: 34mm· Gesamtlänge: 119mm

Senkrechtspanner Nr.6802 Gr.2 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· A: 6mm· C: 20mm· D: 5,5mm· a: 105°· L1: 78mm· H1: 144,5mm· F1: 0,8kN· L: 12,5mm· O: 5mm· Bohrungs-Ø: 5,5 mm· a*: 60°· I: 12mm· F2: 1,2kN· F: 11mm· B: 52mm· P: 32mm· K: 6mm· E: 25mm· H: 38mm· Spannweite: 25 mm

Schubstangenspanner Nr.6840 Gr.0 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 6,5mm· L2: 10mm· M2: M10x1mm· HW min.: 12mm· L1: 66,5mm· HW max.: 20mm· H1: 37mm· F1: 0,8kN· B max.: 26,5mm· F2: 0,8kN· B min.: 10,5mm· L3: 54mm· E: 13mm· N: 15mm

Waagrechtspanner Nr.6830 Gr.3 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 25,7mm· D: 6,5mm· Andrückschraube: M8 x 45· HW min.: -2mm· L1: 206mm· F1: 1,8kN· Gesamthöhe: 48mm· L: 13mm· a*: 90°· Bauart: waagrechter Fuß· F: 14mm· P: 50mm· K: 7mm· A: 8mm· HW max.: 9mm· H1: 48,5mm· H2: 86mm· M1: 31,6mm· I: 15mm· F2: 2,5kN· B: 73mm· E: 38mm· M: 22-31,8mm· H: 32mm· N: 45,5mm· Gesamtlänge: 206mm· D1: 5,1mm

Schubstangenspanner Nr.6841 Gr.1 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 8mm· D: 4,5mm· M max.: 19,5mm· M min.: 16mm· L2: 16mm· M2: M12x1,5mm· L1: 91mm· H1: 60,5mm· F1: 1kN· Gesamthöhe: 60mm· B max.: 44,5mm· Bohrungs-Ø: 4,5 mm· F2: 1kN· B min.: 24,5mm· P: 20mm· K: 7mm· E: 20mm· H: 15mm· N: 30mm· Gesamtlänge: 91mm

Schubstangenspanner Nr.6844 Gr.3 kurz AMF kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.Weitere technische Eigenschaften:· A: 12mm· L2: 16mm· M2: M20x1,5mm· HW min.: 22mm· L1: 108mm· HW max.: 35mm· H1: 123mm· F1: 2,5kN· Gesamthöhe: 128mm· F2: 2,5kN· B: 57mm· L3: 115mm· E: 25mm· M: M8mm· N: 33mm

Waagrechtspanner Nr.6830NI Gr.1 waagrechter Fuß AMF VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr . 6890NI · auch für die Lebensmittelindustrie geeignetWeitere technische Eigenschaften:· A: 5mm· C: 13,3-14,7mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: -4mm· L1: 120mm· HW max.: 2mm· H1: 30mm· F1: 0,8kN· H2: 49mm· L: -mm· M1: -· a*: 90°· Material: Edelstahl· Bauart: waagrechter Fuß· I: 10mm· F2: 1,1kN· F: 8mm· B: 42mm· P: 34mm· K: 5,5mm· E: 18,6mm· M: 18-21,5mm· H: 19mm· N: 34mm· D1: -mm

Waagrechtspanner Nr.6830 Gr.4 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 41mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: -4mm· L1: 287mm· F1: 2kN· Gesamthöhe: 74mm· L: 20,5mm· a*: 90°· Bauart: waagrechter Fuß· F: 27mm· P: 57mm· K: 8mm· A: 10mm· HW max.: 24mm· H1: 75mm· H2: 126mm· M1: 43mm· I: 20mm· F2: 3kN· B: 113mm· E: 63mm· M: 29-43mm· H: 45mm· N: 58mm· Gesamtlänge: 281mm· D1: 8,5mm

ESD Schubstangenspanner Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend) Lange Schubstangenführung mit Befestigungsgewinde und Mutter Verzinkt, passiviert Niete aus rostfreiem Stahl Hebelteile und Schubstange aus Vergütungsstahl Größe 2 und 3 mit einsatzgehärteter Lagerbuchse Lagerstellen gefettet Ergonomischer, ölbeständiger Handgriff, mit großer Handauflage und weicher Komponente Für den Einsatz in ESD Schutzzonen (EPA electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1. Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube. Hinweis: Der ESD Schubstangenspanner ist nicht isolierend . Er darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.

ESD Schubstangenspanner Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend) Lange Schubstangenführung mit Befestigungsgewinde und Mutter Verzinkt, passiviert Niete aus rostfreiem Stahl Hebelteile und Schubstange aus Vergütungsstahl Größe 2 und 3 mit einsatzgehärteter Lagerbuchse Lagerstellen gefettet Ergonomischer, ölbeständiger Handgriff, mit großer Handauflage und weicher Komponente Für den Einsatz in ESD Schutzzonen (EPA electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1. Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube. Hinweis: Der ESD Schubstangenspanner ist nicht isolierend . Er darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.

Schubstangenspanner Nr.6844 Gr.5 kurz AMF kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.Weitere technische Eigenschaften:· A: 16mm· L2: 24mm· M2: M24x1,5mm· HW min.: 30mm· L1: 175mm· HW max.: 50mm· H1: 149mm· F1: 4kN· Gesamthöhe: 148mm· F2: 4kN· B: 92mm· L3: 139mm· E: 45mm· M: M12mm· N: 49mm

Schubstangenspanner Nr.6840 Gr.5 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 16mm· L2: 25mm· M2: M24x1,5mm· HW min.: 30mm· L1: 171,5mm· HW max.: 50mm· H1: 99mm· F1: 4,5kN· B max.: 66,5mm· F2: 4,5kN· B min.: 26,5mm· L3: 158mm· E: 50mm· N: 34,5mm

Verschlussspanner Nr.6848V Gr.4 vertikal AMF vertikalWeitere technische Eigenschaften:· C: 32mm· D: 8,5mm· E max.: 47mm· G: 36mm· L1: 151mm· E min.: 9mm· H1: 94,5mm· H2: 168mm· Armlänge: 151 mm· B max.: 81mm· Bohrungs-Ø: 8,5mm· F: 19mm· B min.: 43mm· P: 53,5mm· K: 9,5mm· M: 35,0-46,0mm· H: 8mm· N: 64,5mm· D1: 8mm
