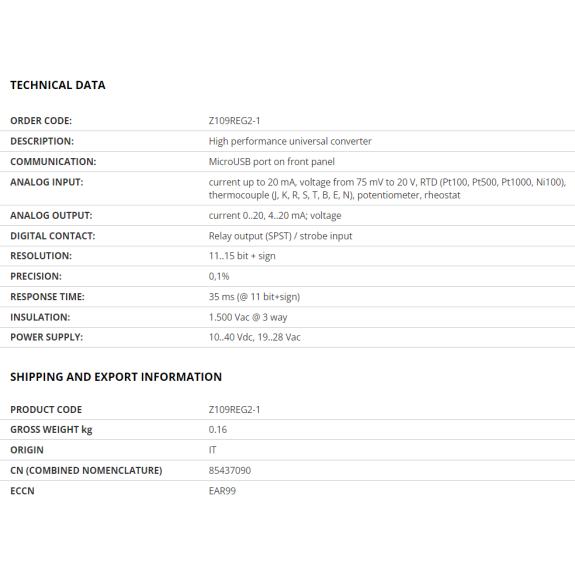

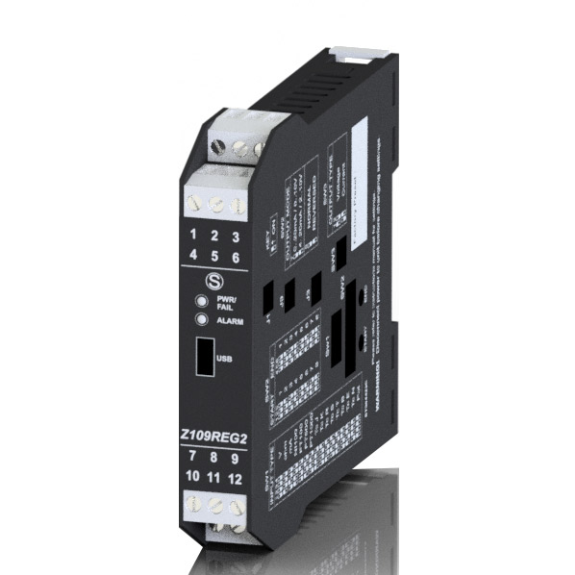

Universal-Hochleistungswandler, Z109REG2-1

Das Gerät K109S ist ein galvanischer Vier-Punkt-Trenner für Spannungs- oder Stromsignale nach Industriestandard mit passivem Eingang, aktivem Ausgang und Hilfsstromversorgung . Die Analog-Digital-Wandlung beträgt 14 Bit für jeden Eingangsbereich.

Das Modul Z170REG-1 erfasst ein Universaleingangssignal und wandelt es in ein analoges Format um, das an zwei voneinander unabhängige und isolierte Universalausgänge zurückgegeben wird . Im Vergleich zum Z170-Duplikator kann der Z170REG-1 auch Signale in Ohm und von Temperatursensoren erfassen, ist genauer und schneller und lässt sich per Software programmieren . Der Konverter bietet eine Auswahl an Eingangsarten: Spannung, Strom, Potentiometer, Thermoelement (TC), Widerstandsthermometer (RTD).

Das Z109S ist eine galvanisch getrennte Stromversorgung für Stromschleifen . Der Stromeingang ist wählbar zwischen 0 - 20 mA oder 4 - 20 mA . Das Z109S ermöglicht eine 2-Draht-Sensorspeisung: 20VDC stabilisiert, 20mA max . geschützt gegen Kurzschluss . Messung und Rückübertragung am isolierten Analogausgang ist wählbar zwischen 0 - 20 mA oder 4 - 20 mA . Der Z109S ist mit einer Anzeige auf der Vorderseite der Stromversorgung und einer 3-Punkt-Isolierung von 1500 Vac ausgestattet.

Das Gerät K120RTD wandelt ein von PT100- (EN 60751) oder NI100-Fühlern mit 2-, 3- oder 4-Leiteranschluss erfasstes Temperatursignal in ein normiertes Stromsignal für 4 - 20mA-Schleifen (2-Leitertechnik) um . Das Modul zeichnet sich durch hohe Genauigkeit und 16-Bit-Messwertumsetzung aus . Aus mechanischer Sicht gewährleistet es eine sehr kleine Grundfläche (6,2 mm) und eine 35 mm DIN-Schienenmontage . Das K120RTD ist über einen PC mit spezieller Software oder im Feld über DIP-Schalter konfigurierbar.

Das Gerät K109TC ist ein galvanischer Vier-Punkt-Isolator . Er wandelt ein von einem Thermoelement erfasstes Temperatursignal in ein normiertes Spannungs- oder Stromsignal um . Der K109TC verfügt zusätzlich über einen passiven Ausgang, der bei Überschreiten eines voreingestellten Schwellenwerts über eine Taste auf der Frontplatte geschaltet wird . Zu den Merkmalen des Moduls gehören die sehr kleine Grundfläche (6,2 mm), die Montage auf einer 35-mm-DIN-Schiene, die Möglichkeit der Stromversorgung über einen Bus, Schnellanschlüsse über Federklemmen und die Konfigurierbarkeit im Feld über DIP-Schalter.
