CE-zertifizierter Wandler

Das Modul Z170REG-1 erfasst ein Universaleingangssignal und wandelt es in ein analoges Format um, das an zwei voneinander unabhängige und isolierte Universalausgänge zurückgegeben wird . Im Vergleich zum Z170-Duplikator kann der Z170REG-1 auch Signale in Ohm und von Temperatursensoren erfassen, ist genauer und schneller und lässt sich per Software programmieren . Der Konverter bietet eine Auswahl an Eingangsarten: Spannung, Strom, Potentiometer, Thermoelement (TC), Widerstandsthermometer (RTD).

Der Z109REG2-1 ist ein Hochleistungs-Wandler-Isolator für universelle Eingänge in Spannung, Strom, Thermoelemente, Widerstandsthermometer, Potentiometer, Rheostat . Der Z109REG2-1 ermöglicht die Speisung von Sensoren in 2-Leiter-Technik: 20 VDC stabilisiert, 20 mA max . kurzschlussfest . Der Wandler führt die Messung und Rückübertragung am isolierten Analogausgang durch, wählbare Spannung und aktiver/passiver Strom . Der Z109REG2-1 ist außerdem mit einem Relais-Alarmkontaktausgang (spst) ausgestattet, der über einen PC eingestellt werden kann, sowie mit einem STROBE-Eingang zur Aktivierung des Analogausgangs auf Befehl einer SPS (als Alternative zum Alarmkontakt) . Als Erbe des Z109REG2-Wandlers verfügt der Z109REG2-1 über einen microUSB-Kommunikationsanschluss auf der Vorderseite (anstelle des 3,5-mm-Klinkenanschlusses) . Über den microUSB-Anschluss ist es möglich, das Modul nicht nur über einen PC, sondern auch über eine mobile Android-App (EASY Setup App) zu konfigurieren; es ist möglich, Skalenanfang und -ende, zusätzliche Eingangstypen, Wurzelziehen, Filter, Ausbrennen und andere Parameter zu programmieren.

Das Gerät K109TC ist ein galvanischer Vier-Punkt-Isolator . Er wandelt ein von einem Thermoelement erfasstes Temperatursignal in ein normiertes Spannungs- oder Stromsignal um . Der K109TC verfügt zusätzlich über einen passiven Ausgang, der bei Überschreiten eines voreingestellten Schwellenwerts über eine Taste auf der Frontplatte geschaltet wird . Zu den Merkmalen des Moduls gehören die sehr kleine Grundfläche (6,2 mm), die Montage auf einer 35-mm-DIN-Schiene, die Möglichkeit der Stromversorgung über einen Bus, Schnellanschlüsse über Federklemmen und die Konfigurierbarkeit im Feld über DIP-Schalter.

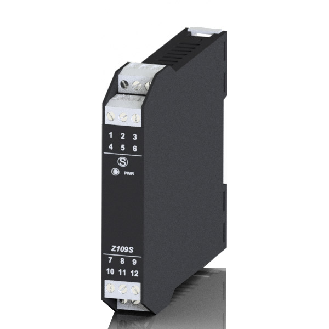

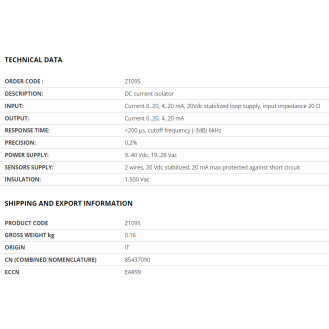

Das Z109S ist eine galvanisch getrennte Stromversorgung für Stromschleifen . Der Stromeingang ist wählbar zwischen 0 - 20 mA oder 4 - 20 mA . Das Z109S ermöglicht eine 2-Draht-Sensorspeisung: 20VDC stabilisiert, 20mA max . geschützt gegen Kurzschluss . Messung und Rückübertragung am isolierten Analogausgang ist wählbar zwischen 0 - 20 mA oder 4 - 20 mA . Der Z109S ist mit einer Anzeige auf der Vorderseite der Stromversorgung und einer 3-Punkt-Isolierung von 1500 Vac ausgestattet.
